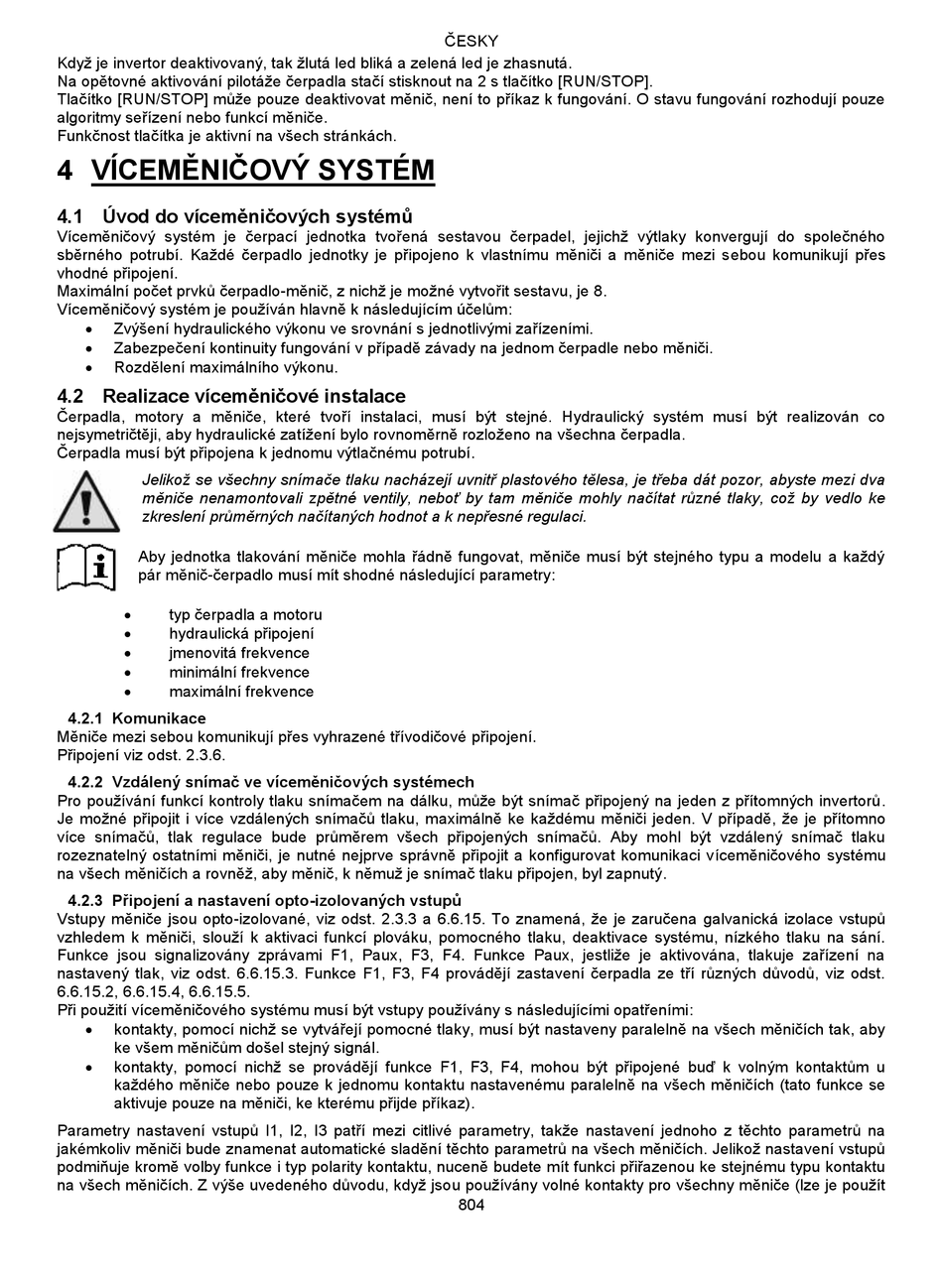

Když je invertor deaktivovaný, tak žlutá led bliká a zelená led je zhasnutá.
Na opětovné aktivování pilotáže čerpadla stačí stisknout na 2 s tlačítko [RUN/STOP].
Tlačítko [RUN/STOP] může pouze deaktivovat měnič, není to příkaz k fungování. O stavu fungování rozhodují pouze
algoritmy seřízení nebo funkcí měniče.
Funkčnost tlačítka je aktivní na všech stránkách.
4 VÍCEMĚNIČOVÝ SYSTÉM
4.1 Úvod do víceměničových systémů
Víceměničový systém je čerpací jednotka tvořená sestavou čerpadel, jejichž výtlaky konvergují do společného
sběrného potrubí. Každé čerpadlo jednotky je připojeno k vlastnímu měniči a měniče mezi sebou komunikují přes
vhodné připojení.
Maximální počet prvků čerpadlo-měnič, z nichž je možné vytvořit sestavu, je 8.
Víceměničový systém je používán hlavně k následujícím účelům:
 Zvýšení hydraulického výkonu ve srovnání s jednotlivými zařízeními.
 Zabezpečení kontinuity fungování v případě závady na jednom čerpadle nebo měniči.
 Rozdělení maximálního výkonu.
4.2 Realizace víceměničové instalace
Čerpadla, motory a měniče, které tvoří instalaci, musí být stejné. Hydraulický systém musí být realizován co
nejsymetričtěji, aby hydraulické zatížení bylo rovnoměrně rozloženo na všechna čerpadla.
Čerpadla musí být připojena k jednomu výtlačnému potrubí.
Jelikož se všechny snímače tlaku nacházejí uvnitř plastového tělesa, je třeba dát pozor, abyste mezi dva
měniče nenamontovali zpětné ventily, neboť by tam měniče mohly načítat různé tlaky, což by vedlo ke
zkreslení průměrných načítaných hodnot a k nepřesné regulaci.
Aby jednotka tlakování měniče mohla řádně fungovat, měniče musí být stejného typu a modelu a každý
pár měnič-čerpadlo musí mít shodné následující parametry:
 typ čerpadla a motoru
 hydraulická připojení
 jmenovitá frekvence
 minimální frekvence
 maximální frekvence
4.2.1 Komunikace
Měniče mezi sebou komunikují přes vyhrazené třívodičové připojení.
Připojení viz odst. 2.3.6.
4.2.2 Vzdálený snímač ve víceměničových systémech
Pro používání funkcí kontroly tlaku snímačem na dálku, může být snímač připojený na jeden z přítomných invertorů.
Je možné připojit i více vzdálených snímačů tlaku, maximálně ke každému měniči jeden. V případě, že je přítomno
více snímačů, tlak regulace bude průměrem všech připojených snímačů. Aby mohl být vzdálený snímač tlaku
rozeznatelný ostatními měniči, je nutné nejprve správně připojit a konfigurovat komunikaci víceměničového systému
na všech měničích a rovněž, aby měnič, k němuž je snímač tlaku připojen, byl zapnutý.
4.2.3 Připojení a nastavení opto-izolovaných vstupů
Vstupy měniče jsou opto-izolované, viz odst. 2.3.3 a 6.6.15. To znamená, že je zaručena galvanická izolace vstupů
vzhledem k měniči, slouží k aktivaci funkcí plováku, pomocného tlaku, deaktivace systému, nízkého tlaku na sání.
Funkce jsou signalizovány zprávami F1, Paux, F3, F4. Funkce Paux, jestliže je aktivována, tlakuje zařízení na
nastavený tlak, viz odst. 6.6.15.3. Funkce F1, F3, F4 provádějí zastavení čerpadla ze tří různých důvodů, viz odst.
6.6.15.2, 6.6.15.4, 6.6.15.5.
Při použití víceměničového systému musí být vstupy používány s následujícími opatřeními:
 kontakty, pomocí nichž se vytvářejí pomocné tlaky, musí být nastaveny paralelně na všech měničích tak, aby
ke všem měničům došel stejný signál.
 kontakty, pomocí nichž se provádějí funkce F1, F3, F4, mohou být připojené buď k volným kontaktům u
každého měniče nebo pouze k jednomu kontaktu nastavenému paralelně na všech měničích (tato funkce se
aktivuje pouze na měniči, ke kterému přijde příkaz).
Parametry nastavení vstupů I1, I2, I3 patří mezi citlivé parametry, takže nastavení jednoho z těchto parametrů na
jakémkoliv měniči bude znamenat automatické sladění těchto parametrů na všech měničích. Jelikož nastavení vstupů
podmiňuje kromě volby funkce i typ polarity kontaktu, nuceně budete mít funkci přiřazenou ke stejnému typu kontaktu
na všech měničích. Z výše uvedeného důvodu, když jsou používány volné kontakty pro všechny měniče (lze je použít
