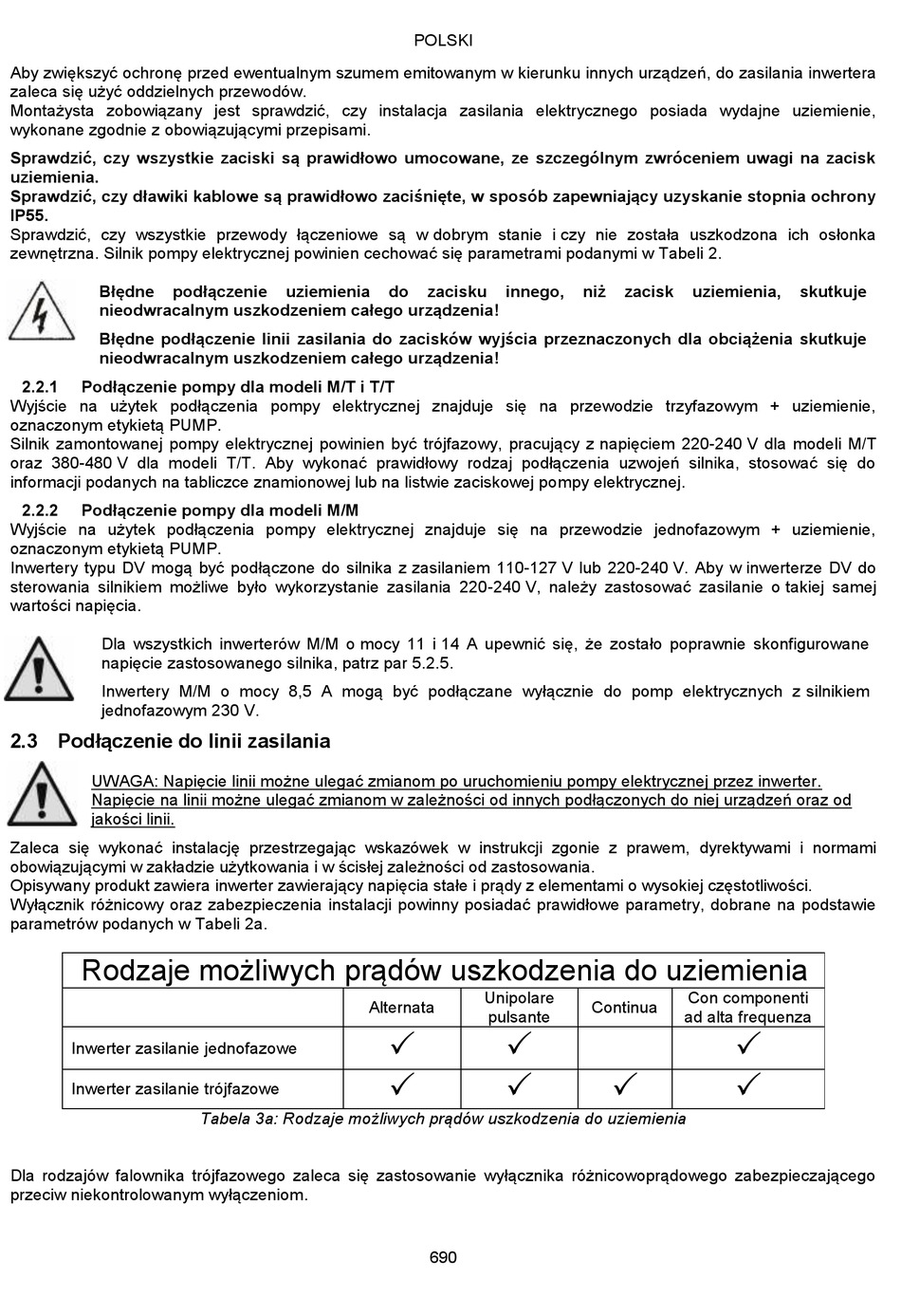

Aby zwiększyć ochronę przed ewentualnym szumem emitowanym w kierunku innych urządzeń, do zasilania inwertera
zaleca się użyć oddzielnych przewodów.
Montażysta zobowiązany jest sprawdzić, czy instalacja zasilania elektrycznego posiada wydajne uziemienie,
wykonane zgodnie z obowiązującymi przepisami.
Sprawdzić, czy wszystkie zaciski są prawidłowo umocowane, ze szczególnym zwróceniem uwagi na zacisk
uziemienia.
Sprawdzić, czy dławiki kablowe są prawidłowo zaciśnięte, w sposób zapewniający uzyskanie stopnia ochrony
IP55.
Sprawdzić, czy wszystkie przewody łączeniowe są w dobrym stanie i czy nie została uszkodzona ich osłonka
zewnętrzna. Silnik pompy elektrycznej powinien cechować się parametrami podanymi w Tabeli 2.
Błędne
podłączenie
nieodwracalnym uszkodzeniem całego urządzenia!
Błędne podłączenie linii zasilania do zacisków wyjścia przeznaczonych dla obciążenia skutkuje
nieodwracalnym uszkodzeniem całego urządzenia!
2.2.1
Podłączenie pompy dla modeli M/T i T/T
Wyjście na użytek podłączenia pompy elektrycznej znajduje się na przewodzie trzyfazowym + uziemienie,
oznaczonym etykietą PUMP.
Silnik zamontowanej pompy elektrycznej powinien być trójfazowy, pracujący z napięciem 220-240 V dla modeli M/T
oraz 380-480 V dla modeli T/T. Aby wykonać prawidłowy rodzaj podłączenia uzwojeń silnika, stosować się do
informacji podanych na tabliczce znamionowej lub na listwie zaciskowej pompy elektrycznej.
2.2.2
Podłączenie pompy dla modeli M/M
Wyjście na użytek podłączenia pompy elektrycznej znajduje się na przewodzie jednofazowym + uziemienie,
oznaczonym etykietą PUMP.
Inwertery typu DV mogą być podłączone do silnika z zasilaniem 110-127 V lub 220-240 V. Aby w inwerterze DV do
sterowania silnikiem możliwe było wykorzystanie zasilania 220-240 V, należy zastosować zasilanie o takiej samej
wartości napięcia.
Dla wszystkich inwerterów M/M o mocy 11 i 14 A upewnić się, że zostało poprawnie skonfigurowane
napięcie zastosowanego silnika, patrz par 5.2.5.
Inwertery M/M o mocy 8,5 A mogą być podłączane wyłącznie do pomp elektrycznych z silnikiem
jednofazowym 230 V.
2.3 Podłączenie do linii zasilania
UWAGA: Napięcie linii możne ulegać zmianom po uruchomieniu pompy elektrycznej przez inwerter.
Napięcie na linii możne ulegać zmianom w zależności od innych podłączonych do niej urządzeń oraz od
jakości linii.
Zaleca się wykonać instalację przestrzegając wskazówek w instrukcji zgonie z prawem, dyrektywami i normami
obowiązującymi w zakładzie użytkowania i w ścisłej zależności od zastosowania.
Opisywany produkt zawiera inwerter zawierający napięcia stałe i prądy z elementami o wysokiej częstotliwości.
Wyłącznik różnicowy oraz zabezpieczenia instalacji powinny posiadać prawidłowe parametry, dobrane na podstawie
parametrów podanych w Tabeli 2a.
Rodzaje możliwych prądów uszkodzenia do uziemienia
Inwerter zasilanie jednofazowe
Inwerter zasilanie trójfazowe
Dla rodzajów falownika trójfazowego zaleca się zastosowanie wyłącznika różnicowoprądowego zabezpieczającego
przeciw niekontrolowanym wyłączeniom.
uziemienia
Tabela 3a: Rodzaje możliwych prądów uszkodzenia do uziemienia
