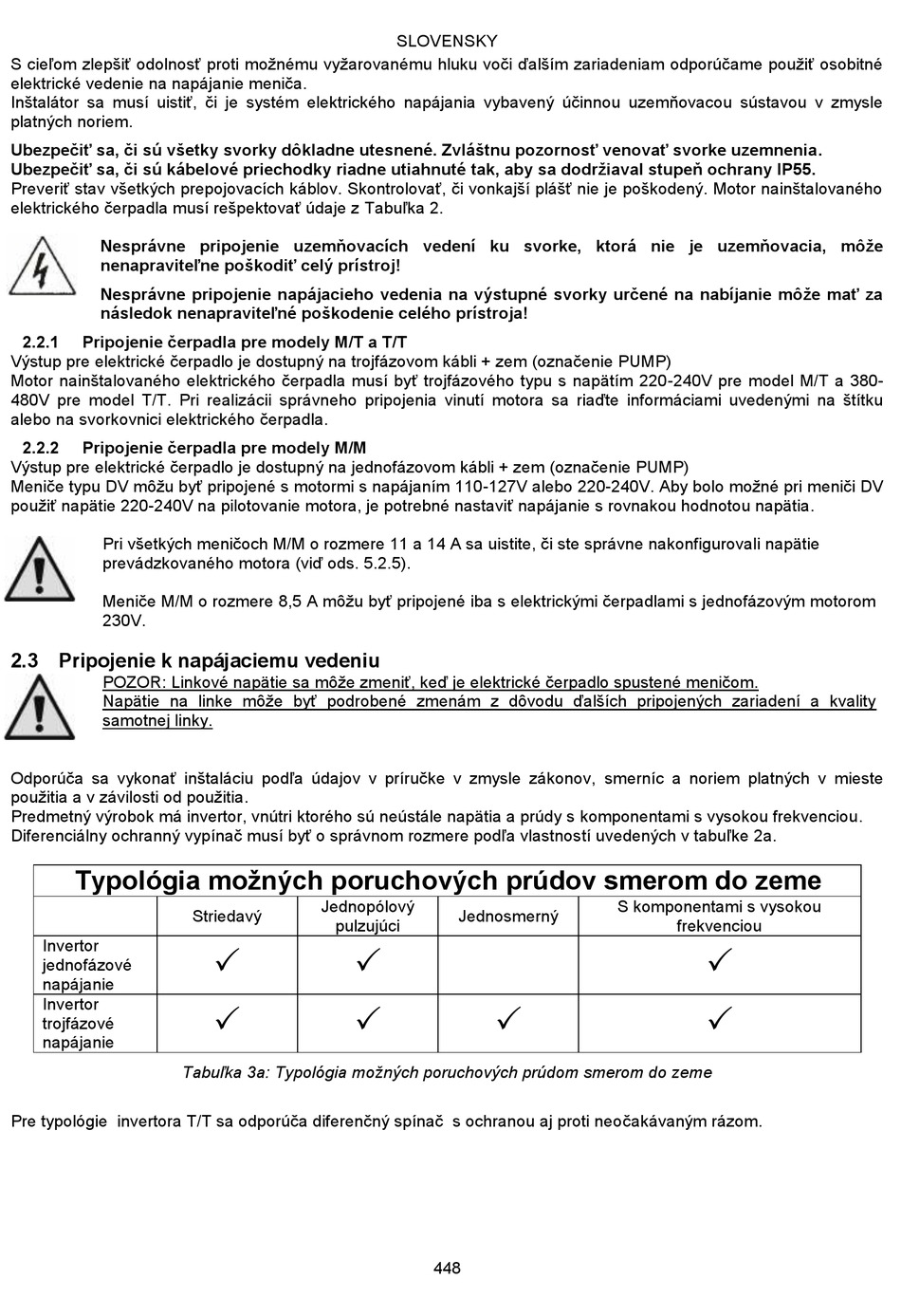

S cieľom zlepšiť odolnosť proti možnému vyžarovanému hluku voči ďalším zariadeniam odporúčame použiť osobitné
elektrické vedenie na napájanie meniča.
Inštalátor sa musí uistiť, či je systém elektrického napájania vybavený účinnou uzemňovacou sústavou v zmysle
platných noriem.
Ubezpečiť sa, či sú všetky svorky dôkladne utesnené. Zvláštnu pozornosť venovať svorke uzemnenia.
Ubezpečiť sa, či sú kábelové priechodky riadne utiahnuté tak, aby sa dodržiaval stupeň ochrany IP55.
Preveriť stav všetkých prepojovacích káblov. Skontrolovať, či vonkajší plášť nie je poškodený. Motor nainštalovaného
elektrického čerpadla musí rešpektovať údaje z Tabuľka 2.
Nesprávne pripojenie uzemňovacích vedení ku svorke, ktorá nie je uzemňovacia, môže
nenapraviteľne poškodiť celý prístroj!
Nesprávne pripojenie napájacieho vedenia na výstupné svorky určené na nabíjanie môže mať za
následok nenapraviteľné poškodenie celého prístroja!
2.2.1 Pripojenie čerpadla pre modely M/T a T/T
Výstup pre elektrické čerpadlo je dostupný na trojfázovom kábli + zem (označenie PUMP)
Motor nainštalovaného elektrického čerpadla musí byť trojfázového typu s napätím 220-240V pre model M/T a 380-
480V pre model T/T. Pri realizácii správneho pripojenia vinutí motora sa riaďte informáciami uvedenými na štítku
alebo na svorkovnici elektrického čerpadla.
2.2.2 Pripojenie čerpadla pre modely M/M
Výstup pre elektrické čerpadlo je dostupný na jednofázovom kábli + zem (označenie PUMP)
Meniče typu DV môžu byť pripojené s motormi s napájaním 110-127V alebo 220-240V. Aby bolo možné pri meniči DV
použiť napätie 220-240V na pilotovanie motora, je potrebné nastaviť napájanie s rovnakou hodnotou napätia.
Pri všetkých meničoch M/M o rozmere 11 a 14 A sa uistite, či ste správne nakonfigurovali napätie
prevádzkovaného motora (viď ods. 5.2.5).
Meniče M/M o rozmere 8,5 A môžu byť pripojené iba s elektrickými čerpadlami s jednofázovým motorom
230V.
2.3 Pripojenie k napájaciemu vedeniu
POZOR: Linkové napätie sa môže zmeniť, keď je elektrické čerpadlo spustené meničom.
Napätie na linke môže byť podrobené zmenám z dôvodu ďalších pripojených zariadení a kvality
samotnej linky.
Odporúča sa vykonať inštaláciu podľa údajov v príručke v zmysle zákonov, smerníc a noriem platných v mieste
použitia a v závilosti od použitia.
Predmetný výrobok má invertor, vnútri ktorého sú neústále napätia a prúdy s komponentami s vysokou frekvenciou.
Diferenciálny ochranný vypínač musí byť o správnom rozmere podľa vlastností uvedených v tabuľke 2a.
Typológia možných poruchových prúdov smerom do zeme
Invertor
jednofázové
napájanie
Invertor
trojfázové
napájanie
Pre typológie invertora T/T sa odporúča diferenčný spínač s ochranou aj proti neočakávaným rázom.
Jednopólový
Striedavý
pulzujúci


Tabuľka 3a: Typológia možných poruchových prúdom smerom do zeme
SLOVENSKY
Jednosmerný

 
448
S komponentami s vysokou
frekvenciou


