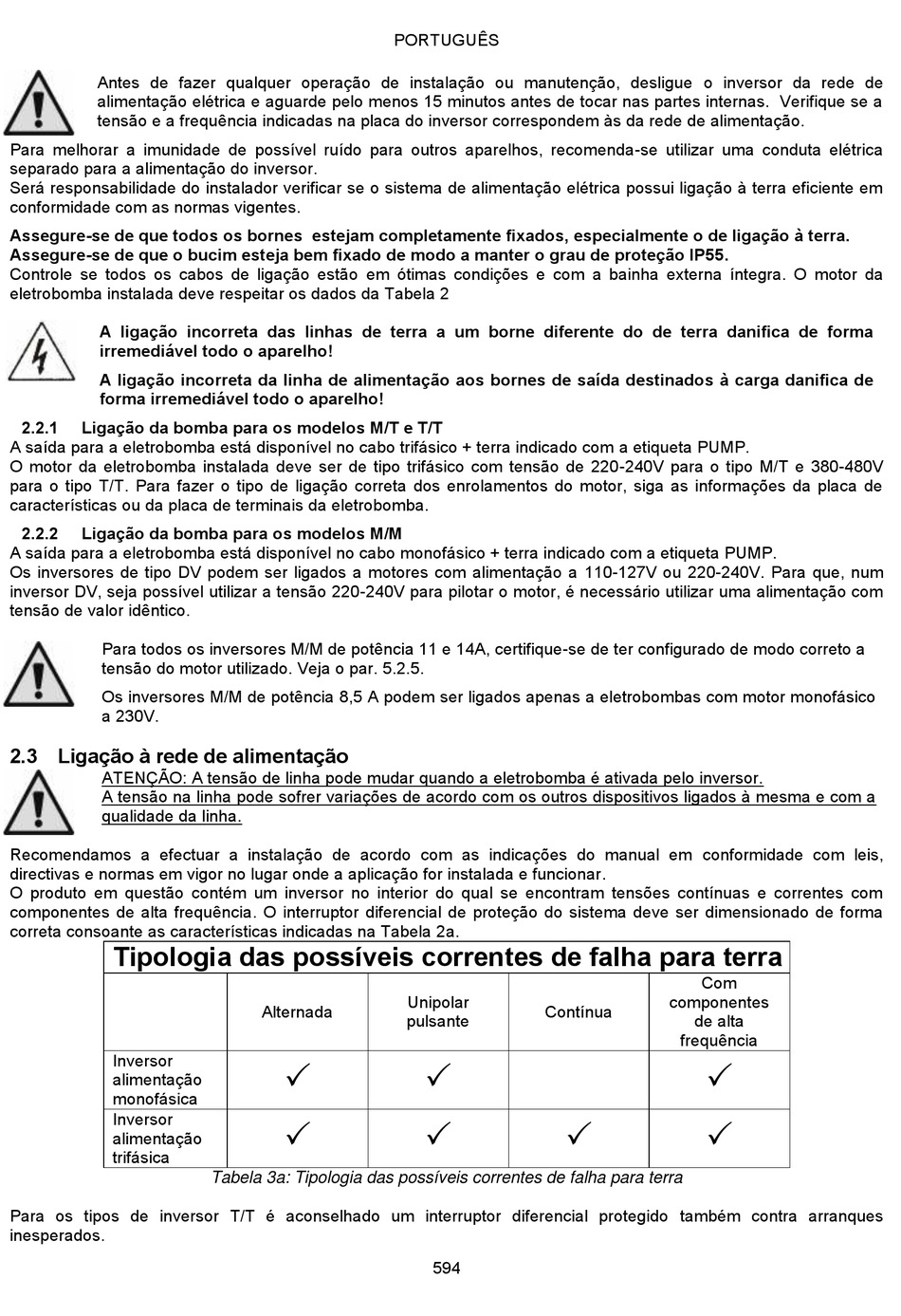

Antes de fazer qualquer operação de instalação ou manutenção, desligue o inversor da rede de
alimentação elétrica e aguarde pelo menos 15 minutos antes de tocar nas partes internas. Verifique se a
tensão e a frequência indicadas na placa do inversor correspondem às da rede de alimentação.
Para melhorar a imunidade de possível ruído para outros aparelhos, recomenda-se utilizar uma conduta elétrica
separado para a alimentação do inversor.
Será responsabilidade do instalador verificar se o sistema de alimentação elétrica possui ligação à terra eficiente em
conformidade com as normas vigentes.
Assegure-se de que todos os bornes estejam completamente fixados, especialmente o de ligação à terra.
Assegure-se de que o bucim esteja bem fixado de modo a manter o grau de proteção IP55.
Controle se todos os cabos de ligação estão em ótimas condições e com a bainha externa íntegra. O motor da
eletrobomba instalada deve respeitar os dados da Tabela 2
A ligação incorreta das linhas de terra a um borne diferente do de terra danifica de forma
irremediável todo o aparelho!
A ligação incorreta da linha de alimentação aos bornes de saída destinados à carga danifica de
forma irremediável todo o aparelho!
2.2.1 Ligação da bomba para os modelos M/T e T/T
A saída para a eletrobomba está disponível no cabo trifásico + terra indicado com a etiqueta PUMP.
O motor da eletrobomba instalada deve ser de tipo trifásico com tensão de 220-240V para o tipo M/T e 380-480V
para o tipo T/T. Para fazer o tipo de ligação correta dos enrolamentos do motor, siga as informações da placa de
características ou da placa de terminais da eletrobomba.
2.2.2 Ligação da bomba para os modelos M/M
A saída para a eletrobomba está disponível no cabo monofásico + terra indicado com a etiqueta PUMP.
Os inversores de tipo DV podem ser ligados a motores com alimentação a 110-127V ou 220-240V. Para que, num
inversor DV, seja possível utilizar a tensão 220-240V para pilotar o motor, é necessário utilizar uma alimentação com
tensão de valor idêntico.
Para todos os inversores M/M de potência 11 e 14A, certifique-se de ter configurado de modo correto a
tensão do motor utilizado. Veja o par. 5.2.5.
Os inversores M/M de potência 8,5 A podem ser ligados apenas a eletrobombas com motor monofásico
a 230V.
2.3 Ligação à rede de alimentação
ATENÇÃO: A tensão de linha pode mudar quando a eletrobomba é ativada pelo inversor.
A tensão na linha pode sofrer variações de acordo com os outros dispositivos ligados à mesma e com a
qualidade da linha.
Recomendamos a efectuar a instalação de acordo com as indicações do manual em conformidade com leis,
directivas e normas em vigor no lugar onde a aplicação for instalada e funcionar.
O produto em questão contém um inversor no interior do qual se encontram tensões contínuas e correntes com
componentes de alta frequência. O interruptor diferencial de proteção do sistema deve ser dimensionado de forma
correta consoante as características indicadas na Tabela 2a.
Tipologia das possíveis correntes de falha para terra
Inversor
alimentação
monofásica
Inversor
alimentação
trifásica
Para os tipos de inversor T/T é aconselhado um interruptor diferencial protegido também contra arranques
inesperados.
Alternada


Tabela 3a: Tipologia das possíveis correntes de falha para terra
PORTUGUÊS
Unipolar
Contínua
pulsante


594
Com
componentes
de alta
frequência

 
