2.1.1 Tekli pompalı sistemin kurulumu
Şekil 1 bir invertörlü pompanın hidrolik bağlantı elemanlarının montajına ait bir şema göstermektedir.
2.1.2 Çoklu pompalı sistemin kurulumu
Sistemlerimiz, tüm invertörler arasında koordineli bir şekilde kontrol edilen çoklu pompalı basınçlandırma üniteleri
oluşturma olanağı verir. Bir çoklu pompalı tesisat oluşturulmak üzere birbirine bağlanabilen elemanların maksimum
adedi 8'dir. Koordineli (çoklu invertörlü) kontrolün fonksiyonlarından faydalanmak için invertörlerin haberleşmesini
gerçekleştirmek amacıyla uygun elektrik bağlantılarını yapmak gerekir. Lütfen bkz. par. 2.3.6.
Çoklu pompa sistemi başta aşağıda belirtilen uygulamalarda kullanılmaktadır:
• Pompalama grubu sayesinde genel hidrolik performansları arttırmak
• Bir cihazın arızası halinde tesisatın çalışma sürekliliğini sağlamak
• Maksimum gücü bölmek
Tesisat, tekli pompalı sistemin gerçekleştirilmesine benzer bir şekilde tasarlanmıştır. Her bir pompanın invertörine
doğru giden basma borusu var ve invertörlerin hidrolik çıkışları tek bir basma kollektörüne gider.
Basma kollektörü kullanılmak istendiği pompalardan kaynaklanan akışa uygun olmak için doğru bir şekilde
boyutlandırılmalıdır.
Bütün pompalara muntazam olarak dağıtılacak bir hidrolik yük gerçekleştirmek amacıyla, boru tesisatı mümkün olduğu
kadar simetrik şekilde gerçekleştirilmelidir.
Pompalar birbirine eşit olmalıdır, invertörlerin hepsi tıpkı aynı modelden de gösterilen çoklu invertör konfigürasyonuna
göre birbirine bağlanmalıdır.
2.2 Elektrik bağlantıları
İnvertör, üzerinde LINE ve PUMP yazılı etiketlerle gösterilen besleme ve pompa kabloları ile donatılmıştır.
İç elektrik bağlantılarına kapak üzerinde bulunan her 4 vida çıkarılarak erişilebilir. İç bağlantı terminallerinde, üzerinde
LINE ve PUMP yazılı olan tıpkı aynı kablo etiketleri bulunmaktadır.
Herhangi bir kurulum veya bakım işlemi gerçekleştirmeden önce invertörün fişini çekin ve dahili parçalara
ellemeden önce en az 15 dakika bekleyin
şalterdeki değerlere uyduğundan emin olun.
TÜRKÇE

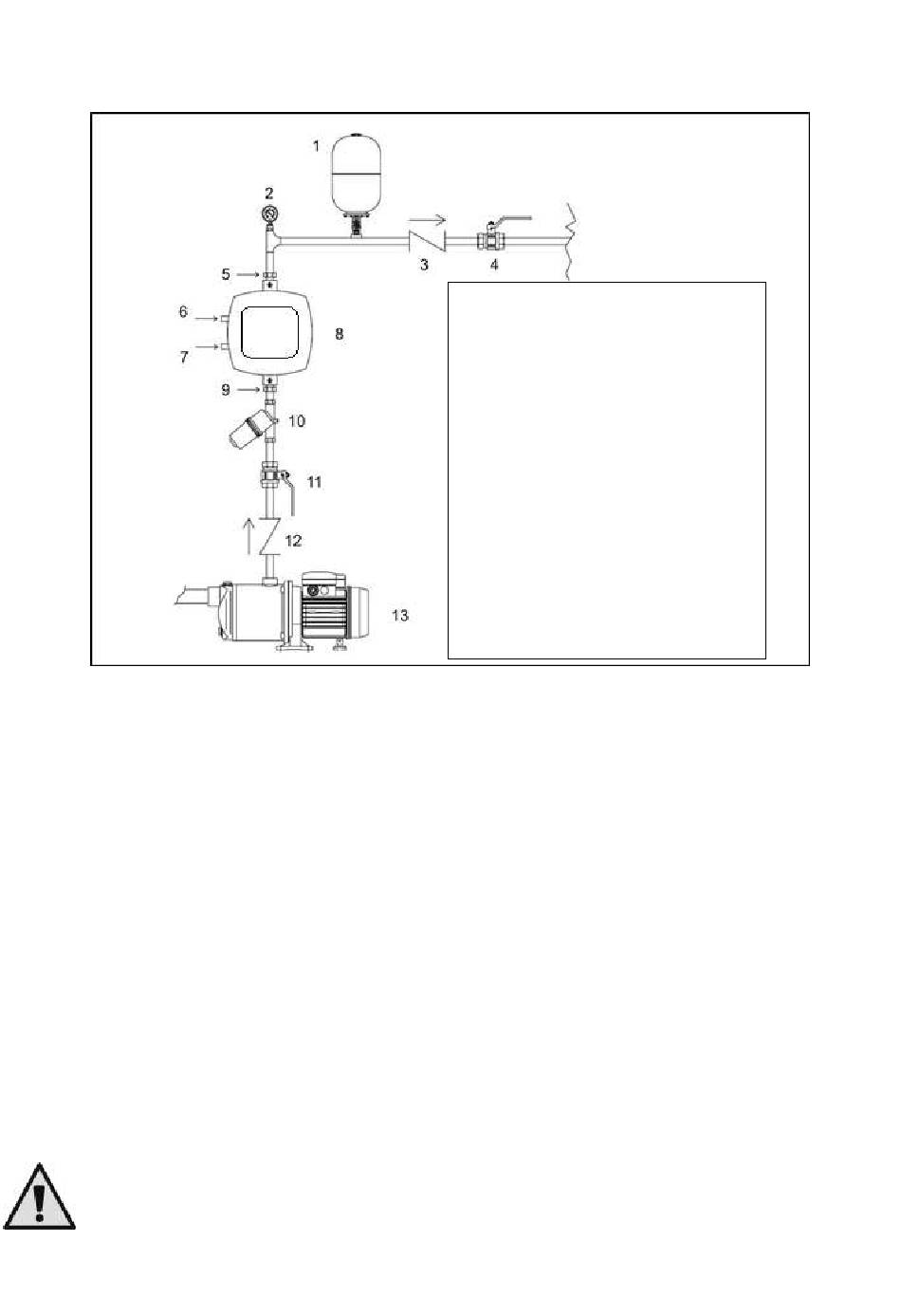

Şekil 1: Hidrolik bağlantı elemanlarının montajı
.
İnvertör veri plakasındaki voltaj ve frekans değerlerinin ana
399
Sistemi oluşturan parçalar
1 Genleşme tankı
2 Manometre
3, 12 Çek vanası (isteğe bağlı)
4, 11
Bilyeli vana
5, 9 Çabuk bağlantı rakoru
6 Elektropompa bağlantısı
7
Hat bağlantısı
8 İnvertör
10 Filtre
13 Elektro pompa
