Για βελτίωση της ανοσίας σε τυχόν θόρυβο που εκπέμπεται προς άλλες συσκευές, συνιστάται η χρήση ξεχωριστής
ηλεκτρικής καλωδίωσης για την τροφοδοσία του inverter.
Είναι ευθύνη του εγκαταστάτη να βεβαιώνεται ότι το δίκτυο ηλεκτρικής τροφοδοσίας διαθέτει επαρκή γείωση σύμφωνα
με τις ισχύουσες διατάξεις.
Βεβαιωθείτε ότι όλοι οι ακροδέκτες είναι εντελώς κλειστοί, με ιδιαίτερη προσοχή στον ακροδέκτη γείωσης.
Βεβαιωθείτε ότι οι πρέσες των καλωδίων είναι καλά κλειστές ώστε να διατηρείται ο βαθμός προστασίας ΙΡ55.
Βεβαιωθείτε πως όλα τα καλώδια σύνδεσης είναι σε άριστη κατάσταση με την εξωτερική θήκη ακέραια.Ο κινητήρας
της εγκατεστημένης ηλεκτροκίνητης αντλίας πρέπει να συμμορφώνεται με τα χαρακτηριστικά του Πίνακα 2.
Η εσφαλμένη σύνδεση των γραμμών γείωσης σε έναν ακροδέκτη διαφορετικό από αυτόν της
γείωσης, προκαλεί ανεπανόρθωτη ζημιά σε ολόκληρη τη συσκευή!
Η εσφαλμένη σύνδεση των γραμμών τροφοδοσίας στους ακροδέκτες εξόδου που προορίζονται
για τη φόρτιση προκαλεί ανεπανόρθωτη ζημιά σε ολόκληρη τη συσκευή!

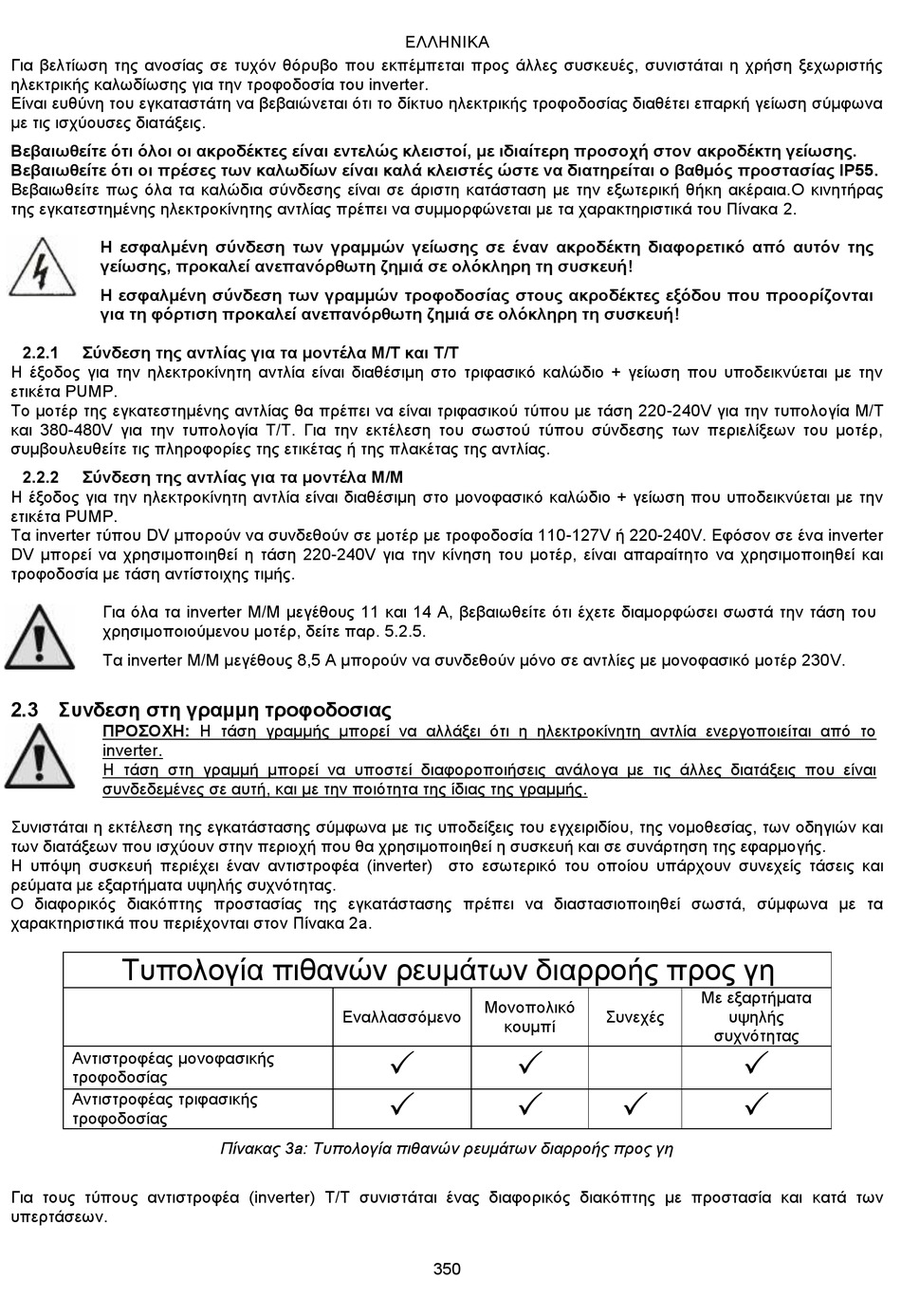

2.2.1 Σύνδεση της αντλίας για τα μοντέλα M/T και T/T
Η έξοδος για την ηλεκτροκίνητη αντλία είναι διαθέσιμη στο τριφασικό καλώδιο + γείωση που υποδεικνύεται με την
ετικέτα PUMP.
Το μοτέρ της εγκατεστημένης αντλίας θα πρέπει να είναι τριφασικού τύπου με τάση 220-240V για την τυπολογία M/T
και 380-480V για την τυπολογία T/T. Για την εκτέλεση του σωστού τύπου σύνδεσης των περιελίξεων του μοτέρ,
συμβουλευθείτε τις πληροφορίες της ετικέτας ή της πλακέτας της αντλίας.
2.2.2 Σύνδεση της αντλίας για τα μοντέλα M/M
Η έξοδος για την ηλεκτροκίνητη αντλία είναι διαθέσιμη στο μονοφασικό καλώδιο + γείωση που υποδεικνύεται με την
ετικέτα PUMP.
Τα inverter τύπου DV μπορούν να συνδεθούν σε μοτέρ με τροφοδοσία 110-127V ή 220-240V. Εφόσον σε ένα inverter
DV μπορεί να χρησιμοποιηθεί η τάση 220-240V για την κίνηση του μοτέρ, είναι απαραίτητο να χρησιμοποιηθεί και
τροφοδοσία με τάση αντίστοιχης τιμής.
Για όλα τα inverter Μ/Μ μεγέθους 11 και 14 Α, βεβαιωθείτε ότι έχετε διαμορφώσει σωστά την τάση του
χρησιμοποιούμενου μοτέρ, δείτε παρ. 5.2.5.
Τα inverter Μ/Μ μεγέθους 8,5 Α μπορούν να συνδεθούν μόνο σε αντλίες με μονοφασικό μοτέρ 230V.
2.3 Συνδεση στη γραμμη τροφοδοσιας
ΠΡΟΣΟΧΗ: Η τάση γραμμής μπορεί να αλλάξει ότι η ηλεκτροκίνητη αντλία ενεργοποιείται από το
inverter.
Η τάση στη γραμμή μπορεί να υποστεί διαφοροποιήσεις ανάλογα με τις άλλες διατάξεις που είναι
συνδεδεμένες σε αυτή, και με την ποιότητα της ίδιας της γραμμής.
Συνιστάται η εκτέλεση της εγκατάστασης σύμφωνα με τις υποδείξεις του εγχειριδίου, της νομοθεσίας, των οδηγιών και
των διατάξεων που ισχύουν στην περιοχή που θα χρησιμοποιηθεί η συσκευή και σε συνάρτηση της εφαρμογής.
Η υπόψη συσκευή περιέχει έναν αντιστροφέα (inverter) στο εσωτερικό του οποίου υπάρχουν συνεχείς τάσεις και
ρεύματα με εξαρτήματα υψηλής συχνότητας.
Ο διαφορικός διακόπτης προστασίας της εγκατάστασης πρέπει να διαστασιοποιηθεί σωστά, σύμφωνα με τα
χαρακτηριστικά που περιέχονται στον Πίνακα 2a.
Τυπολογία πιθανών ρευμάτων διαρροής προς γη
Αντιστροφέας μονοφασικής
τροφοδοσίας
Αντιστροφέας τριφασικής
τροφοδοσίας
Για τους τύπους αντιστροφέα (inverter) T/T συνιστάται ένας διαφορικός διακόπτης με προστασία και κατά των
υπερτάσεων.
Εναλλασσόμενο


Πίνακας 3a: Τυπολογία πιθανών ρευμάτων διαρροής προς γη
ΕΛΛΗΝΙΚΑ
Μονοπολικό
κουμπί


350
Με εξαρτήματα
Συνεχές υψηλής
συχνότητας

 
