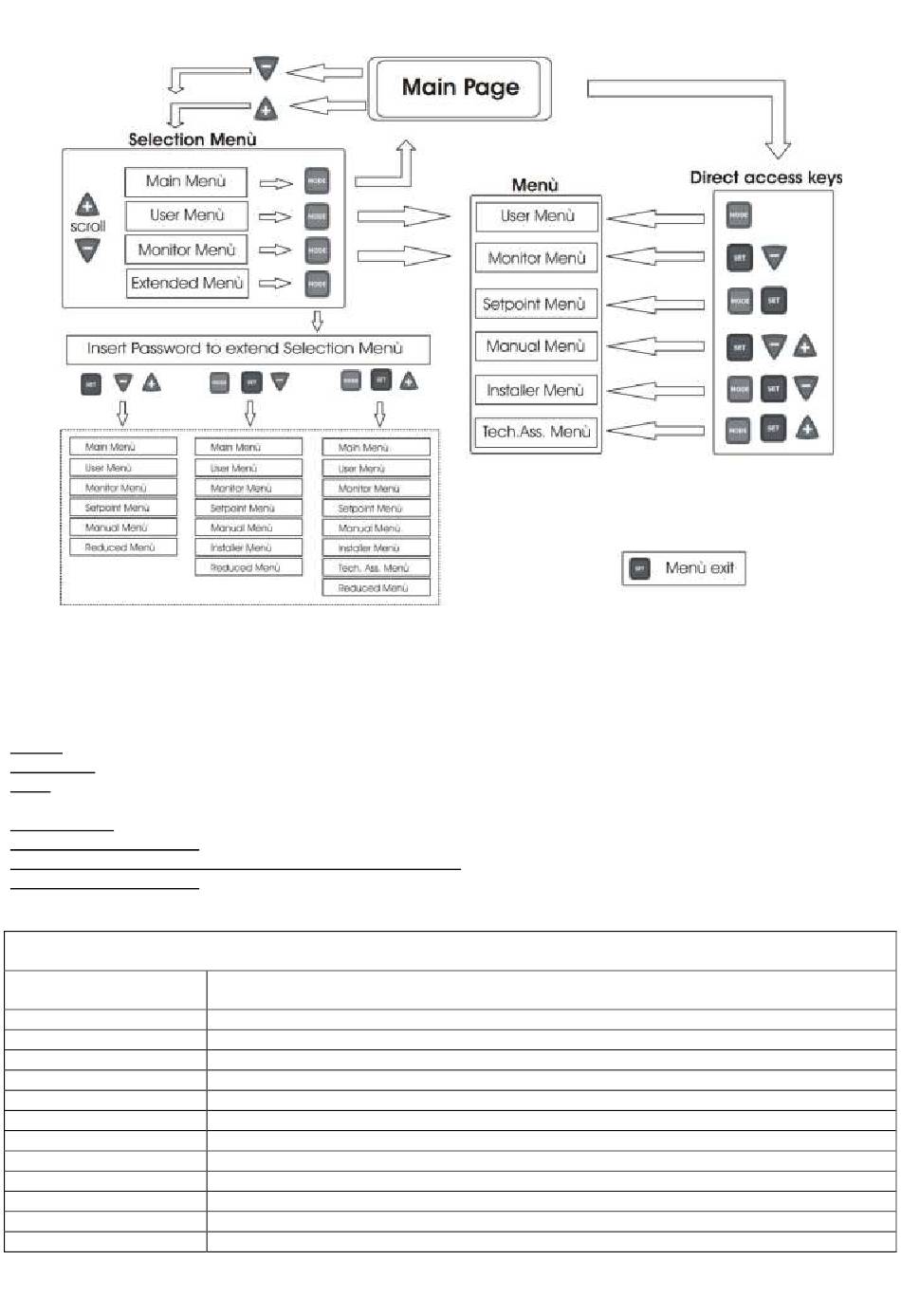

Afbeelding 13: Schema van de mogelijke manieren om toegang tot de menu's te krijgen

3.3 Structuur van de menupagina's

Bij de inschakeling worden enkele inleidende pagina's weergegeven, waarna wordt overgegaan naar het hoofdmenu.
De naam van iedere menu, welk menu dit ook is, verschijnt altijd boven in het display.
In het hoofdmenu verschijnen altijd
Status: werkingsstatus (bijv. standby, go, Fault, functies ingangen)
Frequentie: waarde in [Hz]
Druk: waarde in [bar] of [psi] afhankelijk van de ingestelde meeteenheid.
Indien van toepassing kunnen verschijnen:
Foutindicaties
Waarschuwingsindicaties
Indicatie van de functies die aan de ingangen zijn toegekend
Specifieke pictogrammen
Een overzicht van de fout- of statuscondities die op de hoofdpagina kunnen worden weergegeven, staat in Tabel 15.
Identificatiecode
GO
SB
PH
BL
LP
HP
EC
OC
OF
SC
OT
OB
Fout- of statuscondities die
Elektropomp aan. Als de stroming nul is, knippert de indicatie
Elektropomp uit
Blokkering wegens oververhitting pomp
Blokkering wegens ontbreken water
Blokkering wegens lage voedingsspanning
Blokkering wegens hoge interne voedingsspanning
Blokkering wegens onjuiste parameterinstelling
Blokkering wegens te hoge stroom in de motor van de elektropomp
Blokkering wegens te hoge stroom in de uitgangstrappen
Blokkering wegens kortsluiting op de uitgangsfasen
Blokkering wegens oververhitting van de eindvermogenstrappen
Blokkering wegens oververhitting van de printplaat
