Tensione minima di accensione [V]
Tensione massima di spegnimento [V]
Tensione massima ammissibile [V]
Corrente assorbita a 12V [mA]
N.B. Gli ingressi sono pilotabili con ogni polarità (positiva o negativa rispetto al proprio ritorno di massa)
2.3.4
Collegamento delle uscite utente
Le uscite utente sono disponibili solo nelle tipologie di inverter M/T e T/T.
Di seguito sono mostrati lo schema di collegamento e le caratteristiche elettriche degli ingressi.
Tipo di contatto
Max tensione sopportabile [V]
Max corrente sopportabile [A]
2.3.5
Collegamento del sensore di pressione remoto
2.3.6
Collegamento della comunicazione multi inverter
La comunicazione multi inverter avviene tramite i connettori indicati in Tabella 11. Il collegamento deve essere
effettuato connettendo tra loro i pin corrispondenti su inverter diversi (es. pin 1 dell'inverter A su pin 1 dell'inverter B
etc). Si raccomanda di utilizzare cavo twistato e schermato. Lo schermo deve essere connesso da entrambi i lati al
pin centrale del connettore. Lunghezza massima raccomandata del cavo di comunicazione tra due inverter L: 5m.
Lunghezza complessiva massima raccomandata (somma delle lunghezze di tutti i cavi di comunicazione): 20m.

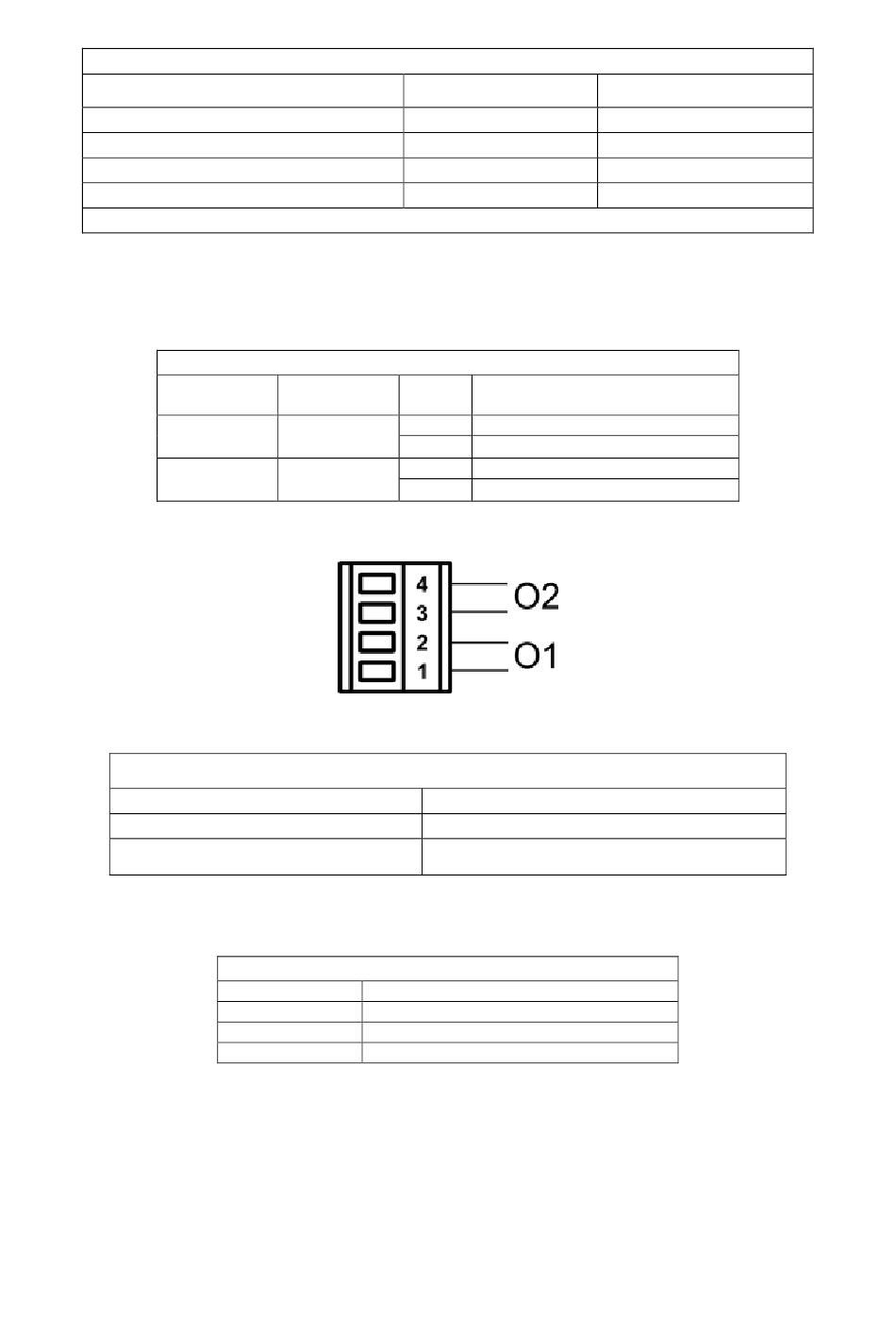

Caratteristiche degli ingressi per inverter tipo M/T e T/T

Tabella 8: Caratteristiche degli ingressi
Schema di collegamento delle uscite utente
Tipo
Nome
inverter
connettore
M/T
J13
T/T
J6
Tabella 9: Collegamento delle uscite
Figura 5: Connessione delle uscite
Caratteristiche dei contatti di uscita
Tabella 10: Caratteristiche dei contatti di uscita
Collegamento del sensore remoto
Tipo inverter
M/T
T/T
M/M
Tabella 11: Collegamento del sensore di pressione remoto
ITALIANO
Ingressi DC [V]
8
2
36
3,3
Pin
Out 1
1-2
3-4
Out 2
Out 1
1-2
3-4
Out 2
NO
250
5
-> carico resistivo
2,5 -> carico induttivo
Nome connettore
J8
J10
J6
16
Ingressi AC 50-60 Hz [Vrms]
8
1,5
24
3,3
Uscita
