gefran ADV200 Bedienungsanleitung Seite 94

Menü PAR Beschreibung
19.5 2264 Flußregler P Fakt OL
Einstellung der proportionalen Verstärkung des Flussreglers, wenn der Antrieb im Steuermodus Vektoriell sen-
sorless mit offenem Regelkreis verwendet wird. Die Einstellung dieses Parameters wird automatisch durch das
Selbstadaptionsverfahren durchgeführt.
Menü PAR Beschreibung
19.6 2266 Flußregler I Zeit OL
Einstellung der integralen Zeit des Flussreglers, wenn der Antrieb im Steuermodus Vektoriell sensorless mit
offenem Regelkreis verwendet wird. Die Einstellung dieses Parameters wird automatisch durch das Selbsta-
daptionsverfahren durchgeführt.
Menü PAR Beschreibung
19.7 2270 Spg.regler P Faktor
Einstellung des proportionalen Koeffizienten des Spannungsreglers.
Menü PAR Beschreibung
19.8 2272 Spg.regler I Zeit
Einstellung des integralen Koeffizienten des Spannungsreglers.

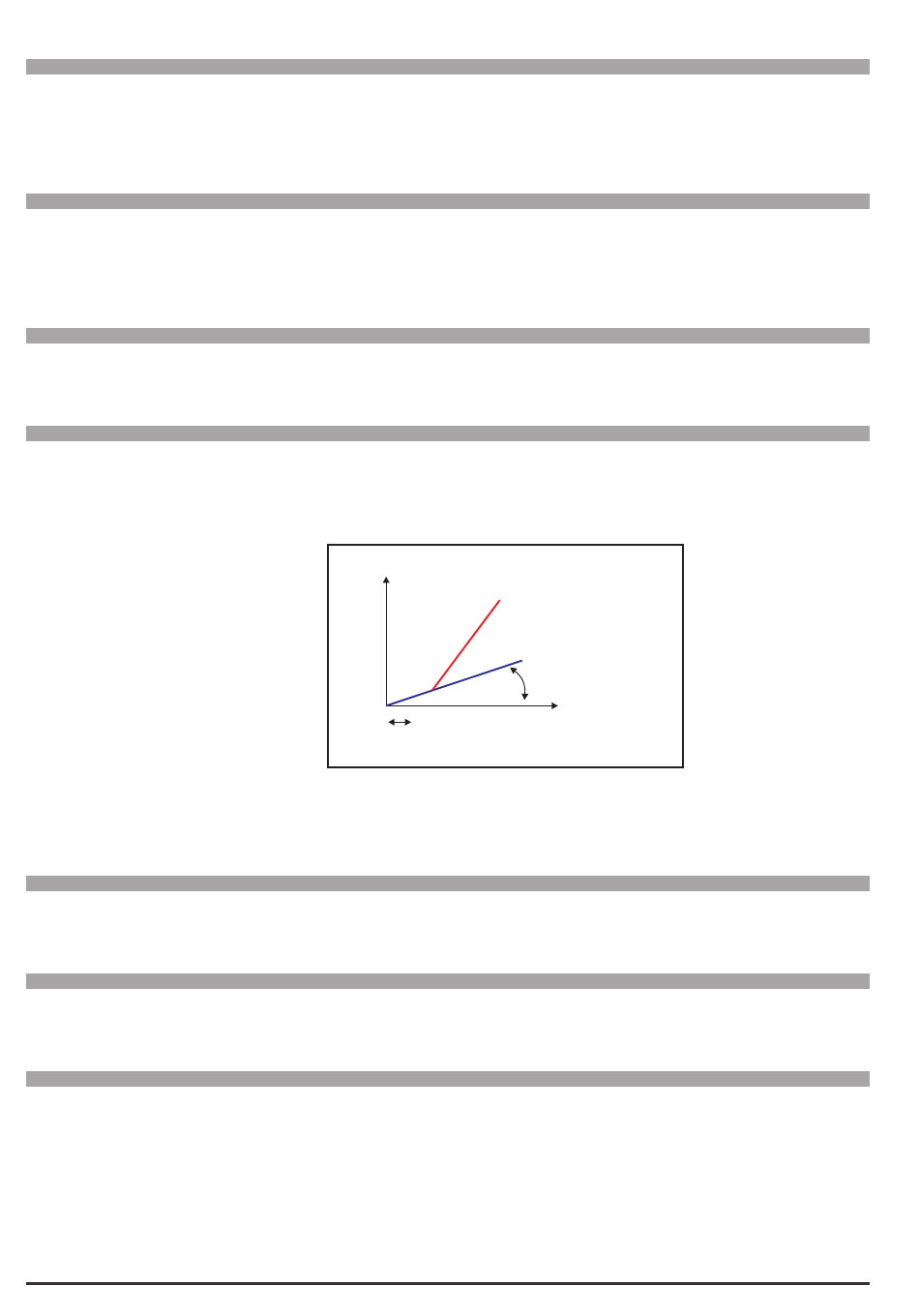

Die Funktion Totzeitausgleich (Dead time compensation) gleicht die Verzerrungen der Ausgangsspannung
aus, die durch den Spannungsabfall der IGBT und ihren Umschalteigenschaften verursacht werden.
Die Verzerrung der Ausgangsspannung könnte zu einer ungleichförmigen Motordrehung führen.
Menü PAR Beschreibung
19.9 2280 Totzeit Grenzeit
Einstellung des Spannungs-Ausgleichswert für die Totzeiten.
Menü PAR Beschreibung
19.10 2282 Totzeit Steigung
Einstellung des Wertes für den Totzeit-Ausgleichsgradienten.
Menü PAR Beschreibung
19.11 2290 Basis Spannung
Einstellung des Spannungswerts, der die anfängliche Schwelle der Flussabschwächung bestimmt (maxima-
le Antriebsausgangsspannung). Wird dieser Parameter auf einen Wert eingestellt, der dem Motornennwert
entspricht, erhält man einen Betrieb mit dem Nennfluss des Bereichs mit konstantem Drehmoment und mit
abgeschwächtem Fluss bei höheren Frequenzen. Der Voreinstellungswert ist auf den Wert der Versorgungs-
spannung eingestellt.
94
UM Typ FB BIT
A/Wb FLOAT
UM Typ FB BIT
ms FLOAT
UM Typ FB BIT
Wb/V FLOAT
UM Typ FB BIT
s FLOAT
Dead time compensation
Output voltage
Voltage command to PWM
Dead time limit
UM Typ FB BIT
V FLOAT
UM Typ FB BIT
V/A FLOAT
UM Typ FB BIT
V FLOAT
Def Min
CALCF 0.0
Def Min
CALCF 0.01
Def Min
CALCF 0.0
Def Min
CALCF 0.1
Dead time slope
Def Min
SIZE 0.0
Def Min
SIZE 0.0
Def Min
CALCF 50.0
ADV200 • Beschreibung der Funktionen und Parameterliste
Max Zugr Mod
0.0 ERWS __S
Max Zugr Mod
10000.0 ERWS __S
Max Zugr Mod
0.0 ERWS F_S
Max Zugr Mod
100.0 ERWS F_S
Max Zugr Mod
50.0 ERWS FVS
Max Zugr Mod
200.0 ERWS FVS
Max Zugr Mod
690.0 ERWS F_S
