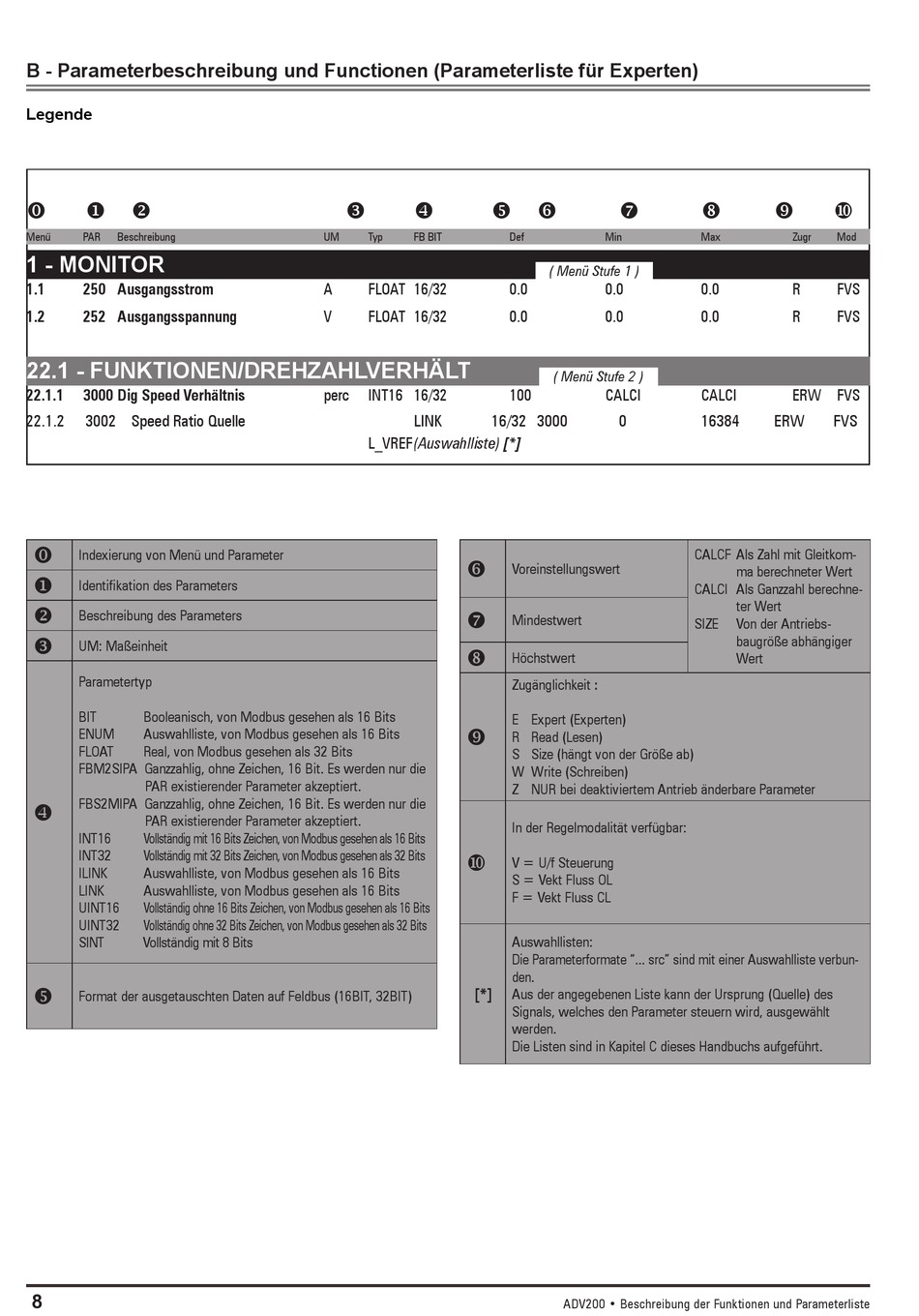

B - Parameterbeschreibung und Functionen (Parameterliste für Experten)

Legende

  
Menü PAR Beschreibung
1 - MONITOR
1.1 250 Ausgangsstrom
1.2 252 Ausgangsspannung
22.1 - FUNKTIONEN/DREHZAHLVERHÄLT
22.1.1 3000 Dig Speed Verhältnis
22.1.2 3002 Speed Ratio Quelle

Indexierung von Menü und Parameter

Identifikation des Parameters

Beschreibung des Parameters

UM: Maßeinheit
Parametertyp
BIT Booleanisch, von Modbus gesehen als 16 Bits
ENUM Auswahlliste, von Modbus gesehen als 16 Bits
FLOAT Real, von Modbus gesehen als 32 Bits
FBM2SIPA Ganzzahlig, ohne Zeichen, 16 Bit. Es werden nur die
PAR existierender Parameter akzeptiert.
FBS2MIPA Ganzzahlig, ohne Zeichen, 16 Bit. Es werden nur die

PAR existierender Parameter akzeptiert.
INT16 Vollständig mit 16 Bits Zeichen, von Modbus gesehen als 16 Bits
INT32 Vollständig mit 32 Bits Zeichen, von Modbus gesehen als 32 Bits
ILINK Auswahlliste, von Modbus gesehen als 16 Bits
LINK Auswahlliste, von Modbus gesehen als 16 Bits
UINT16 Vollständig ohne 16 Bits Zeichen, von Modbus gesehen als 16 Bits
UINT32 Vollständig ohne 32 Bits Zeichen, von Modbus gesehen als 32 Bits
SINT Vollständig mit 8 Bits

Format der ausgetauschten Daten auf Feldbus (16BIT, 32BIT)
8
   
UM Typ FB BIT
A FLOAT 16/32
V FLOAT 16/32
perc INT16 16/32
LINK 16/32 3000
L_VREF (Auswahlliste) [*]





[*]

Def Min
( Menü Stufe 1 )
0.0 0.0
0.0 0.0
( Menü Stufe 2 )
100 CALCI
0
Voreinstellungswert
Mindestwert
Höchstwert
Zugänglichkeit :
E Expert (Experten)
R Read (Lesen)
S Size (hängt von der Größe ab)
W Write (Schreiben)
Z NUR bei deaktiviertem Antrieb änderbare Parameter
In der Regelmodalität verfügbar:
V = U/f Steuerung
S = Vekt Fluss OL
F = Vekt Fluss CL
Auswahllisten:
Die Parameterformate "... src" sind mit einer Auswahlliste verbun-
den.
Aus der angegebenen Liste kann der Ursprung (Quelle) des
Signals, welches den Parameter steuern wird, ausgewählt
werden.
Die Listen sind in Kapitel C dieses Handbuchs aufgeführt.
ADV200 • Beschreibung der Funktionen und Parameterliste
  
Max Zugr Mod
0.0 R FVS
0.0 R FVS
CALCI ERW FVS
16384 ERW FVS
CALCF Als Zahl mit Gleitkom-
ma berechneter Wert
CALCI Als Ganzzahl berechne-
ter Wert
SIZE Von der Antriebs-
baugröße abhängiger
Wert
