Eingestellter Drehzahlsollwert = 295 rpmHz
Ausgangsdrehzahl = 290 rpm
Eingestellter Drehzahlsollwert = 305 rpm
Ausgangsdrehzahl = 290 rpm
B) Verringerung des Sollwerts ab Werten, die höher sind als Par. 630
Par.630 = 300 rpm (verbotene Drehzahlgrenze)
Par.632 = 10 rpm (Toleranzbandbreite daher: 290 rpm...310 rpm)
Eingestellter Drehzahlsollwert = 305 rpm
Ausgangsfrequenz = 310 rpm
Eingestellter Drehzahlsollwert = 295 rpm
Ausgangsfrequenz = 310 rpm
Der Benutzer kann daher jeden beliebigen Sollwert einstellen, wenn jedoch die eingestellte Drehzahl unter die
verbotenen Bereiche fällt, hält der Antrieb automatisch die Drehzahl außerhalb der von der Toleranzbandbreite
festgelegten Grenzen.
Während der Rampenphasen wird die verbotene Drehzahl frei durchlaufen und es kommt bei der Erzeugung
der Ausgangsfrequenz nie zu unterbrochenen Stellen.
Der Drehzahlsollwert liefert dem Antrieb die gewünschte Drehzahl, der direkt dem Sollwertverlauf folgt. Hierzu
kommt es nur, wenn das verfügbare Drehmoment ausreicht. In diesem Fall arbeitet der Antrieb bei der Strom-
grenze bis die eingestellte Drehzahl erreicht wird. Das Ausmaß des Drehzahlsollwerts bestimmt die Motordreh-
zahl, das Zeichen bestimmt dessen Drehrichtung.

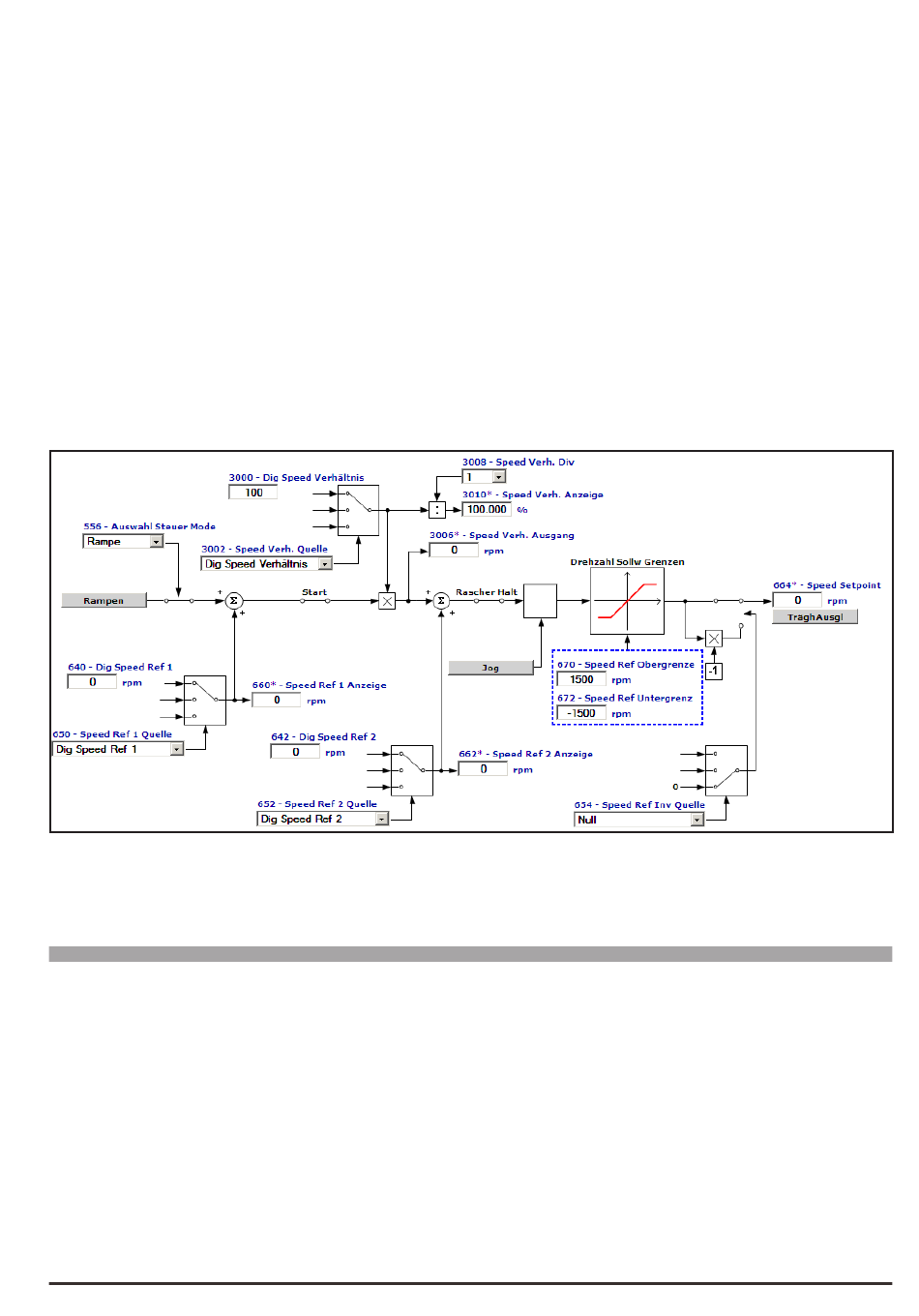

Menü PAR Beschreibung
5.15 640 Dig Speed Ref 1
5.16 642 Dig Speed Ref 2
Einstellung der digitalen Drehzahlsollwerte. Der Gesamt-Drehzahlsollwert ist das Ergebnis der Summe der
Werte mit den jeweiligen Zeichen, von Dig Speed Ref 1 und Dig Speed Ref 2. Die digitalen Drehzahlsollwerte
sind mit dem Ausgang des Rampenkreises verbunden.
Der Gesamtsollwert für die Drehzahl ist das Ergebnis der Summe der Werte mit Zeichen Speed Ref 1 und
Speed Ref 2.
Beispiel 1:
Beispiel 2:
ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ
FF INT16 16/32
FF INT16 16/32
Speed Ref 1 = + 500 rpm
Speed Ref = 500 rpm + 300 rpm = 800 rpm
Speed Ref 1 = + 400 rpm
Speed Ref = 400 rpm – 600 rpm = - 200 rpm
FB BIT Def
0
0
Speed Ref 2 = + 300 rpm
Speed Ref 2 = - 600 rpm
Min Max
CALCI CALCI
CALCI CALCI
Zugr Mod
ERW FVS
ERW FVS
