Menü PAR Beschreibung
14.41 1618 Ana Eing 1X Faktor
14.52 1668 Ana Eing 2X Faktor
In diesem Parameter ist der Wert des Multiplikationskoeffizienten eingegeben, der auf den mit der Funktion
Ana Eing XXFaktor ST berechneten Analogsollwert der Erweiterungskarte anzuwenden ist.
Beispiel :
Ein externer Analogsollwert erreicht höchstens lediglich 9,8 V anstatt 10 V. Als Parameter Ana Eing x Faktorx
wird 1,020 (10V : 9,8V) eingegeben.
Das gleiche Ergebnis kann mit der Funktion Ana Eing x Faktor ST erreicht werden. Zu diesem Zweck muss
dieser Parameter im Menü der Bedieneinheit gewählt werden. An der Klemme muss der verfügbare analoge
Höchstwert vorhanden sein (in diesem Fall 9,8 V), mit positivem Pol. Durch Druck auf die Enter-Taste der Be-
dieneinheit erfolgt die "Autotunning"-Phase des Analogsollwerts.
Menü PAR Beschreibung
14.42 1626 Ana Eing 1X Zeichen
14.53 1676 Ana Eing 2X Zeichen
Auswahl des Ursprungs (Quelle) für das Signal, das dem entsprechenden Digitaleingang de Erweiterungskarte
zur Auswahl der Motordrehrichtung zuzuweisen ist. Das Verzeichnis der den Digitaleingängen zuweisbaren
Funktionen ist in der Auswahlliste "L_DIGSEL2" enthalten.
Menü PAR Beschreibung
14.43 1632 Ana Eing 1X Ziel
14.54 1682 Ana Eing 2X Ziel
Anzeige der Funktion, für die der entsprechende Analogeingang der Erweiterungskarte programmiert wurde
und auf die er einwirkt.
Menü PAR Beschreibung
14.55 5410 Ana Eingang 0Ext mon
14.56 5412 Ana Eingang 1Ext mon
14.57 5414 Ana Eingang 2Ext mon
14.58 5416 Ana Eingang 3Ext mon
14.59 5418 Ana Eingang 4Ext mon
14.60 5420 Ana Eingang 5Ext mon
14.61 5422 Ana Eingang 6Ext mon
14.62 5424 Ana Eingang 7Ext mon
Diese Parameter führen den Wert des Analogeingangs auf.
Module für Analogeingänge können eine Auflösung von 12 bis 16 Bits aufweisen, und die Skalierung der Daten
kann von Hersteller zu Hersteller variieren.
ADV200 • Beschreibung der Funktionen und Parameterliste
100%
{

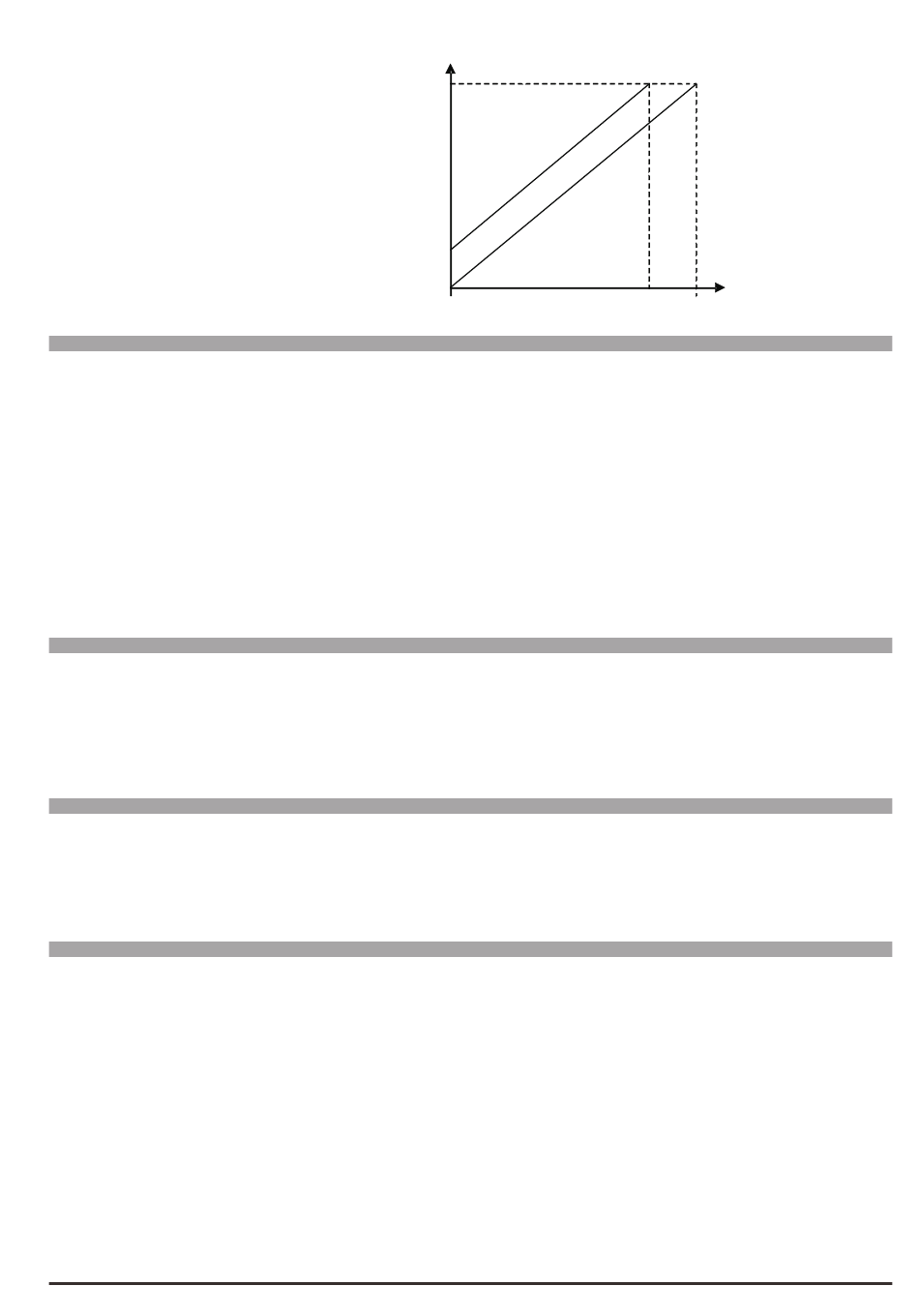

Analog inp xX offset
0
UM Typ FB BIT
FLOAT
FLOAT
UM Typ FB BIT
LINK 16
LINK 16
UM Typ FB BIT
ILINK
ILINK
UM Typ FB BIT
INT16 16
INT16 16
INT16 16
INT16 16
INT16 16
INT16 16
INT16 16
INT16 16
10V
Def Min
1.0 -20.0
1.0 -20.0
Def Min
6000 0
6000 0
Def Min
0 0
0 0
Def Min
0 -32768
0 -32768
0 -32768
0 -32768
0 -32768
0 -32768
0 -32768
0 -32768
Max Zugr Mod
20.0 ERW FVS
20.0 ERW FVS
Max Zugr Mod
16384 ERW FVS
16384 ERW FVS
Max Zugr Mod
0 ER FVS
0 ER FVS
Max Zugr Mod
32767 ER FVS
32767 ER FVS
32767 ER FVS
32767 ER FVS
32767 ER FVS
32767 ER FVS
32767 ER FVS
32767 ER FVS
