6 – RAMPEN
Die Rampe (Sollwertintegrator) bestimmt die Beschleunigungs- und Verzögerungszeiten des Antriebs. Die Zeiten kön-
nen unabhängig voneinander eingestellt werden.
Für den Schnell Stopp-Befehl, der über die Klemmleiste aktiviert werden kann, werden die in den Parametern Acc
Zeit3 und Dec Zeit3 spezifizierten Rampenzeiten verwendet.
Die Rampe kann mit linearer Form oder in Form einer S-Kurve gewählt werden.
Die Sollwerte können auf unterschiedliche Weise eingestellt werden:
- mit den Sollwerte Dig Ramp Ref 1 und/oder Dig Ramp Ref 2
- mit der Funktion Sollwert Wahl
- mit der Funktion Motorpotentiometer
- mit der Funktion Jog

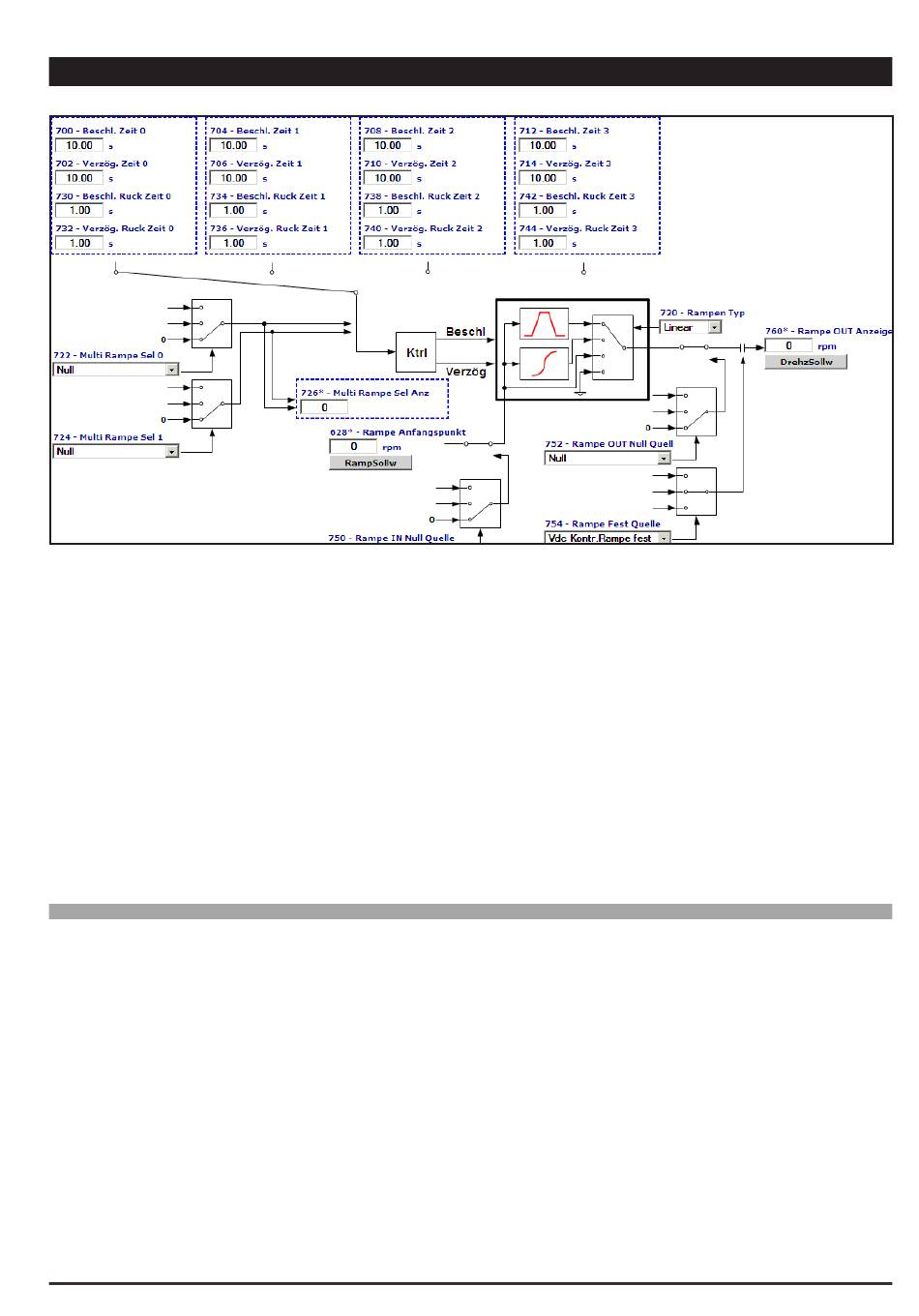

Der Rampengenerator kann in der Konfiguration "stand alone" verwendet werden. Wenn er deaktiviert ist (Rampen
typ = Aus), haben die Befehle "Antriebsfreigabe, Betrieb/Stopp und Schnell Stopp" keine Auswirkungen auf den
Rampengenerator. In diesem Zustand kann der Rampengenerator getrennt verwendet werden.
Menü PAR Beschreibung
6.1 700 Beschl. Zeit 0
6.2 702 Verzög. Zeit 0
6.3 704 Beschl. Zeit 1
6.4 706 Verzög. Zeit 1
6.5 708 Beschl. Zeit 2
6.6 710 Verzög. Zeit 2
6.7 712 Beschl. Zeit 3
6.8 714 Verzög. Zeit 3
Die Zeiten der Beschleunigungs- und Verzögerungsrampe werden verwendet, um plötzliche Änderungen in der
Antriebsausgangsfrequenz zu vermeiden, die zu mechanischen Schocks, zu hohen Stromwerten am Motor und
zu hohen Spannungswerten im DC-Bus führen könnten. Die Beschleunigungszeiten (6.1, 6.3, 6.5, 6.7) sind als
die Zeit ausgedrückt, die notwendig ist, um die Frequenz von null auf den im Parameter Full Scale Speed (Par.
680) eingestellten Höchstwert zu bringen. Die Verzögerungszeiten (6.2, 6.4, 6.6, 6.8) hingegen sind als die Zeit
ausgedrückt, die notwendig ist, um die Frequenz von dem im Parameter Full Scale Speed (Par. 680) einge-
ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ FB BIT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
Def Min
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
Max Zugr Mod
1000.00 RW FVS
1000.00 RW FVS
1000.00 ERW FVS
1000.00 ERW FVS
1000.00 ERW FVS
1000.00 ERW FVS
1000.00 ERW FVS
1000.00 ERW FVS
29
