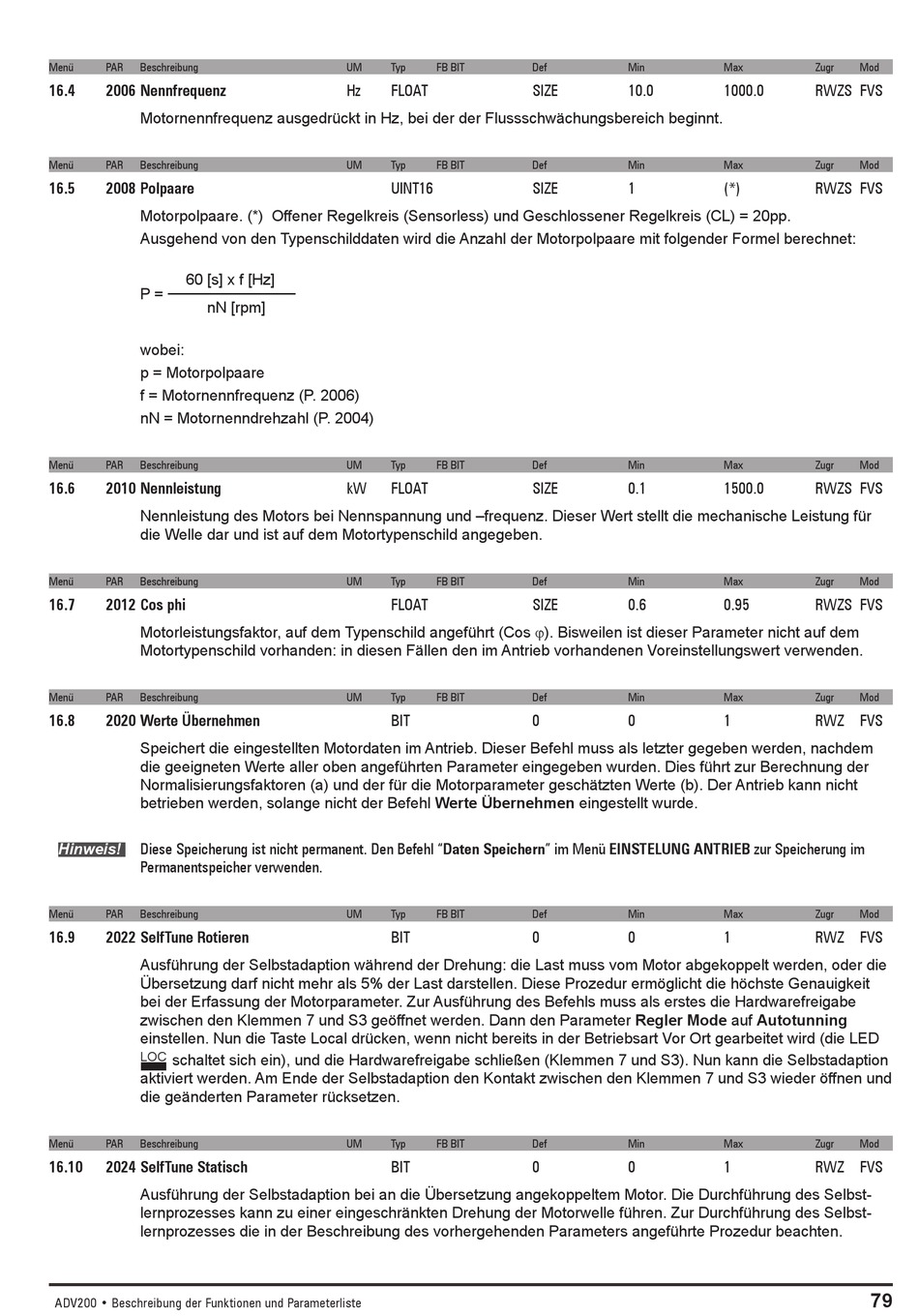

Menü PAR Beschreibung
16.4 2006 Nennfrequenz
Motornennfrequenz ausgedrückt in Hz, bei der der Flussschwächungsbereich beginnt.
Menü PAR Beschreibung
16.5 2008 Polpaare
Motorpolpaare. (*) Offener Regelkreis (Sensorless) und Geschlossener Regelkreis (CL) = 20pp.
Ausgehend von den Typenschilddaten wird die Anzahl der Motorpolpaare mit folgender Formel berechnet:
60 [s] x f [Hz]
P =
nN [rpm]
wobei:
p = Motorpolpaare
f = Motornennfrequenz (P. 2006)
nN = Motornenndrehzahl (P. 2004)
Menü PAR Beschreibung
16.6 2010 Nennleistung
Nennleistung des Motors bei Nennspannung und –frequenz. Dieser Wert stellt die mechanische Leistung für
die Welle dar und ist auf dem Motortypenschild angegeben.
Menü PAR Beschreibung
16.7 2012 Cos phi
Motorleistungsfaktor, auf dem Typenschild angeführt (Cos j). Bisweilen ist dieser Parameter nicht auf dem
Motortypenschild vorhanden: in diesen Fällen den im Antrieb vorhandenen Voreinstellungswert verwenden.
Menü PAR Beschreibung
16.8 2020 Werte Übernehmen
Speichert die eingestellten Motordaten im Antrieb. Dieser Befehl muss als letzter gegeben werden, nachdem
die geeigneten Werte aller oben angeführten Parameter eingegeben wurden. Dies führt zur Berechnung der
Normalisierungsfaktoren (a) und der für die Motorparameter geschätzten Werte (b). Der Antrieb kann nicht
betrieben werden, solange nicht der Befehl Werte Übernehmen eingestellt wurde.
Hinweis!
Diese Speicherung ist nicht permanent. Den Befehl "Daten Speichern" im Menü EINSTELUNG ANTRIEB zur Speicherung im
Permanentspeicher verwenden.
Menü PAR Beschreibung
16.9 2022 SelfTune Rotieren
Ausführung der Selbstadaption während der Drehung: die Last muss vom Motor abgekoppelt werden, oder die
Übersetzung darf nicht mehr als 5% der Last darstellen. Diese Prozedur ermöglicht die höchste Genauigkeit
bei der Erfassung der Motorparameter. Zur Ausführung des Befehls muss als erstes die Hardwarefreigabe
zwischen den Klemmen 7 und S3 geöffnet werden. Dann den Parameter Regler Mode auf Autotunning
einstellen. Nun die Taste Local drücken, wenn nicht bereits in der Betriebsart Vor Ort gearbeitet wird (die LED
LOC
schaltet sich ein), und die Hardwarefreigabe schließen (Klemmen 7 und S3). Nun kann die Selbstadaption
aktiviert werden. Am Ende der Selbstadaption den Kontakt zwischen den Klemmen 7 und S3 wieder öffnen und
die geänderten Parameter rücksetzen.
Menü PAR Beschreibung
16.10 2024 SelfTune Statisch
Ausführung der Selbstadaption bei an die Übersetzung angekoppeltem Motor. Die Durchführung des Selbst-
lernprozesses kann zu einer eingeschränkten Drehung der Motorwelle führen. Zur Durchführung des Selbst-
lernprozesses die in der Beschreibung des vorhergehenden Parameters angeführte Prozedur beachten.
ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ FB BIT
Hz FLOAT
UM Typ FB BIT
UINT16
UM Typ FB BIT
kW FLOAT
UM Typ FB BIT
FLOAT
UM Typ FB BIT
BIT
UM Typ FB BIT
BIT
UM Typ FB BIT
BIT
Def Min
SIZE 10.0
Def Min
SIZE 1
Def Min
SIZE 0.1
Def Min
SIZE 0.6
Def Min
0 0
Def Min
0 0
Def Min
0 0
Max Zugr Mod
1000.0 RWZS FVS
Max Zugr Mod
(*) RWZS FVS
Max Zugr Mod
1500.0 RWZS FVS
Max Zugr Mod
0.95 RWZS FVS
Max Zugr Mod
1 RWZ FVS
Max Zugr Mod
1 RWZ FVS
Max Zugr Mod
1 RWZ FVS
