Menü PAR Beschreibung
21.4 2406 U/f Spannung
Einstellung des maximalen Spannungswerts, der an den Motorenden angewendet werden muss (normalerwei-
se wird er nach den Motortypenschilddaten eingestellt).
Menü PAR Beschreibung
21.5 2408 U/f Frequenz
Einstellung der Motor-Nennfrequenz (auf dem Motortypenschild angegeben).
Es handelt sich dabei um die Frequenz, bei der die Antriebs-Ausgangsspannung den höchsten Ausgangsspan-
nungswert am Motor erreicht (FV voltage)
Menü PAR Beschreibung
21.6 2410 U/f Spannung 1
Einstellung eines Zwischen-Spannungswerts für die U/f-Kennlinie.
Menü PAR Beschreibung
21.7 2412 U/f Frequenz 1
Einstellung eines Zwischen-Frequenzwerts für die U/f-Kennlinie.
Menü PAR Beschreibung
21.8 2414 U/f Spannung 0
Ausgleich des Spannungsabfalls IR auf 0 Hz. Dieser Parameter muss im Falle einer reinen U/f-Steuerung
erhöht werden. Die Erhöhung hängt von der Motorgröße ab. Zu hohe Werte können zu Überströmen und Mo-
torsättigung führen.
Menü PAR Beschreibung
21.9 2430 U/f Form
Auswahl der Art der U/f-Kennlinie.
0 Linear
1 Kundespez.
2 Quadratisch

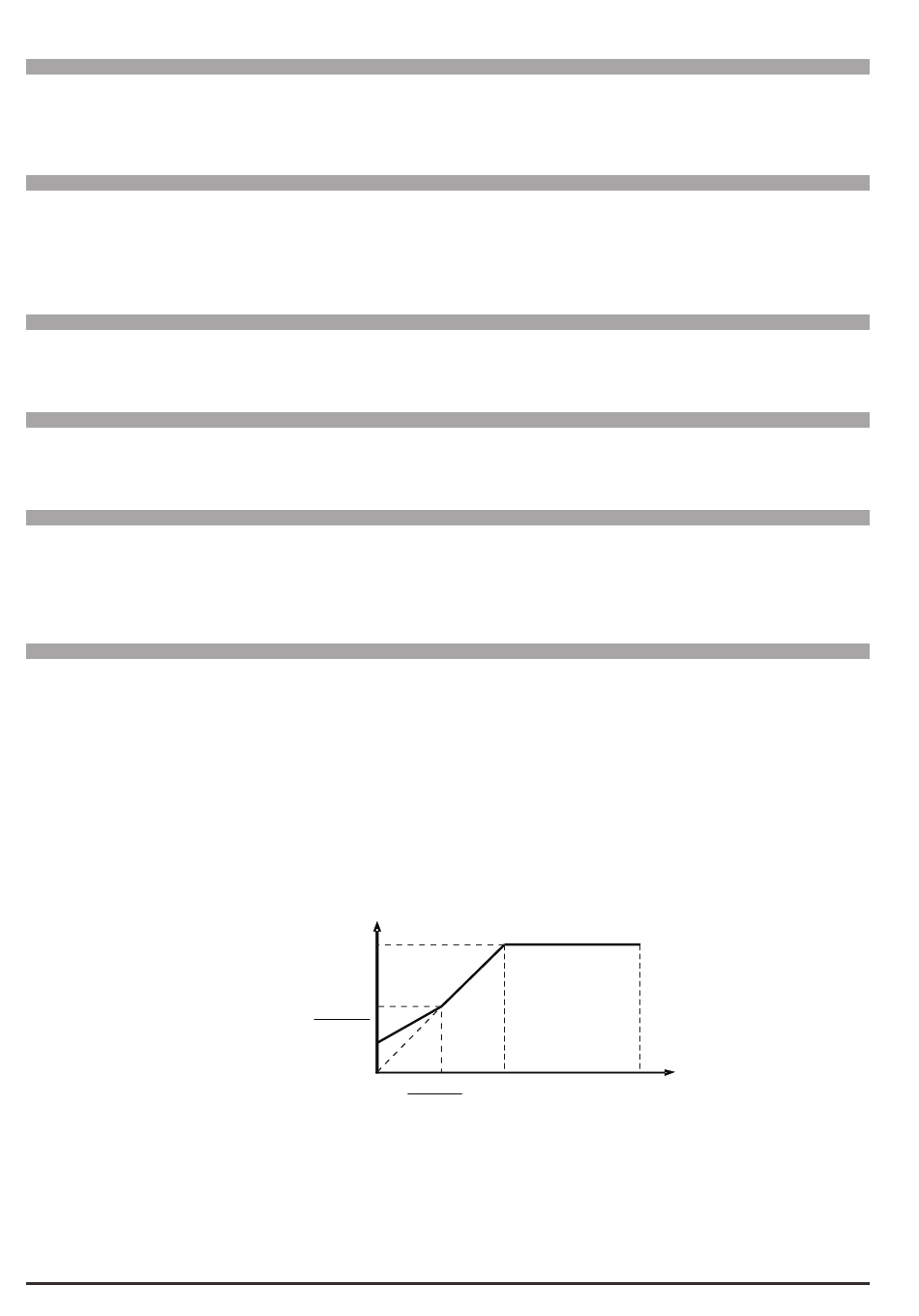

Wird 0 (Linear) eingestellt, erhält man eine lineare U/f-Kennlinie, deren Zwischenpunkte auf einen Wert einge-
stellt sind, der gleich der Hälfte der Werte der Parameter 2406 und 2408 ist.
Der Anschluss des Boost auf der Kurve erfolgt automatisch.
Wird 1 (Kundespez.) eingestellt, erhält man eine kundenspezifische U/f-Kennlinie, bei der die Zwischenwerte
von Spannung und Frequenz durch die Parameter 2410 und 2412 festgelegt sind, so wie der Anschluss des
Boost an die Kennlinienkurve.
102
UM Typ FB BIT
V FLOAT
UM Typ FB BIT
Hz FLOAT
UM Typ FB BIT
V FLOAT
UM Typ FB BIT
Hz FLOAT
UM Typ FB BIT
V FLOAT
UM Typ FB BIT
ENUM
V
Par.2406
Par.2410
2
Par.2400
Par.2412 Par.2408
2
Def Min
CALCF 10.0
Def Min
CALCF 10.0
Def Min
CALCF CALCF
Def Min
CALCF 0.0
Def Min
CALCF 0.0
Def Min
Linear 0
Hz
ADV200 • Beschreibung der Funktionen und Parameterliste
Max Zugr Mod
690.0 ERWZS V
Max Zugr Mod
2000.0 ERWZS V
Max Zugr Mod
CALCF ERWZS V
Max Zugr Mod
CALCF ERWZS V
Max Zugr Mod
CALCF ERWZS V
Max Zugr Mod
2 ERWS V
