gefran ADV200 Bedienungsanleitung Seite 67

0 -10V...+10V
1 0..10V
2 4..20m
3 0..20mA
4 PT1000
5 NI1000
6 PT100
Wird Option 0 gewählt, kann an den betroffenen Analogeingang eine maximale Spannung von ±12,5V angelegt
werden (typischerweise ±10V/5mA). Wenn das Signal als Sollwert eingesetzt wird, kann die Umkehrung der
Drehrichtung des Antriebs durch Umkehrung der Spannungspolarität erzielt werden.
Wird Option 1 gewählt, kann an den betroffenen Analogeingang eine maximale Spannung von ±12,5V ange-
legt werden (typischerweise ±10V/5mA), oder ein Stromsignal von 0 ... 20 mA. Das Signal muss positiv sein
(typischerweise 10V/5mA).
Wird Option 2 gewählt, kann an den betroffenen Analogeingang ein Stromsignal von 4 ... 20 mA angelegt wer-
den. Das Signal muss positiv sein.
Wird am betroffenen Analogeingang Option 3 gewählt, kann ein Stromsignal von 0...20 mA angeschlossen
werden. Das Signal muss positiv sein.
Wird am betroffenen Analogeingang Option 4 gewählt, kann ein von einer PT1000-Sonde kommendes Signal
angeschlossen werden.
Wird am betroffenen Analogeingang Option 5 gewählt, kann ein von einer NI1000-Sonde kommendes Signal
angeschlossen werden.
Wird am betroffenen Analogeingang Option 6 gewählt, kann ein von einer PT100-Sonde kommendes Signal
angeschlossen werden.
Menü PAR Beschreibung
14.35 1604 Ana Eingang 1X Skal
14.46 1654 Ana Eingang 2X Skal
Einstellung eines Multiplikationskoeffizienten, der auf den entsprechenden Analogeingang angewendet wird.

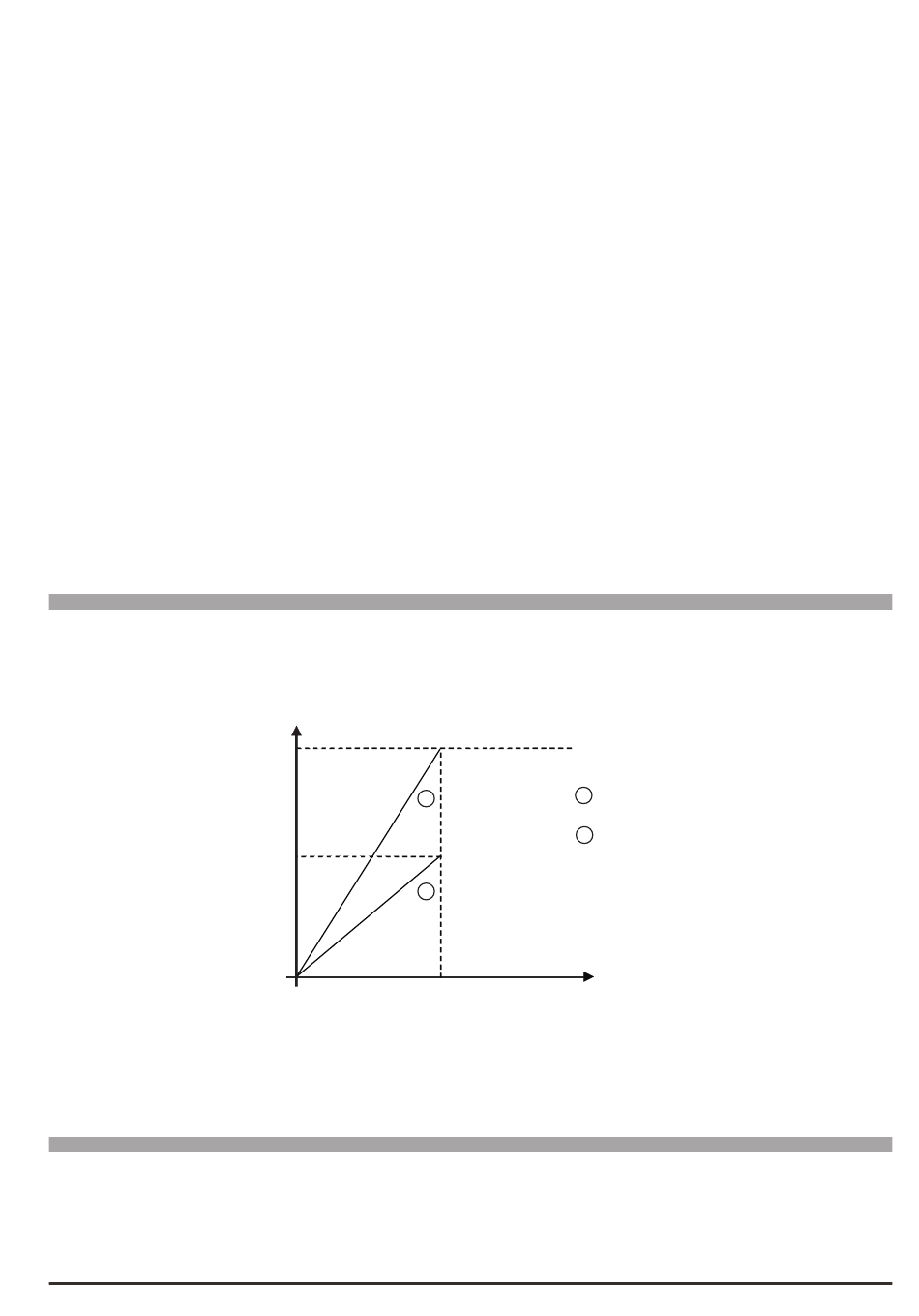

Beispiel :
Der Drehzahlsollwert eines Antriebs wird mit einer maximalen externen Spannung von 5 V zugewiesen. Mit die-
sem Wert muss der Antrieb die höchstzulässige Drehzahl erreichen (die mit Full Scale Speed eingestellt wurde).
Als Parameter Ana Eingang X Skal wird der Skalenfaktor 2 (10V : 5V) eingegeben.
Menü PAR Beschreibung
14.36 1606 Ana Eing 1XOffset ST
14.47 1656 Ana Eing 2XOffset ST
Autotunning-Befehl für das Offset des entsprechenden Analogeingangs der Erweiterungskarte. Automatische
Feinadaption des Eingangs. Zur Durchführung der Selbstadaption das Eingangssignal auf seinen Mindestwert
einstellen und den Befehl ausführen. Die ein Offset enthaltenden Bedingungen können ausgeglichen werden.
ADV200 • Beschreibung der Funktionen und Parameterliste
UM Typ
FLOAT
FLOAT
Speed
100%
2
50%
0
UM Typ
BIT
BIT
FB BIT Def
1.0
1.0
1
2
1
5V
10V
FB BIT Def
0
0
Min Max
-20.0 20.0
-20.0 20.0
Analog inp xX scale = 1,0
Analog inp xX scale = 2,0
Min Max
0 1
0 1
Zugr Mod
RW FVS
RW FVS
Zugr Mod
RWZ FVS
RWZ FVS
67
