6 – RAMPEN

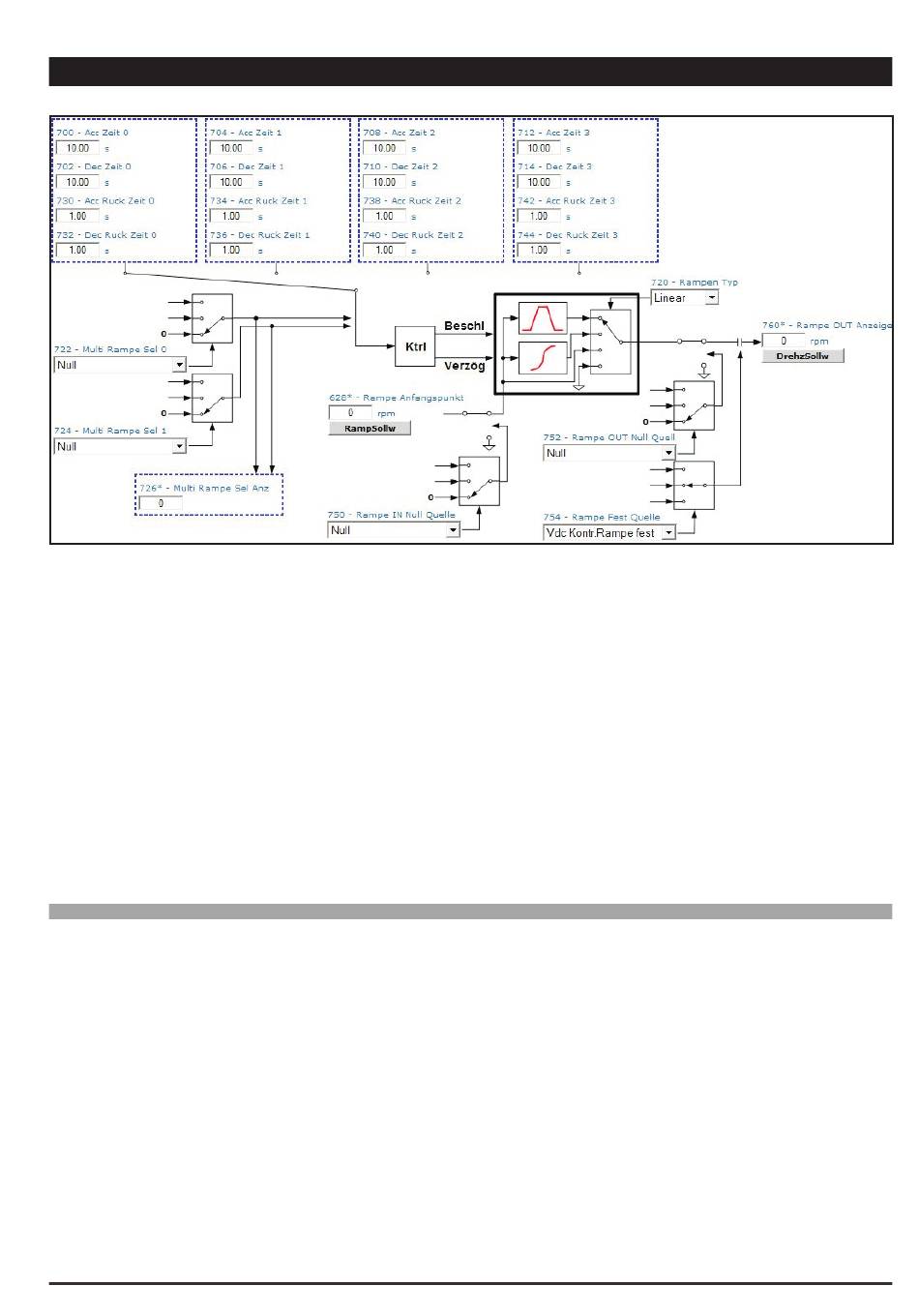

Die Rampe (Sollwertintegrator) bestimmt die Beschleunigungs- und Verzögerungszeiten des Antriebs. Die Zeiten kön-
nen unabhängig voneinander eingestellt werden.
Für den Schnell Stopp-Befehl, der über die Klemmleiste aktiviert werden kann, werden die in den Parametern Acc
Zeit3 und Dec Zeit3 spezifizierten Rampenzeiten verwendet.
Die Rampe kann mit linearer Form oder in Form einer S-Kurve gewählt werden.
Die Sollwerte können auf unterschiedliche Weise eingestellt werden:
- mit den Sollwerte Dig Ramp Ref 1 und/oder Dig Ramp Ref 2
- mit der Funktion Sollwert Wahl
- mit der Funktion Motorpotentiometer
- mit der Funktion Jog
Der Rampengenerator kann in der Konfiguration "stand alone" verwendet werden. Wenn er deaktiviert ist (Rampen
typ = Aus), haben die Befehle "Antriebsfreigabe, Betrieb/Stopp und Schnell Stopp" keine Auswirkungen auf den
Rampengenerator. In diesem Zustand kann der Rampengenerator getrennt verwendet werden.
Menü PAR Beschreibung
6.1 700 Acc Zeit 0
6.2 702 Dec Zeit 0
6.3 704 Acc Zeit 1
6.4 706 Dec Zeit 1
6.5 708 Acc Zeit 2
6.6 710 Dec Zeit 2
6.7 712 Acc Zeit 3
6.8 714 Dec Zeit 3
Die Zeiten der Beschleunigungs- und Verzögerungsrampe werden verwendet, um plötzliche Änderungen in der
Antriebsausgangsfrequenz zu vermeiden, die zu mechanischen Schocks, zu hohen Stromwerten am Motor und
zu hohen Spannungswerten im DC-Bus führen könnten. Die Beschleunigungszeiten (6.1, 6.3, 6.5, 6.7) sind als
die Zeit ausgedrückt, die notwendig ist, um die Frequenz von null auf den im Parameter Full Scale Speed (Par.
680) eingestellten Höchstwert zu bringen. Die Verzögerungszeiten (6.2, 6.4, 6.6, 6.8) hingegen sind als die Zeit
ausgedrückt, die notwendig ist, um die Frequenz von dem im Parameter Full Scale Speed (Par. 680) einge-
ADV200 • Beschreibung der Funtionen und Parameterliste
UM Typ FB BIT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
s FLOAT
Def Min
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
10.00 0.01
Max Zugr Mod
1000.00 RW FVS
1000.00 RW FVS
1000.00 ERW FVS
1000.00 ERW FVS
1000.00 ERW FVS
1000.00 ERW FVS
1000.00 ERW FVS
1000.00 ERW FVS
