3.4.6 Steuerleitungen

3.4.6.1 Steuerklemmentypen

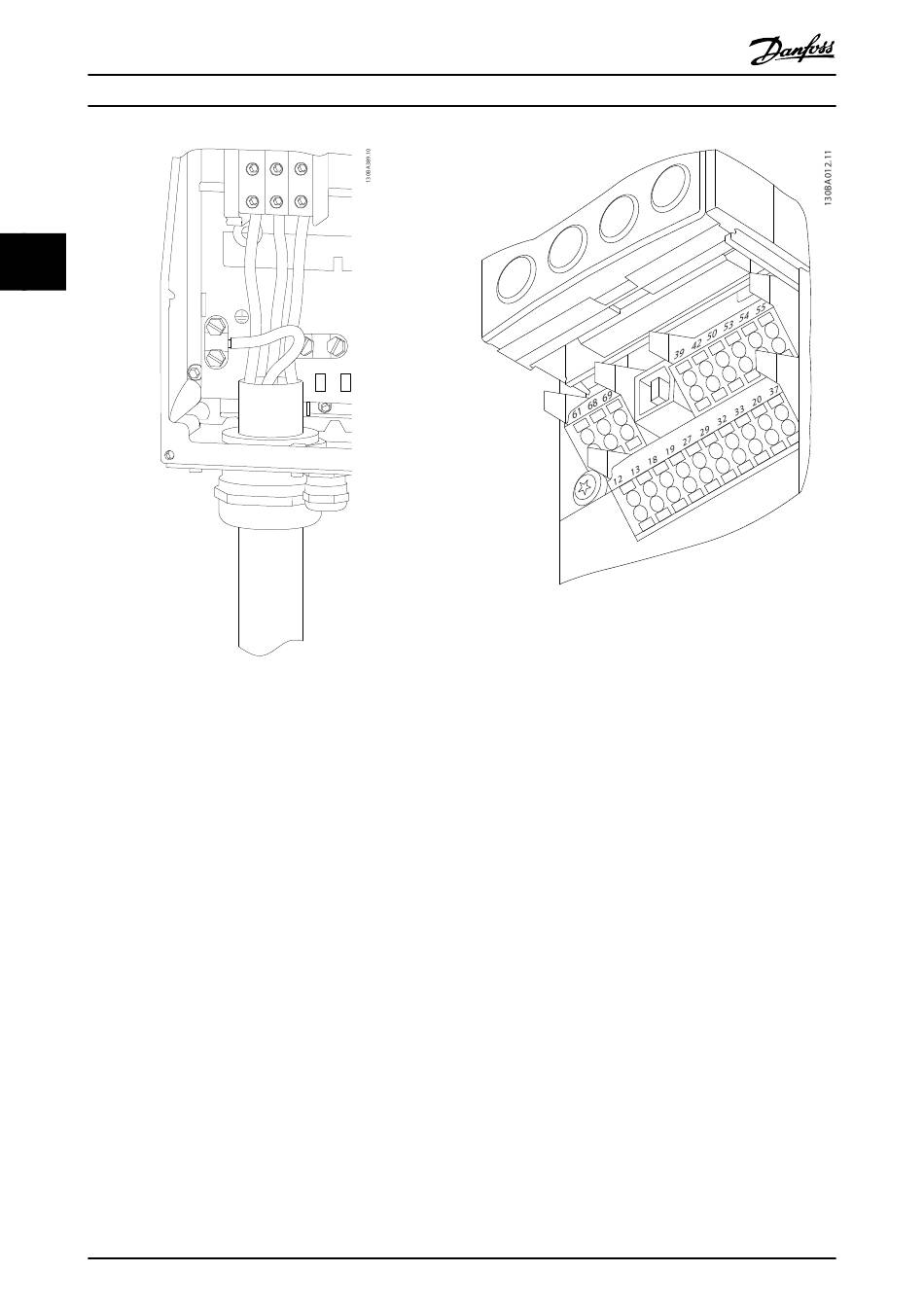

Abbildung 3.28 zeigt die steckbaren Anschlüsse des
Frequenzumrichters. Tabelle 3.4 fasst Klemmenfunktionen
und Werkseinstellungen zusammen.
22
VLT® Refrigeration Drive 1,1-90 kW Produkthandbuch
91
92
93
L1
L2
L3
95
®
MG16E103 - VLT
2
Abbildung 3.28 Lage der Steuerklemmen
•
Anschluss 1 stellt vier programmierbare Digital-
eingangsklemmen, zwei zusätzliche digitale
Klemmen, die entweder als Eingang oder
Ausgang programmiert werden können, eine 24-V
DC-Klemmen-Versorgungsspannung und einen
„Common"-Ausgang für eine optionale, vom
Kunden bereitgestellte 24-V-DC-Spannung bereit
•
Anschluss 2, Klemmen (+)68 und (-)69, sind für
eine serielle RS485-Kommunikationsverbindung
bestimmt
•
Anschluss 3 stellt zwei Analogeingänge, einen
Analogausgang, 10-V DC-Versorgungsspannung
und „Common"-Anschlüsse für die Ein- und
Ausgänge bereit
•
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit dem Frequenzumrichter
•
Der Frequenzumrichter stellt ebenfalls zwei Form-
C-Relaisausgänge bereit, die sich je nach
Konfiguration und Größe des Frequenzumrichters
an verschiedenen Positionen befinden
•
Einige Optionsmodule, die zur Bestellung mit
dem Gerät verfügbar sind, stellen ggf. weitere
Klemmen bereit. Näheres finden Sie im Handbuch
der Geräteoption.
Nähere Angaben zu Klemmenspezifikationen finden Sie in
11.2 Allgemeine technische Daten.
