Steuerklemmentypen - Danfoss VLT AQUA Drive FC 202 Produkthandbuch

Elektrische Installation

4.8.1 Steuerklemmentypen

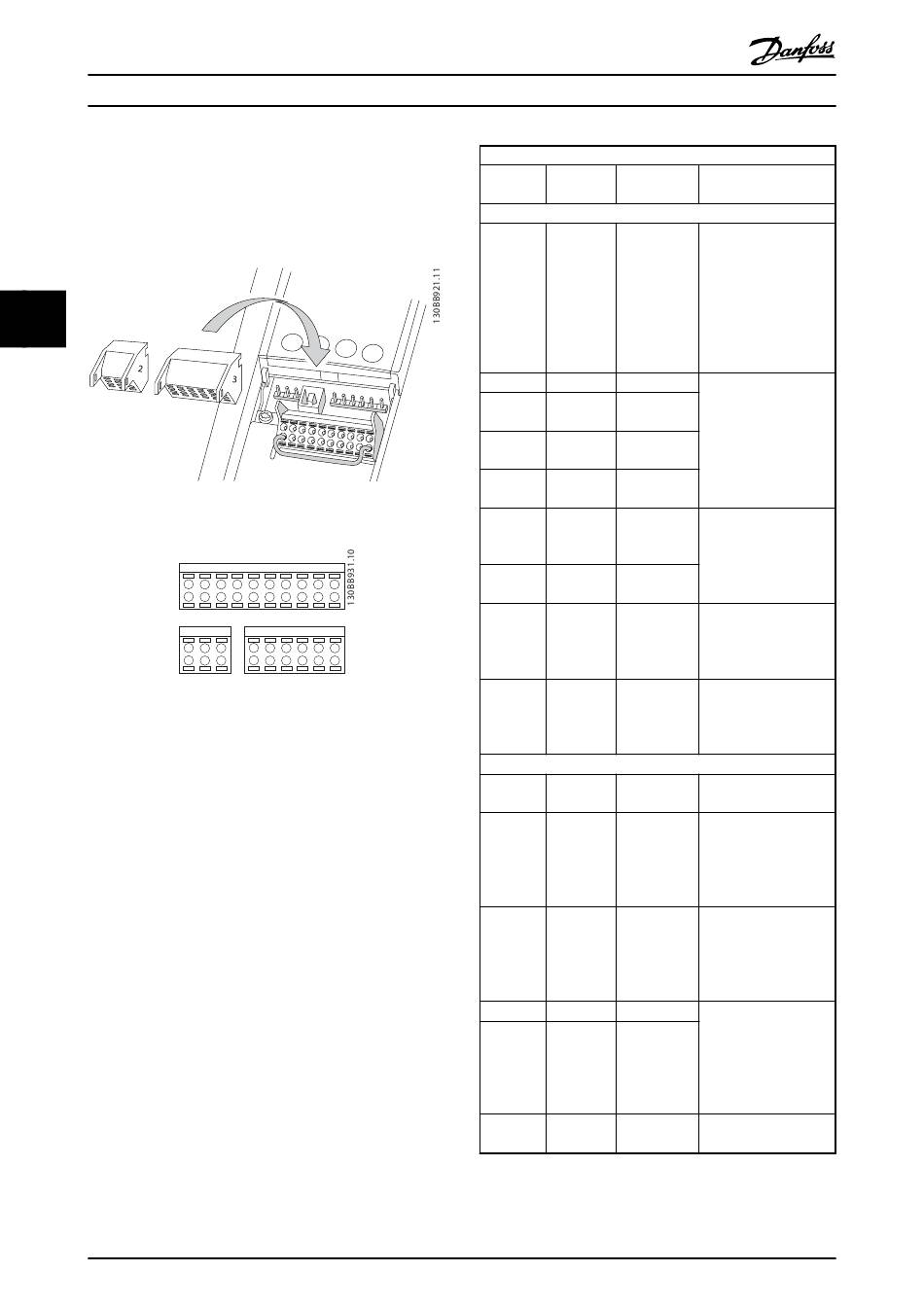

In Illustration 4.7 und Illustration 4.8 sind die entfernbaren
Frequenzumrichteranschlüsse zu sehen. Table 4.3 fasst
Klemmenfunktionen und Werkseinstellungen zusammen.
4 4
Illustration 4.7 Lage der Steuerklemmen
Illustration 4.8 Klemmennummern
•
Anschluss 1 stellt 4 programmierbare Digitalein-
gangsklemmen, 2 zusätzliche digitale Klemmen,
die entweder als Eingang oder Ausgang
programmiert werden können, eine 24-V-DC-
Klemmen-Versorgungsspannung und einen
Bezugspotentialausgang für eine optionale, vom
Kunden bereitgestellte 24-V-DC-Spannung bereit.
•
Anschluss 2, Klemmen (+) 68 und (-) 69, sind für
eine serielle RS485-Kommunikationsverbindung
bestimmt.
•
Anschluss 3 stellt 2 Analogeingänge, 1
Analogausgang, 10-V-DC-Versorgungsspannung
und Bezugspotentialanschlüsse für die Ein- und
Ausgänge bereit.
•
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit der MCT 10
Konfigurationssoftware.
18
Produkthandbuch
4
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39 42 50 53 54 55
Danfoss A/S © Ver. 2014-05-14 All rights reserved.
Klemme Parameter
12, 13 -
18 5-10
19 5-11
1
32 5-14
33 5-15
27 5-12
29 5-13
20 -
37 -
39 -
42 6-50
50 -
53 6-1
54 6-2
55 -
Klemmenbeschreibung
Werksein- Beschreibung
stellung
Digitaleingänge/-ausgänge
+24 V DC 24-V-DC-Versorgungss-
pannung für
Digitaleingänge und
externe Messwandler.
Der maximale
Ausgangsstrom ist
200 mA für alle 24-V-
Lasten.
[8] Start Digitaleingänge.
[0] Ohne
Funktion
[0] Ohne
Funktion
[0] Ohne
Funktion
[2] Für Digitaleingang und
Motorfreilauf -ausgang. Werksein-
(inv.) stellung ist Eingang.
[14] Festdrz.
(JOG)
„Common" für Digital-
eingänge und 0-V-
Potenzial für 24-V-
Stromversorgung.
Sicher Sicherer Eingang
abgeschalte- (optional). Dient zur
tes Moment sicheren Abschaltung
(STO) des Motormoments.
Analogeingänge/-ausgänge
Bezugspotenzial für
Analogausgang
Drehzahl 0 – Programmierbarer
Max. Drehzahl Analogausgang. Das
Analogsignal ist
0-20 mA oder 4-20 mA
bei maximal 500 Ω.
+10 V DC 10 V DC Analogversor-
gungsspannung für
Potenziometer oder
Thermistor. 15 mA
maximaler
Sollwert Analogeingang. Für
Spannung oder Strom.
Istwert
Schalter A53 und A54
dienen zur Auswahl
von Strom [mA] oder
Spannung [V].
Bezugspotenzial für
Analogeingang.
MG20MA03
