Elektrische Installation
Verfahren
1. Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 4.9).
2. Je nach Konfiguration der Geräte schließen Sie
die Netzzuleitung an die Netzeingangsklemmen
oder den Netztrennschalter an.
3. Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in4.3 Erdung.
4. Stellen Sie bei einer Versorgung aus einer
isolierten Netzquelle (IT-Netz oder potenzialfreie
Dreieckschaltung) oder TT/TN-Netz mit geerdetem
Zweig (geerdeter Dreieckschaltung) sicher, dass
14-50 EMV-Filter ausgeschaltet ist, um Beschädi-
gungen des Zwischenkreises zu verhindern und
Massekapazitätsströme gemäß IEC 61800-3 zu
vermeiden.

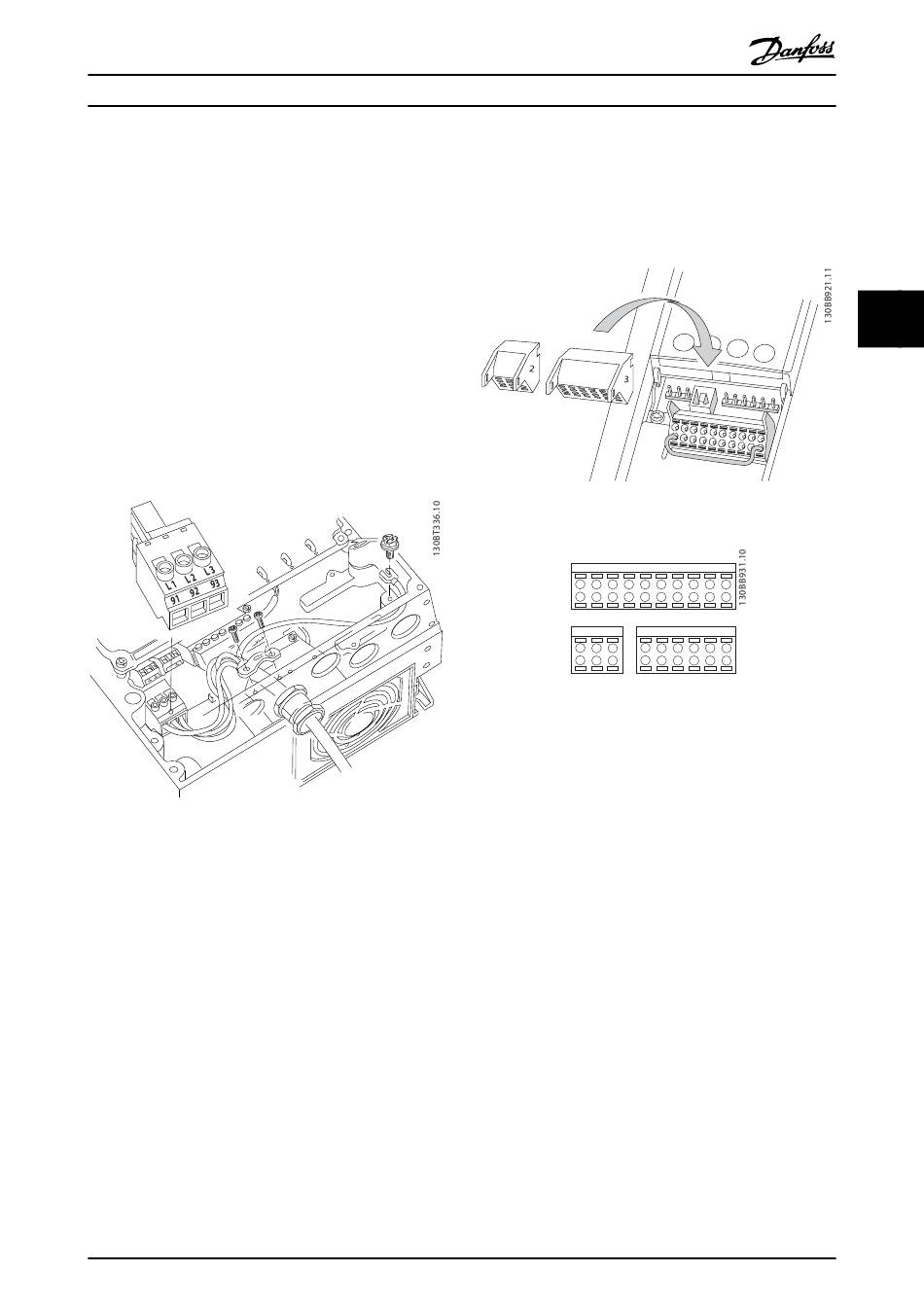

Abbildung 4.9 Netzanschluss

4.8 Steuerleitungen

•
Trennen Sie Steuerleitungen von Hochspannungs-
bauteilen des Frequenzumrichters.
•
Ist der Frequenzumrichter an einen Thermistor
zur PELV-Isolierung angeschlossen, müssen
optionale Thermistorsteuerkabel zur Beibehaltung
des PELV-Schutzgrads verstärkt/zweifach isoliert
sein. Wir empfehlen eine 24-V-DC-Versorgung.
®
Produkthandbuch für VLT HVAC Drive

4.8.1 Steuerklemmentypen

Abbildung 4.10 zeigt die steckbaren Anschlüsse des
Frequenzumrichters. Tabelle 4.3 fasst Klemmenfunktionen
und Werkseinstellungen zusammen.
Abbildung 4.10 Lage der Steuerklemmen
Abbildung 4.11 Klemmennummern
•
•
•
•
MG11AJ03 - Ver. 2013-11-01
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39 42 50 53 54 55
Anschluss 1 stellt vier programmierbare Digita-
leingangsklemmen, zwei zusätzliche digitale
Klemmen, die entweder als Eingang oder
Ausgang programmiert werden können, eine 24 V
DC-Klemmen-Versorgungsspannung und einen
Bezugspotenzialausgang für eine optionale, vom
Kunden bereitgestellte 24-V DC-Spannung bereit.
Anschluss 2, Klemmen (+)68 und (-)69, sind für
eine serielle RS485-Kommunikationsverbindung
bestimmt.
Anschluss 3 stellt zwei Analogeingänge, einen
Analogausgang, 10-V DC-Versorgungsspannung
und Bezugspotenzialanschlüsse für die Ein- und
Ausgänge bereit
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit der MCT 10
Konfigurationssoftware
4
4
1
