Installieren
2.4.5.2 Steuerklemmentypen
Abbildung 2.19 zeigt die steckbaren Anschlüsse des Frequen-
zumrichters. Klemmenfunktionen und Werkseinstellungen
werden in Tabelle 2.3 zusammengefasst.
2
2

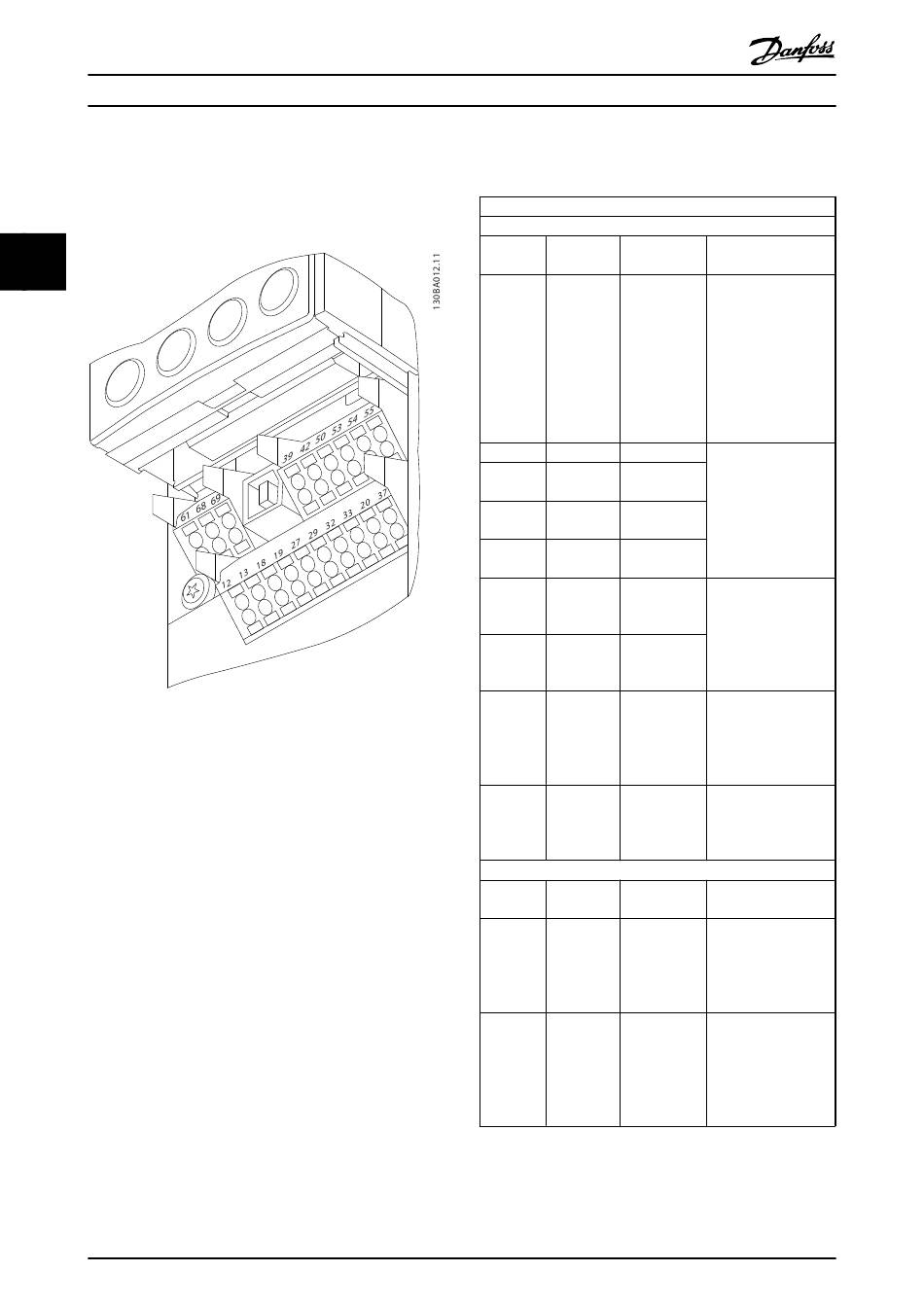

Abbildung 2.16 Lage der Steuerklemmen
•
Anschluss 1 liefert vier programmierbare Digital-
eingangsklemmen, zwei zusätzliche digitale
Klemmen programmierbar entweder als Eingang
oder Ausgang, eine 24-VDC-Klemmen-Versor-
gungsspannung und eine Bezugspotentialklemme
für optionale, kundenseitig gelieferte 24-V-DC-
Spannung.
•
Anschluss 2 sind Klemmen (+)68 und (-)69 für den
Anschluss einer seriellen RS-485-Schnittstelle.
•
Anschluss 3 liefert zwei Analogeingänge, einen
Analogausgang, 10-V-DC-Versorgungsspannung
und Bezugsklemmen für die Eingänge und den
Ausgang.
•
Anschluss 4 ist ein USB-Anschluss, der zur
Verwendung mit der MCT 10 Software zur
Verfügung steht.
•
Es sind ebenfalls zwei Form-C-Relaisausgänge
vorgesehen, die sich an verschiedenen Positionen
abhängig von der Frequenzumrichterkonfiguration
und -größe befinden.
•
Einige mit dem Gerät bestellbare Optionen stellen
zusätzliche Klemmen zur Verfügung. Siehe dazu
das Handbuch im Lieferumfang der Geräteoption.
18
4
2
1
MG.11.AE.03 - VLT
®
Produkthandbuch für VLT
HVAC Drive
Nähere Angaben zu den Klemmennennwerten siehe 10.2
Allgemeine technische Daten.
Klemme
12, 13
3
18
19
32
33
27
29
20
37
39
42
50
®
ist eine eingetragene Marke von Danfoss.
Klemmenbeschreibung
Digitalein-/-ausgänge
Werks-
Parameter
einstellung
-
+24 V DC
24 V DC-Versorgungs-
spannung Der
maximale
Ausgangsstrom ist
insgesamt 200 mA für
alle 24-V-Lasten.
Verwendbar für Digita-
leingänge und externe
Messumformer.
5-10
[8] Start
5-11
[0] Ohne
Funktion
5-14
[0] Ohne
Digitaleingänge.
Funktion
5-15
[0] Ohne
Funktion
5-12
[2]
Mit diesem Parameter
Motorfreilauf
kann die Klemme als
(inv.)
Digitaleingang oder -
ausgang konfiguriert
5-13
[14] Festdrz.
werden. Werksein-
(JOG)
stellung ist Eingang.
-
Common (Bezugspo-
tential) für
Digitaleingänge und 0-
V-Potential für 24-V-
Versorgung.
-
Sichere
Abschaltung
(optional) Sicherer
Motormoment
Eingang. Für STO
(STO)
verwendet.
Analogeingänge/-ausgänge
-
Masse für Analog-
ausgang.
6-50
Drehzahl 0 -
Programmierbarer
Max. Drehzahl
Analogausgang. Das
analoge Signal ist 0/4
bis 20 mA bei einem
Maximum von 500 Ω.
-
+10 V DC
10 V DC analoge
Versorgungsspannung.
15 mA maximal
gemeinhin für Potenti-
ometer oder
Thermistor verwendet.
Beschreibung
