Physiologische Kurven

Zusätzliche Informationen finden Sie in Kapitel 4,
Physiologische Kurven in der Gebrauchs-
anweisung.

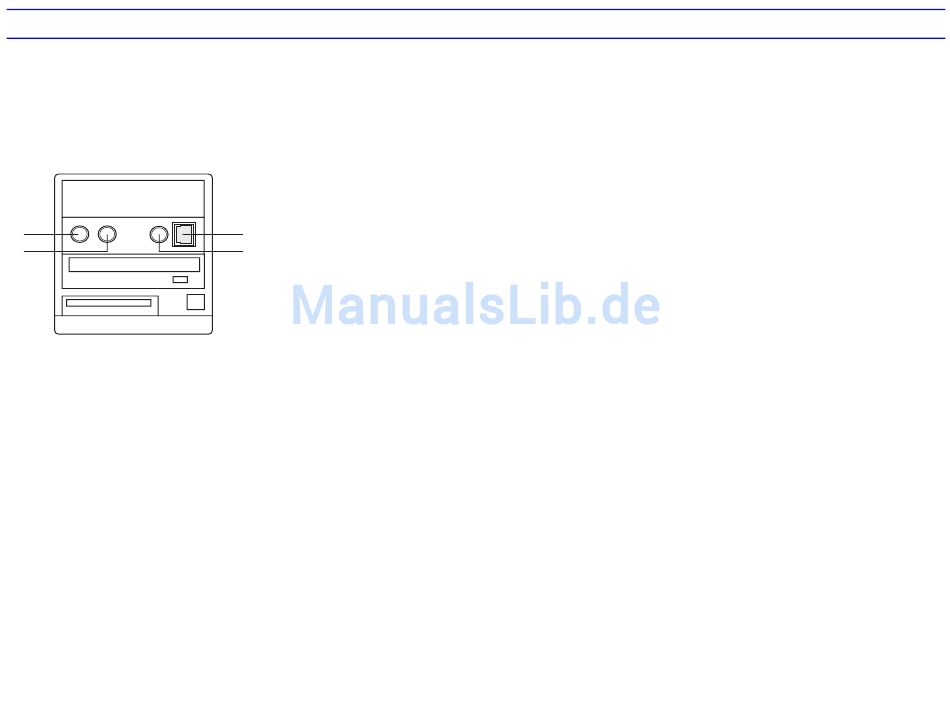

Anschließen der Elektroden
1
2
1. Fußschalter (schwarz)
2. Phono (blau)
3. EKG intern (gelb)
4. EKG (grün)
Einstellen der EKG- und Phono-
Anzeige
Verändern der Kurvendurchlauf-
geschwindigkeit im 2D-Mode
Zum Verändern der
Kurvendurchlaufgeschwindigkeit im 2D-Mode:
1. Drücken Sie Physio, um das Menü mit den
EKG- und Phono-Softtasten anzuzeigen.
2. Stellen Sie mit dem Drehknopf Horiz.
Durchlauf die Durchlaufgeschwindigkeit ein.
Verändern der Amplitude der EKG-
Kurve
Zum Verändern der Amplitude der EKG-Kurve:
1. Drücken Sie Physio.
2. Drehen Sie den Drehknopf Verst. EKG.
Zum Verändern der Position der EKG-Kurve:
1. Drücken Sie Physio.
2. Drehen Sie den Drehknopf EKG Position.
3
Auswählen eines externen EKG-
4
Eingangs
Zum Auswählen der externen EKG-
Signalquelle:
1. Drücken Sie Physio.
2. Drücken Sie die Softtaste EKG Intern/Extern,
so dass auf dem Bildschirm Extern leuchtet.
Um zur internen EKG-Quelle zurückzukehren,
drücken Sie erneut die Softtaste EKG Intern/
Extern, so dass auf dem Bildschirm Intern
leuchtet.
Gefäßdiagnostische Messu
und Analysen
2305203-108 Rev. 4

Ausblenden der EKG-Signalkurve

Zum Ausblenden der EKG-Signalkurve:
1. Drücken Sie Physio.
2. Drücken Sie die EKG-Softtaste, um die EKG-
Signalkurve auszublenden. Die LED auf dem
Bildschirm wird abgedunkelt. Drücken Sie
erneut die EKG-Softtaste, um die EKG-
Signalkurve wieder anzuzeigen.
Verwenden des Herztonmikrofons
Zum Verwenden des Herztonmikrofons:
1. Schließen Sie das Mikrofon mit einem Kabel
am rückseitigen Anschlussfeld an.
2. Drücken Sie Physio.
3. Drücken Sie die Phono-Softtaste, um die
Phono-Kurve einzublenden.
Verändern der Position der Phono-
Kurve
Zum Verändern der Position der Phono-Kurve:
1. Drücken Sie Physio.
2. Drücken Sie den Softtasten-Drehknopf EKG
Position / Phono Position, um die Funktion
Phonoposition zu aktivieren.
3. Drehen Sie den Softtasten-Drehknopf Phono
Position.
Auswählen eines Phono-Filters
Zum Auswählen eines Phono-Filters:
1. Drücken Sie Physio.
2. Drücken Sie den Softtasten-Drehknopf Horiz.
Durchlauf / Phono Filter, um die Funktion
Phono Filter zu aktivieren.
3. Drehen Sie den Softtasten-Drehknopf Phono
Filter, um den geeigneten Phono-Filter
auszuwählen.
27
