4.
Betrieb
4.1.
Ein- und Ausschalten der Ausgänge
Die Ausgänge werden mit der Taste OPER aktiviert oder ausgeschaltet. Geschaltete
Ausgänge sind mit LED signalisiert.
Ausgeschaltete Ausgänge bedeuten:
- 0 V in Spannung und T/C Funktionen
- 0 mA in Stromfunktion
- LOW Status mit ausgeschaltetem Pull-Up Widerstand in Frequenzfunktion
- OPEN in RTD Funktion
- OPEN in Widerstand Funktion
4.2.
Anschlüsse am Frontpanel
Owner's Manual
HI, LO Anschlüsse für Spannung, Strom und T/C.
S, S Sense für Spannung in 4W, Vierleiter Konfiguration.
RTD Konnektor für externen Pt-100 Temperatursensor als
Anschlusskompensation für T/C Ausgabe.
GND Erdanschluss PE mit Gehäuse verbunden.
R/FREQ
Hilfs Ein- und Ausgang für 4W Vierleiter RTD und
Widerstandsausgabe, sowie Ei-und Ausgang für die
Frequenzfunktionen.
.

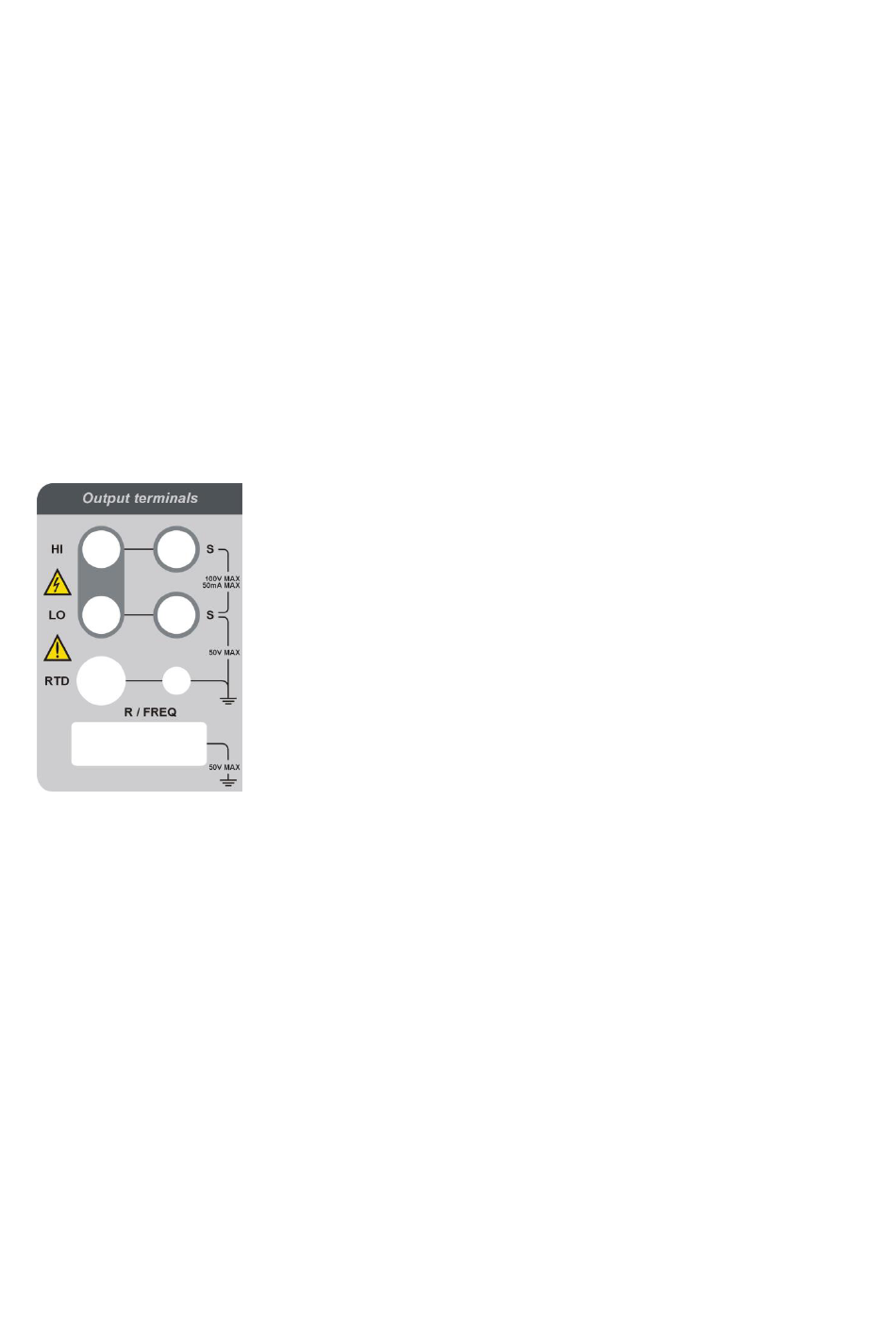

Bild 5 Anschlüsse am Frontpanel
OCM160 Precision DC Calibrator
12
