OCM160 Precision DC Calibrator
3. Beschreibung
3.1.
Frontpanel
1
2
3
4
5

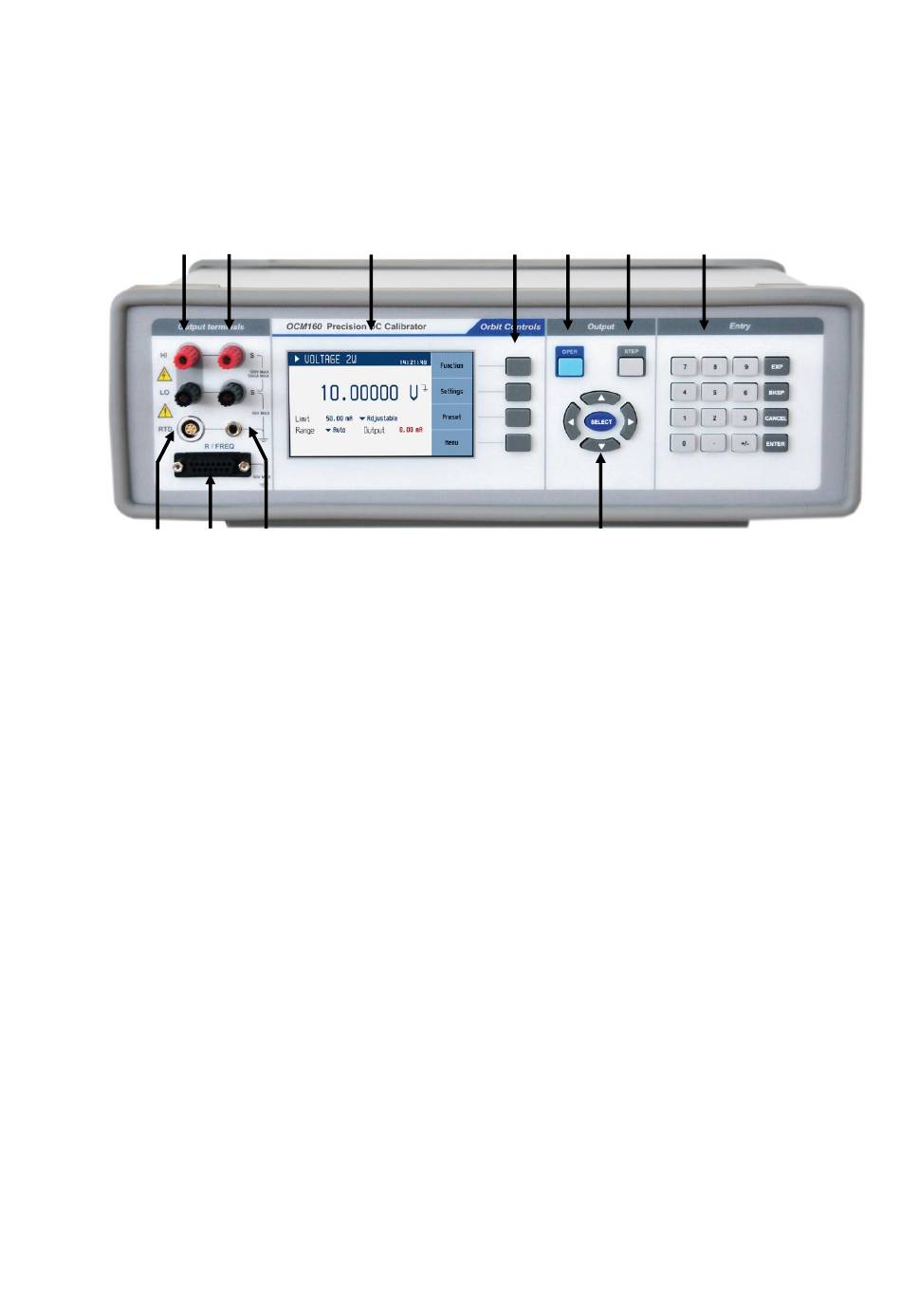

Bild 2 Frontpanel
1
Spannung / Strom Anschlüsse
HI/LO Zweileiter. LO-Anschluss ist bis 50V p-p gegen Gehäuse (PE) floatend.
2
Spannung Sense Anschluss
S/S Sens Anschlüsse für 4W Spannung-Vierleiteranschluss
3
RTD Anschluss
RTD Konnektor für T/C Anschlusskompensation.
4
R/FREQ terminal
RTD (Widerstand) Simulation und Frequenz Ausgang und Messung.
5
GND Anschluss
Schutzerde mit Gehäuse verbunden.
Wenn das angeschlossene Messgerät nicht geerdet ist, es wird empfohlen GND mit –OUT
zu verbinden.
9
6
7
Orbit Controls AG
8
9
10
11
