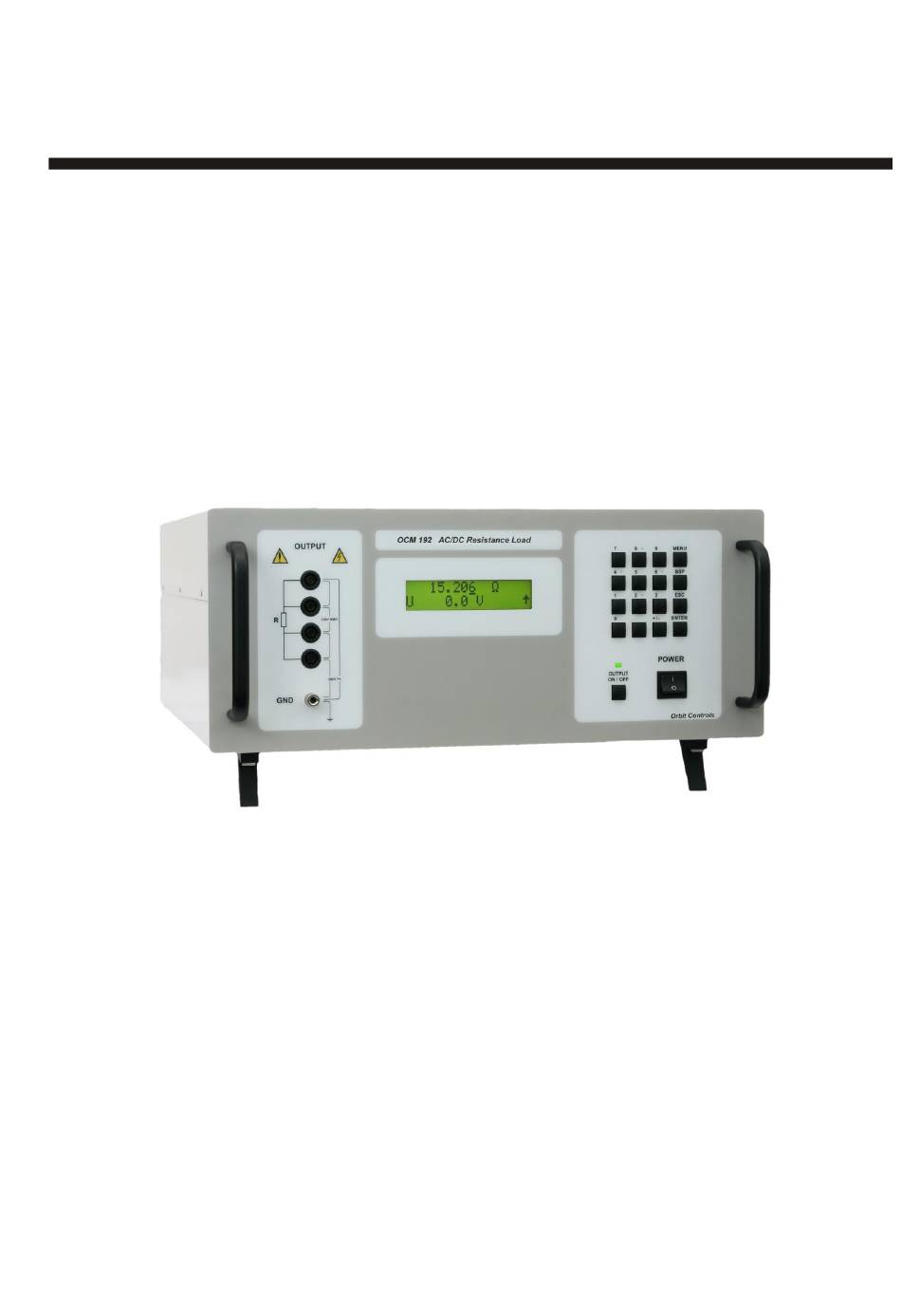

- Seite 1 OCM-192 AC/DC Widerstandslast Betriebsanleitung ORBIT CONTROLS AG Zürcherstrasse 137 CH-8952 Schlieren-Zürich Switzerland +41 44 730 2753 info@orbitcontrols.ch...
-
Seite 3: Inhaltsverzeichnis
SYSTEMSTEUERUNG ..........................19 9.1. IEEE-488 B ......................19 US PROPERTIES 9.2. RS232 ..............................19 9.3..............................20 YNTAX ELEKTRISCHE FUNKTION ....................... 25 TECHNISCHE DATEN ........................26 GENAUIGKEITEN ..........................27 BESTELLINFO ............................. 27 APPENDIX A OCM-192 MENU STRUKTUR ................28 Betriebsanleitung... -
Seite 4: Generell
15.000 Ohm und 300 kOhm und Leistungen bis 3000W. Sie ist vorwiegen zum Testen von AC/DC Netzgeräten, Transformatoren und anderen Geräten bestimmt. Der gewünschte Widerstandswert parallel-serieller Kombination Leistungswiderständen erzeugt. Der Wert wird am Display dargestellt. OCM-192 ist prozessorgesteuertes Gerät Software-Eigenkalibration, welche erlaubt jede Widerstandsabweichung zu eliminieren. -
Seite 5: Vorbereitung Für Den Betrieb
Netzkabel anschließen. Mit den Ein-Aus Schalter am Frontpanel einschalten. Das Display leuchtet auf. Während ca. 5 Sek. werden interne Tests durchgeführt, danach zeigt das Display die Geräteversion: OCM-192 oder OCM-192A. OCM192 wird in die Referenzeinstellung gesetzt: Funktion Resistance 100 Ω... -
Seite 6: Beschreibung
Orbit Controls AG OCM-192 AC/DC Widerstandslast 4. Beschreibung 4.1. Frontpanel 1. Ausgänge Der gewählte Widerstand R ist in 2-, 3- oder 4-Leiteranschluss zugänglich. 2. Display Auf dem Display werden der gewählte Widerstand und die anliegende Spannung (nur beim Modell OCM192A) sowie zusätzliche Symbole dargestellt. - Seite 7 OCM-192 AC/DC Widerstandslast Orbit Controls AG 3. Tastenfeld Der Widerstandswert kann über die Tastatur eingegeben werden. Tasten 2, 4, 6 und 8 haben auch Cursorfunktion. Weitere Tasten: Taste Funktion MENU Zugang zu SETUP/CALIBRATION MENU. Löschen der letzten Eingabe. Löscht den eingegebenen Wert oder aktiviert die Cursortasten-Funktion.
-
Seite 8: Rückwand
Orbit Controls AG OCM-192 AC/DC Widerstandslast 4.2. Rückwand An der Rückwand befinden sich die Schnittstellen RS232 oder IEEE488 (Option), der Netzstecker, Gerätebezeichnung mit Seriennummer sowie die Öffnungen für die Ventilatoren. Ventilationsöffnungen Netzstecker Sicherung Gerätebezeichnung mit SN RS-232 (IEEE488) Stecker Betriebsanleitung... -
Seite 9: Bedienung
OCM-192 AC/DC Widerstandslast Orbit Controls AG 5. Bedienung 5.1. Standard Modus Nach Einschalten erscheint am Display: OCM-192 OCM-192A Die obere Zeile zeigt den Ohmwert an, die untere die angelegte Spannung (nur beim Modell OCM-192A). Neuer Wert kann mit Cursortasten oder numerischer Tastatur gewählt werden. Die Cursortasten werden mit ENTER aktiviert, die numerische Tasten mit ESC. -
Seite 10: Setup Modus
Orbit Controls AG OCM-192 AC/DC Widerstandslast Numerische Tasten Die numerischen Tasten werden mit ESC aktiviert. Der gewählter Wert wird mit ENTER gespeichert. Mit ESC wird die Eingabe annulliert. OCM-192 Basisversion OCM-192A Vollversion 5.2. Setup Modus Alle Parameter sind im internen Speicher festgehalten. Einige Parameter können im Setup Menu frei gewählt werden. -
Seite 11: C/P Refresh Kalkulationsrate Für Strom- Und Leistung Funktionen
OCM-192 AC/DC Widerstandslast Orbit Controls AG c) Leistung - Power Konstant Leistung-Modus. Über die Last wird die Spannung gemessen. Gemäß Formel R = (Spannung)^2 / Soll-Leistung wird der Widerstand nachgeregelt. Die automatische Kalkulationsrate wird im Parameter “C/P refresh” gewählt. 5.3.1.2. -
Seite 12: Setzen Von Parametern (General)
Orbit Controls AG OCM-192 AC/DC Widerstandslast 5.3.2. Setzen von Parametern (General) Mit kann vorheriger Parameter (“Load”) kann mit “↑” gewählt werden. Mit “↓” zeigt das Display “Protected “. Mit “ENTER” können folgende Parameter gesetzt werden: 5.3.2.1. Piepser (Beeps) 5.3.2.1.1. Tastatur (Keyboard) a) Off –... -
Seite 13: Sprache (Language)
OCM-192 AC/DC Widerstandslast Orbit Controls AG 5.3.2.4. Sprache (LANGUAGE) Wahl: English, Cesky, Deutsch. 5.3.2.5. Geräteinformation (INFO) Interne Informationen über das Gerät: 5.3.2.5.1. Seriennummer Sechsstellige Seriennummer ‘xxxxxx’. 5.3.2.5.2. Firmware Version 5.3.2.6. Interfacewahl (Interface) 5.3.2.6.1. RS232 Baud Rate Wahl: 1200, 2400, 4800, 9600 oder 19200. -
Seite 14: Serviceebene (Service)
Orbit Controls AG OCM-192 AC/DC Widerstandslast 5.3.3.1.2. Voltmeter (Voltage) Kalibration internen Voltmeter beinhaltet vier Messpunkte. Detaillierte Beschreibung ist unter “Kalibration”. 5.3.3.2. Serviceebene (Service) Diese Position ist für Servicezwecke bestimmt und benötig ein Zugangspasswort. 5.3.3.2.1. Interne Gerätezustände (View) Fan speed: Ventilator Drehzahl. -
Seite 15: Kalibration
500 1030 k 2020 k 1 k 3990 k 2 k 7900 k 10 k 15.7 M 50 k 30 M 200 k 60 M 500 k 120 M 2 M OCM-192 (Basisversion) enthält R1…R9. OCM-192A (Vollversion) enthällt R1…R24. Betriebsanleitung... -
Seite 16: Kalibration Vom Voltmeter (Ocm-192A)
Orbit Controls AG OCM-192 AC/DC Widerstandslast Kalibration besteht aus präzise Messung von einzelnen Widerständen und die Eingabe deren Werte in den Speicher. R1 wird mit gewählt. Mit ENTER wird bestätigt. Mit OUTPUT ON wird der Widerstand an den Ausgang angeschlossen. -
Seite 17: Fehlermeldungen
OCM-192 AC/DC Widerstandslast Orbit Controls AG 7. Fehlermeldungen Fehler können auftreten: Nicht korrekte Bedienung wie beispielsweise Wahl außerhalb vom Bereich, Überlastung des Ausgangs, falsche Befehle über die Schnittstellen etc. Fehler von HW oder SW. Beispielfehler: Fehlermeldung Beschreibung WARNING: Zu hohe Lasttemperatur. -
Seite 18: Verifikation Der Parameter
Orbit Controls AG OCM-192 AC/DC Widerstandslast 8. Verifikation der Parameter Die Performance basiert auf Messung der einzelnen Widerstände am Ausgang mit Hilfe eines Standard-Multimeters. Messgerät Standard Multimeter (Ohmmeter) mit Nominalgenauigkeit von 0.01% im Bereich 10 bis 300 k (z.B. Agilent 34401A) Wahl Widerstandsmodus wird gewählt und das Standard-Ohmmeter in Vierleitertechnik an den... -
Seite 19: Systemsteuerung
OCM-192 AC/DC Widerstandslast Orbit Controls AG 9. Systemsteuerung OCM192 ist mit zwei Schnittstellen ausgerüstet, RS232 und IEEE-488 (als Option). Die Anschlüsse befinden sich auf der Rückseite Die Schnittstellenparameter werden im Setup Menu gesetzt. Die Geschwindigkeit von RS232 kann von 1200 bis 19200 Bd gewählt werden. -
Seite 20: Syntax
Orbit Controls AG OCM-192 AC/DC Widerstandslast 9.3. Syntax Die beschriebenen Befehle sind für die beiden Schnittstellen gleich (IEEE-488 und RS232). Alle Befehle sind in zwei Kolonnen aufgeführt: KEY WORD und PARAMETER KEY WORD enthält den Namen des Befehls. Der Befehl besteht aus einem oder mehreren Key Words. - Seite 21 OCM-192 AC/DC Widerstandslast Orbit Controls AG OUTPut subsystem This subsystem enables to activate or deactivate the instrument output. Keyword Parameters OUTPut [:STATe](?) <CPD> { ON | OFF } :SYNChronization(?) <CPD> { ON | OFF } OUTP[:STAT](?) <CPD> { ON | OFF } This command activates or deactivates output terminals.
- Seite 22 Orbit Controls AG OCM-192 AC/DC Widerstandslast [FUNC:]RES(?) <DNPD> This command sets the output resistance value. <DNPD> Parameter represents the value of the output resistance expressed in Ω. If query is sent, the instrument returns the value of output resistance using standard exponential format.
- Seite 23 OCM-192 AC/DC Widerstandslast Orbit Controls AG MEASure subsystem This subsystem allows controling the internal multimeter. Keyword Parameters MEASure :VOLTage? :CURRent? :POWer? MEAS:VOLT? This query returns value measured by the voltmeter. Example: MEAS:VOLT? Instrument returns measured value MEAS:CURR? This query returns value measured by the voltmeter and converted to current.
- Seite 24 Orbit Controls AG OCM-192 AC/DC Widerstandslast CONF: DEV(?) <DNPD> This command defines maximal allowed deviation for continual regulation in functions CURR (current) and POW (power). <DNPD> Parameter represents allowed deviation expressed in %. If query is sent, the instrument returns the value of deviation using standard exponential format.
-
Seite 25: Elektrische Funktion
OCM-192 AC/DC Widerstandslast Orbit Controls AG I/D (instrument identification) *IDN? This command returns the identification of the manufacturer, model, serial number and firmware revision. The reply is formatted as follows: ORBIT,M-192,100002,1.22 Clear status *CLS This command clears the Error Queue. -
Seite 26: Technische Daten
> 2 G (at 500V DC) * Basisversion OCM-192 erlaubt die Wahl von 64 festen Werten: 15.0, 15.5, 16.0, 16.5, 17.0, 17.5, 18.0, 18.5, 19.0, 19.5, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 32, 34, 36, 38,... -
Seite 27: Genauigkeiten
5 ºC gültig. Ungenauigkeiten beinhalten Langzeit-Stabilität, Temperaturkoeffizient, Linearität, Last- und Netzschwankungen sowie die Nachvollziehbarkeit von Werkstandarden zum Nationalstandard. Die Genauigkeiten in % sind auf Wert bezogen. Spezifizierte Genauigkeiten sind für 1 Jahr gültig. Widerstände (OCM-192 nur bis 4700 ) Bereich Genauigkeit 15.000 - 99.999 ... -
Seite 28: Appendix Aocm-192 Menu Struktur
Orbit Controls AG OCM-192 AC/DC Widerstandslast 14. Appendix A OCM-192 Menu Struktur Setup Menu hat folgende Struktur: - Load - General - Proteste OCM-192 hat zwei Zugangsebenen mit Passwort geschützt: Calibration (calibration laboratory) Service (service organization) Resistance Load... - Seite 29 OCM-192 AC/DC Widerstandslast Orbit Controls AG Interface Active RS232/IEE488 RS232 Baud Rate IEEE488 addr. R1…Rxx R constant Protected Calibration Voltage U DC pos U DC neg U AC low U AC high View Fan speed Service Temp. heat sink Temp. others...
