Orbit Controls AG

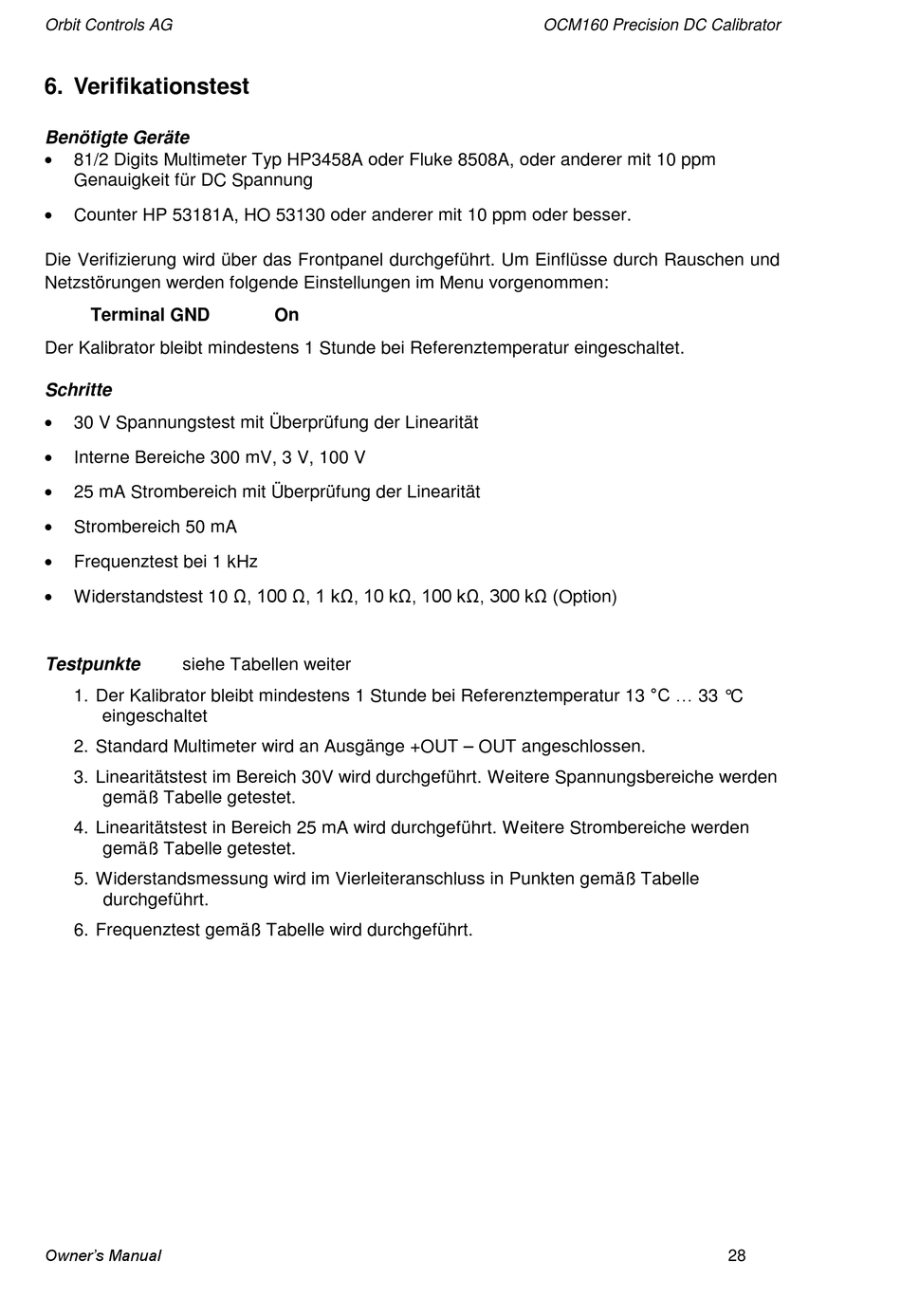

6. Verifikationstest

Benötigte Geräte

81/2 Digits Multimeter Typ HP3458A oder Fluke 8508A, oder anderer mit 10 ppm
Genauigkeit für DC Spannung

Counter HP 53181A, HO 53130 oder anderer mit 10 ppm oder besser.
Die Verifizierung wird über das Frontpanel durchgeführt. Um Einflüsse durch Rauschen und
Netzstörungen werden folgende Einstellungen im Menu vorgenommen:
Terminal GND
Der Kalibrator bleibt mindestens 1 Stunde bei Referenztemperatur eingeschaltet.
Schritte

30 V Spannungstest mit Überprüfung der Linearität

Interne Bereiche 300 mV, 3 V, 100 V

25 mA Strombereich mit Überprüfung der Linearität

Strombereich 50 mA

Frequenztest bei 1 kHz

Widerstandstest 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 300 kΩ (Option)
Testpunkte siehe Tabellen weiter
1. Der Kalibrator bleibt mindestens 1 Stunde bei Referenztemperatur 13 °C ... 33 °C
eingeschaltet
2. Standard Multimeter wird an Ausgänge +OUT – OUT angeschlossen.
3. Linearitätstest im Bereich 30V wird durchgeführt. Weitere Spannungsbereiche werden
gemäß Tabelle getestet.
4. Linearitätstest in Bereich 25 mA wird durchgeführt. Weitere Strombereiche werden
gemäß Tabelle getestet.
5. Widerstandsmessung wird im Vierleiteranschluss in Punkten gemäß Tabelle
durchgeführt.
6. Frequenztest gemäß Tabelle wird durchgeführt.
Owner's Manual
On
OCM160 Precision DC Calibrator
28
