OCM160 Precision DC Calibrator
4.3.
Wahl der Funktion
Die Funktion kann mit der Softtaste „Function" gewählt werden. Neue Funktion kann
mit Kursortasten ▲▼ oder Display Softkeys gewählt werden. Mit SELECT, ENTER oder
„OK" wird die Wahl bestätigt.

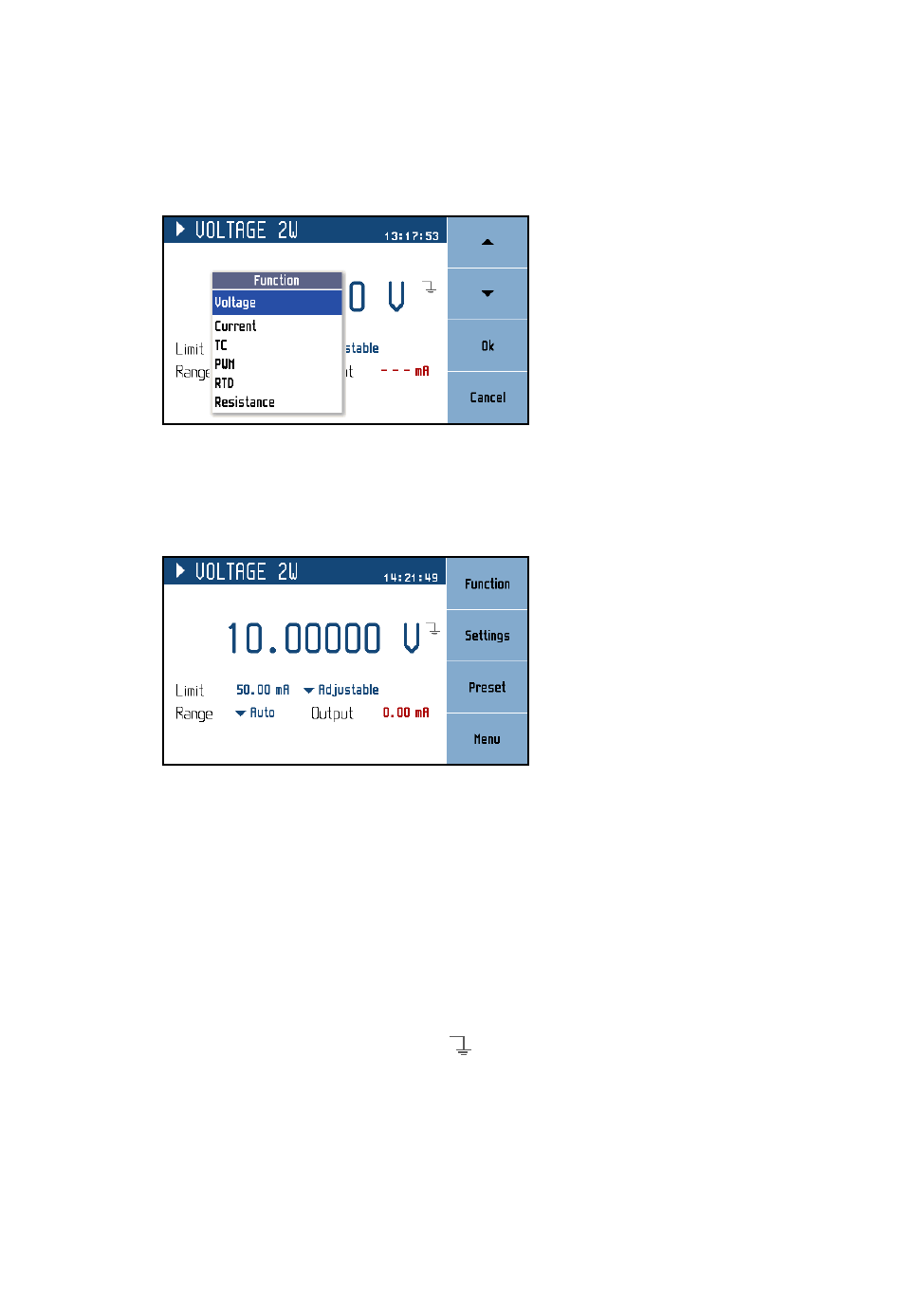

Bild 6 Funktionswahl
Spannung - Voltage
Direkte Wahl der DC Spannung.
Bild 7 Spannung - Voltage Display
Parameter:
Limits:
Bereiche:
Ausgang:
Hilfsparameter (Settings):
Anschluss Sense:
Anschluss GND:
Schritte:
13
1.00 mA ... 50.00 mA
Maximaler Strom ohne Limitierung der Ausgangsspannung.
Der Parameter kann Schalterposition "Adjustable" gewählt werden.
Auto, 100V, 30V, 3V, 300mV
Gemessener Strom vom Ausgang.
Intern (2W), Extern (4W). Zwei- oder Vierleiter Konfiguration.
On, Off. Verbindet –OUT mit Schutzerde (PE).
On wird mit Symbol
32 frei wählbaren Zeitsequenzen. Jede Sequenz kann bis 100
Schritte (Amplitude/Zeit) beinhalten.
am Display dargestellt
Orbit Controls AG
Owner's Manual
