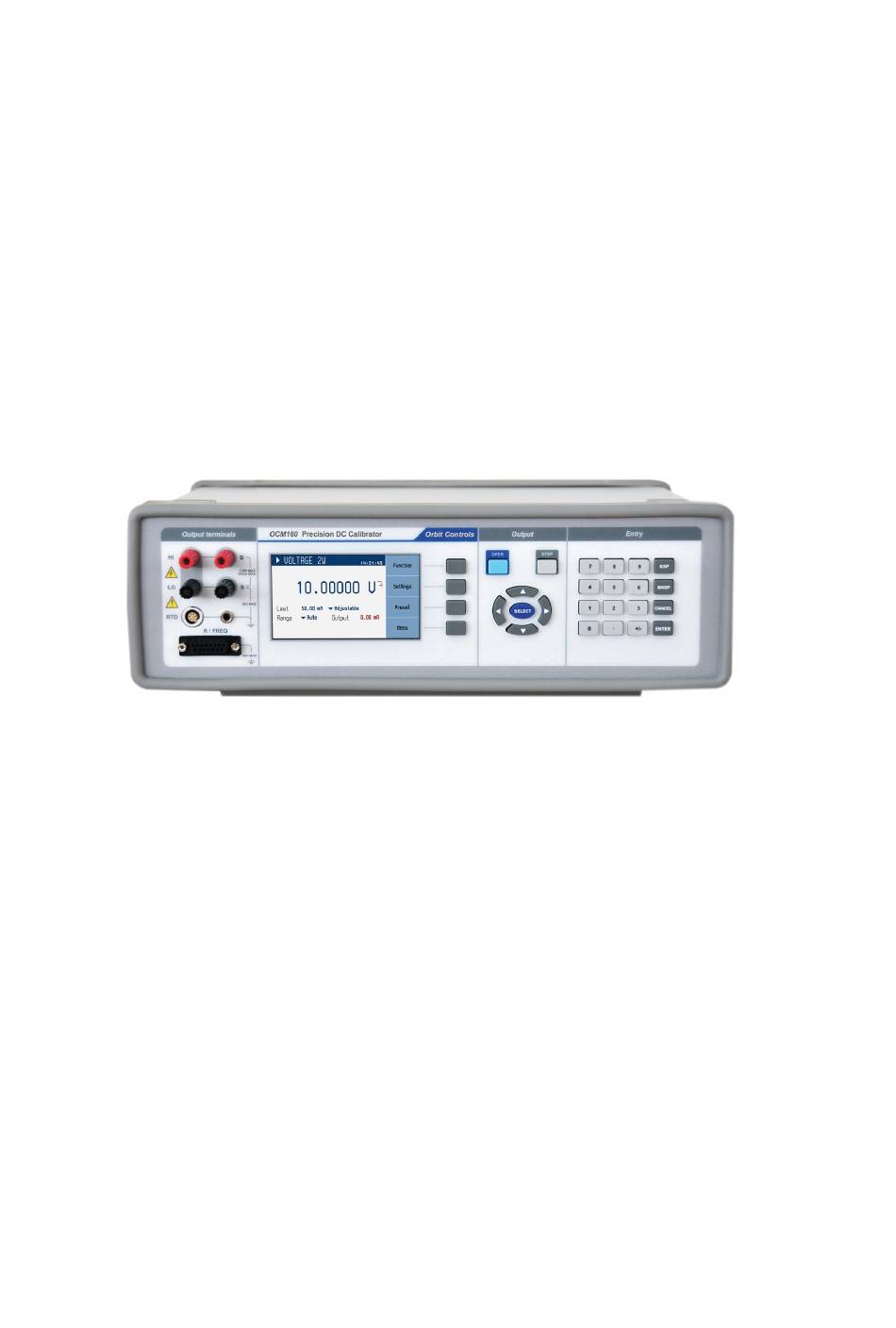

OCM160_DEM_21903
OCM160
DC Prozess Kalibrator
Betriebsanleitung
ORBIT CONTROLS AG
CH-8952 Schlieren/ZH
Schweiz
Tel: +41 44 730 2753
info@orbitcontrols.ch
www.orbitcontrols.ch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für orbit controls OCM160

Inhaltszusammenfassung für orbit controls OCM160

  • Seite 1 OCM160_DEM_21903 OCM160 DC Prozess Kalibrator Betriebsanleitung ORBIT CONTROLS AG CH-8952 Schlieren/ZH Schweiz Tel: +41 44 730 2753 info@orbitcontrols.ch www.orbitcontrols.ch...

  • Seite 3: Inhaltsverzeichnis

    OMMANDS 7.10. SCPI - E .......................... 78 RROR CODES SERVICE ..............................79 8.1............................79 ICHERUNG 8.2........................79 EINIGUNG VOM EHÄUSE MODUL 19” (VERSION OCM160-VXX1X) ................... 79 TECHNISCHE DATEN ........................80 BESTELLINFORMATIONEN ......................85 ZUBEHÖR ............................. 85 Version 201704-1.0...
  • Seite 4 Orbit Controls AG OCM160 Precision DC Calibrator Owner’s Manual...

  • Seite 5: Bilder

    OCM160 Precision DC Calibrator Orbit Controls AG Bilder Bild 1 Start ..........................7 Bild 2 Frontpanel ........................9 Bild 3 Display ......................... 10 Bild 4 Rückwand ........................11 Bild 5 Anschlüsse am Frontpanel ..................12 Bild 6 Funktionswahl ......................13 Bild 7 Spannung - Voltage Display ..................

  • Seite 6: Generell

    Orbit Controls AG OCM160 Precision DC Calibrator 1. Generell OCM160 ist eine hochpräzise Quelle von DC Spannungen und DC Strömen. Außerdem werden Thermoelemente, RTD Temperatursensoren und Widerstände simuliert sowie Frequenzen generiert und gemessen. Das Gerät ist vorwiegend für Kalibrierstellen, Designlabors sowie automatische Produktionslinien bestimmt.

  • Seite 7: Vorbereitung Für Den Betrieb

    Option 15 – Testkabel rot  Option 160-60 Frequenzadapter (OCM160i)  Option 160-70 R/Frequenz Adapter (OCM160) OCM160 wird mit 115 / 230VAC aus dem Netz versorgt. Vor Einschalten sollte das Gerät mindestens 1 Stunde in einer Laborumgebung auf die Referenztemperatur stabilisiert werden. 2.2. Einschalten ...

  • Seite 8: Aufwärmzeit

    Temperatur im Gerät ausserhalb der spezifizierten Toleranzen. In diesem Zustand sind die spezifizierten Parameter nicht gewährleistet. 2.4. Sicherheitsmaßnahmen OCM160 ist nach der Sicherheitsklasse I - EN 61010-1 konstruiert. Der Sicherheitsstand wird durch die Konstruktion sowie Verwendung spezifischer Komponenten erreicht.

  • Seite 9: Beschreibung

    OCM160 Precision DC Calibrator Orbit Controls AG 3. Beschreibung 3.1. Frontpanel Bild 2 Frontpanel Spannung / Strom Anschlüsse HI/LO Zweileiter. LO-Anschluss ist bis 50V p-p gegen Gehäuse (PE) floatend. Spannung Sense Anschluss S/S Sens Anschlüsse für 4W Spannung-Vierleiteranschluss RTD Anschluss RTD Konnektor für T/C Anschlusskompensation.
  • Seite 10 Orbit Controls AG OCM160 Precision DC Calibrator Display Bild 3 Display Das Display ist in vier Sektionen (Felder) unterteilt: A. Informationsfeld  Gewählte Funktion (VOLTAGE 2W, CURRENT, …)  Zeit B. Hauptfeld Gewählter Wert vom Signalausgang und die dazugehörige Daten.

  • Seite 11: Geräte-Rückwand

    OCM160 Precision DC Calibrator Orbit Controls AG Softkeys Vier Tasten neben dem Anzeigefeld werden für diverse Funktionen geschaltet. Diese Funktionen ändern während des Betriebs. Die Softkeys werden im Hauptfeld eingeblendet. Function – Wahl der Funktion siehe 4.3 Settings – Hilfsparameter der gewählten Funktion, siehe 4.5 Preset –...

  • Seite 12: Betrieb

    Orbit Controls AG OCM160 Precision DC Calibrator Betrieb 4.1. Ein- und Ausschalten der Ausgänge Die Ausgänge werden mit der Taste OPER aktiviert oder ausgeschaltet. Geschaltete Ausgänge sind mit LED signalisiert. Ausgeschaltete Ausgänge bedeuten: - 0 V in Spannung und T/C Funktionen...

  • Seite 13: Wahl Der Funktion

    OCM160 Precision DC Calibrator Orbit Controls AG 4.3. Wahl der Funktion Die Funktion kann mit der Softtaste „Function“ gewählt werden. Neue Funktion kann mit Kursortasten ▲▼ oder Display Softkeys gewählt werden. Mit SELECT, ENTER oder „OK“ wird die Wahl bestätigt.
  • Seite 14 Orbit Controls AG OCM160 Precision DC Calibrator Strom - Current Direkte Wahl der Stromwerte. Bild 8 Strom - Current Display Parameter: 1.00 V … 100.00 V Limits: Maximale Spannung beim Stromausgang. Der Parameter kann Schalterposition “Adjustable” gewählt werden Bereich: Auto, 50mA, 25mA Ausgang: Ausgangsspannung gemessener Wert.
  • Seite 15 OCM160 Precision DC Calibrator Orbit Controls AG Hilfsparameter - Auxiliary parameters (Settings): On, Off. Verbindet –OUT mit Schutzerde (PE). Anschluss GND: On wird mit Symbol am Display dargestellt Temperatureinheiten: °C, °F, K Externe RJ: Ordner mit RJ - Wahl. Platinum, Nickel – für externen RTD.
  • Seite 16 Orbit Controls AG OCM160 Precision DC Calibrator RTD - Widerstandsthermometer Bild 11 Platinum Thermometer Parameter: RTD Typ: Platinum, Nickel Standard: PT385 (68), PT385 (90), PT3916, PT3926, PT- Kundentabelle 100 Ω … 1000 Ω Hilfsparameter (Settings): Anschluss: 2W, 4W. Zwei- oder Vierleiter.

  • Seite 17: Wahl Des Ausgangssignals

    OCM160 Precision DC Calibrator Orbit Controls AG 4.4. Wahl des Ausgangssignals Editiermodus Das Display kann in Editiermodus geschaltet werden: - Mit numerischer Tastatur - Mit SELECT Taste - Mit Cursors Mit Taster SELECT kann zwischen editierbaren Parametern geschaltet werden. Taste CANCEL beendet den Modus.

  • Seite 18: Setzen Von Hilfsparametern (Settings Menu)

    Orbit Controls AG OCM160 Precision DC Calibrator 4.5. Setzen von Hilfsparametern (Settings Menu) Die Softtaste “Settings” öffnet das Settings Menu. Bild 14 Settings Menu Das Settings Menu erlaubt die Wahl von allen Hilfsparametern. Beim Einschalten sind werden die Parameter gelöscht. Sollten sie für zukünftige Kalibration verwendet werden, sollte die „Preset“...

  • Seite 19: Hauptmenu Main Menu

    Bild 16 Setup Menu Die Kursortasten ▲▼ aktivieren die Position, mit SELECT wird sie gewählt. Es können nur editierbare Parameter gewählt werden. Information Auskunft über OCM160 kann vom Anwender nicht verändert werden. Hersteller Modell Serie Nummer Software Version Kalibriergültigkeit Device Hilfsparameter aller Funktionen.
  • Seite 20 Orbit Controls AG OCM160 Precision DC Calibrator Interface Parameter der Schnittstellen. Active bus Aktivierte Schnittstelle. RS232 Baudrate Geschwindigkeit der RS232 Schnittstelle. GPIB Address GPIB Adresse. LAN Settings Wahl von Ethernet Parametern, Telnet Protocol mit Voreinstellung: DHCP IP Address 192.168.001.100 only valid if DHCP is OFF Subnet mask 255.255.255.000...

  • Seite 21: Kalibration

    OCM160 Precision DC Calibrator Orbit Controls AG 5. Kalibration Zugang zur Kalibration ist vom Setup Menu. Das Password muss gewählt werden. Werkeinstellung “2”. Mit CANCEL kehrt das Display zum Standard Modus. Bild 17 Passwort Eingabe 5.1. Kalibriermenu Korrektes Passwort wird eingegeben.

  • Seite 22: Kalibrierdaten

    Orbit Controls AG OCM160 Precision DC Calibrator 5.2. Kalibrierdaten Spannung - Voltage Kalibrierpunkte für DC-Spannungen sind 300mV, 3V, 30V, 100V. Jeder Bereich wird in 4 Punkten kalibriert: Offset +, Offset -, Vollbereich +, Vollbereich -. Standard 8 1/2 stelliger Multimeter wird benutzt.

  • Seite 23: Wahl Der Kalibrierpunkte

    OCM160 Precision DC Calibrator Orbit Controls AG 5.3. Wahl der Kalibrierpunkte ▲▼ wird die Position gewählt. Die gewünschte Position wird mit Mit Kursortasten SELECT oder Select Softtaste gewählt. Bild 19 Wahl vom Kalibrierbereich Die Tabelle zeigt die empfohlenen Kalibrierbereiche. Der Bereich wird mit...

  • Seite 24: Setzen Von Neuen Kalibrierdaten

    Orbit Controls AG OCM160 Precision DC Calibrator 5.4. Setzen von neuen Kalibrierdaten Kalibrierpunkt wird gewählt. Bild 21 Wahl neuer Kalibrierdaten Ausgänge werden mit OPER aktiviert. Standard Multimeter wird an die Ausgänge eingeschlossen. Mit Kursortaste wird der Wert gewählt. Der Wert und die Genauigkeit werden am Display verlangt.

  • Seite 25: Kalibrierpunkte

    OCM160 Precision DC Calibrator Orbit Controls AG 5.5. Kalibrierpunkte Jeder Bereich hat feste Kalibrierpunkte. Spannung Benötigte Bereich Punkt Nominalwert Genauigkeit 300 mV Offset + 0,00 µV 1,25 µV 300 mV Offset - 0,00 µV 1,25 µV 300 mV Full range + 285 mV 1,25 µV...

  • Seite 26: Tabelle 3 Kalibrierpunkte - Temperatur (Externe Anschlussstelle Rj)

    Orbit Controls AG OCM160 Precision DC Calibrator Temperatur (Externe Anschlussstelle RJ) Benötigte Bereich Punkt Nominalwert Genauigkeit Offset 23 °C 0,01 °C Tabelle 3 Kalibrierpunkte – Temperatur (Externe Anschlussstelle RJ) Frequenz Benötigte Bereich Punkt Nominalwert Genauigkeit 15 kHz 100 Hz 100 Hz 0,01 µHz...

  • Seite 27: Autokalibration

    OCM160 Precision DC Calibrator Orbit Controls AG 5.6. Autokalibration In diesem Menu kann die automatische Kalibration aktiviert werden. Spannungs- und Stromausgang Ein- und ausschalten der Autokalibration für diese Funktionen. ACHTUNG: 24 Std. Spezifikationen sind nur mit ausgeschalteten Autokalibration gültig. Bei eingeschalteten Autokalibration werden die Nullpunkte von allen Spannungs- und Strombereichen nach 24 Stunden abgeglichen.

  • Seite 28: Verifikationstest

    Orbit Controls AG OCM160 Precision DC Calibrator 6. Verifikationstest Benötigte Geräte  81/2 Digits Multimeter Typ HP3458A oder Fluke 8508A, oder anderer mit 10 ppm Genauigkeit für DC Spannung  Counter HP 53181A, HO 53130 oder anderer mit 10 ppm oder besser.

  • Seite 29: Tabelle 6 Spannungstest Bereich 30 V

    OCM160 Precision DC Calibrator Orbit Controls AG 30 V Spannungsbereich- und Linearitätstest Max. Abweichung Funktion Bereich Wert ppm vom Wert Spannung 30 V 63,3 Spannung 30 V 12 V 46,7 Spannung 30 V 18 V 41,1 Spannung 30 V 24 V...

  • Seite 30: Tabelle 8 Stromtest Bereich 25 Ma

    Orbit Controls AG OCM160 Precision DC Calibrator 25 mA Strombereich- und Linearitätstest Max. Abweichung Funktion Bereich Wert ppm vom Wert Strom 25 mA 5 mA Strom 25 mA 10 mA Strom 25 mA 15 mA Strom 25 mA 20 mA...

  • Seite 31: Remote Control

    Orbit Controls AG 7. Remote Control OCM160 can be controlled via RS232, GPIB, LAN or USB. Only one bus can be set at a time. The communication bus will be selected in the System menu. All interfaces are using the same commands except following ones, intended only for RS232, LAN and USB: SYSTem:LOCal This command sets OCM160 into the “LOCAL”...

  • Seite 32: Gpib Interface (Option)

    Ground Ground Tabelle 12 RS232 cable connection 7.2. GPIB Interface (option) OCM160 can be controlled via GPIB (General Purpose Interface Bus). Following equipment is required:  OCM160 precision DC calibrator with LAN, USB, IEEE488 bus option  Personal Computer (or other controlling device) with GPIB interface ...

  • Seite 33: Lan Interface (Option)

    7.3. LAN Interface (option) LAN allows communication with devices using Telnet protocol. Following equipment is required:  OCM160 precision DC calibrator with LAN, USB, IEEE488 bus option  Personal Computer (or other controlling device) with LAN interface  LAN cable The LAN interface must be selected from the System menu (MENU->Interface->Active bus).

  • Seite 34: Usb Interface (Option)

    USB Interface (option) OCM160 can be controlled via USB (Universal Serial Bus). Following equipment is required:  OCM160 precision DC calibrator with LAN, USB, IEEE488 bus option  Personal Computer (or other controlling device) with USB interface  Standard USB A-B cable The USB interface must be selected from System menu (MENU->Interface->Active bus).

  • Seite 35: Command Syntax

    OCM160 Precision DC Calibrator Orbit Controls AG 7.5. Command syntax The commands described are compatible with all buses RS232, GPIB, LAN, and USB. All commands listed in this chapter are explained in two columns: KEYWORD and PARAMETERS KEYWORD column includes the name of the command. Each command includes one or more keywords.

  • Seite 36: Scpi Command Tree

    Orbit Controls AG OCM160 Precision DC Calibrator 7.6. SCPI Command Tree This chapter sumarizes all public SCPI commands supported by the device in alphabetic order. Detailed description follows in next chapter. :CALibration :DATE(?) <DNPD>,<DNPD>,<DNPD> :INTerval(?) <DNPD> :POINt :AMPLitude(?) <DNPD> :CONVerter? <DNPD>...
  • Seite 37 OCM160 Precision DC Calibrator Orbit Controls AG :CDC [:AMPLitude](?) <DNPD>[A] :RANGe(?) {AUTO|50MA|25MA} :LIMiting [:AMPLitude](?) <DNPD>[V] :RESet(?) {ADJustable|MAXimum} :RTD [:AMPLitude](?) <DNPD>[{CEL|FAR|K}] :TYPE(?) {PLATinum|NICKel} :ZRESistance(?) <DNPD>[OHM] :STANdard(?) {PT385A|PT385B|PT3916|PT3926|USER} :COEFficient(?) <DNPD>,<DNPD>,<DNPD> :TCPL [:AMPLitude](?) <DNPD>[{CEL|FAR|K}] :TYPE(?) {R|S|B|J|T|E|K|N} :RJMode(?) {MANual|EXTern} :RJAMplitude(?) <DNPD> :RJEXtern :TYPE (?) {PLATinum|NICKel} :RJMode (?) <DNPD>[OHM]...
  • Seite 38 Orbit Controls AG OCM160 Precision DC Calibrator :TCPL :RJAMplitude(?) <DNPD> :STATus :OPERation :CONDition(?) <DNPD> :ENABle(?) <DNPD> [:EVENt]? <DNPD> :NTRansition(?) <DNPD> :PTRansition(?) <DNPD> :QUEStionable :CONDition(?) <DNPD> :ENABle(?) <DNPD> [:EVENt]? <DNPD> :NTRansition(?) <DNPD> :PTRansition(?) <DNPD> :SYSTem :BEEPer :STATe(?) {ON|OFF|1|0} :VOLume(?) <DNPD> :KEYBoard(?) {ON|OFF|1|0}...

  • Seite 39: Standard Status Data Structures

    OCM160 Precision DC Calibrator Orbit Controls AG *OPC(?) *OPT? *RST *SRE(?) *STB? *TST? *WAI 7.7. Standard Status Data Structures Device meets standard protocol according to the standard IEEE488.2. The protocol can be used for checking of error and status behavior of the device. It enables single-wire transmitting of SRQ command.
  • Seite 40 Orbit Controls AG OCM160 Precision DC Calibrator STB Status Byte Register STB is main register where information from other status registers and from output queue is collected. Value of STB register is reset after switching on the device or after sending command *CLS. This command reset the STB register except bit MAV, which remains set if the output queue is not empty.

  • Seite 41: Scpi Standard Commands

    OCM160 Precision DC Calibrator Orbit Controls AG the bits in the Event Status Register. The Event Status Enable Register is read with the common query *ESE?. Data is returned as a binary-weighted value. The Event Status Enable Register is written to by the common command, *ESE.
  • Seite 42 Orbit Controls AG OCM160 Precision DC Calibrator Description: This command sets the OPC bit in the ESR (Event Status Register) when all pending operations are complete. Parameters: None Remarks: Overlapped command Example: *OPC *OPC? Syntax: *OPC? Description: This command returns “1” to the output queue after all pending operations inside device are complete.
  • Seite 43 OCM160 Precision DC Calibrator Orbit Controls AG *RST Syntax: *RST Description: This command resets the device to its initial status. Parameters: None Remarks: Sequential command Example: *RST *TST? Syntax: *TST? Description: This command launches internal self-test and returns result. Parameters: 0 –...
  • Seite 44 Orbit Controls AG OCM160 Precision DC Calibrator *ESR? Syntax: *ESR? Description: This query returns the contents of the Event Status Register and clears the register. Parameters: <DNPD> Event Status Register Remarks: Overlapped command Example: *ESR? Response: 0 *ESE Syntax: *ESE...

  • Seite 45: Scpi Commands

    OCM160 Precision DC Calibrator Orbit Controls AG 7.9. SCPI Commands This chapters describes all public SCPI commands in detailed form. The commands here are in alphabetic order. :CALibration:DATE Syntax: :CALibration:DATE <DNPD>,<DNPD>,<DNPD> :CALibration:DATE? Description: This command sets date of last calibration.
  • Seite 46 Orbit Controls AG OCM160 Precision DC Calibrator Example: CAL:POIN:AMPL 1.944 CAL:POIN:AMPL? Response: 1.944000E+00 :CALibration:POINt:CONVerter? Syntax: :CALibration:POINt:CONVerter? Description: This command reads converter value of particular calibration point. Parameters: <DNPD> Calibration converter value. Ranges and default values varies in accordance to selected point (see “Calibration points”).
  • Seite 47 OCM160 Precision DC Calibrator Orbit Controls AG Parameters: <DNPD> Ranges and default values varies in accordance to selected point (see “Calibration points”). Remarks: This command requires "Calibration" access The value is set to default after power on The value is set to default on *RST command...
  • Seite 48 Orbit Controls AG OCM160 Precision DC Calibrator Overlapped command Example: CAL:SEC:EXIT :CALibration:SECure:PASSword Syntax: :CALibration:SECure:PASSword <DNPD> :CALibration:SECure:PASSword? Description: This command validates entered password and enables calibration access if verification is successful. Access is invalidated after reset or if CAL:SEC:EXIT command is issued.
  • Seite 49 OCM160 Precision DC Calibrator Orbit Controls AG Remarks: Overlapped command Example: DISP:ANN:CLOC ON DISP:ANN:CLOC? Response: 1 :DISPlay:ANNotation:TOOLtip[:STATe] Syntax: :DISPlay:ANNotation:TOOLtip[:STATe] <BOOL> :DISPlay:ANNotation:TOOLtip[:STATe]? Description: This command enables/disables showing tooltip in top on device screen. Parameters: <BOOL> {ON|OFF|1|0} (default 1) ·ON tooltip is shown ·OFF...
  • Seite 50 Orbit Controls AG OCM160 Precision DC Calibrator Example: DISP:BRIG 1.0 DISP:BRIG? Response: 1.000000E+00 :DISPlay:LANGuage Syntax: :DISPlay:LANGuage <CPD> :DISPlay:LANGuage? Description: This command selects language that is used on device display. Parameters: <CPD> {ENGLish} (default ENGL) ·ENGLish english version Remarks: Overlapped command...
  • Seite 51 OCM160 Precision DC Calibrator Orbit Controls AG Example: OUTP:LOW FLO OUTP:LOW? Response: FLO :OUTPut:COMPensation Syntax: :OUTPut:COMPensation <BOOL> :OUTPut:COMPensation? Description: This command select 4-wire voltage outputs connection (remote sense). Parameters: <BOOL> {ON|OFF|1|0} (default 0) ·ON selsects 4-wire connection ·OFF selsects 2-wire connection ·1...
  • Seite 52 Orbit Controls AG OCM160 Precision DC Calibrator ·ON selsects 4-wire connection ·OFF selsects 2-wire connection ·1 same as ON ·0 same as OFF Remarks: The value is stored in each preset The value is set according to "Startup" preset after power on...
  • Seite 53 OCM160 Precision DC Calibrator Orbit Controls AG [:SOURce]:VDC:RANGe Syntax: [:SOURce]:VDC:RANGe <CPD> [:SOURce]:VDC:RANGe? Description: This command selects range in Voltage function. Node SOUR:VDC also selects Voltage function if not already selected. Parameters: <CPD> {AUTO|100V|30V|3V|300MV} (default AUTO) ·AUTO auto-range mode ·100V fixed 100 V range ·30V...
  • Seite 54 Orbit Controls AG OCM160 Precision DC Calibrator ·MAXimum output current limiting is always maximum Remarks: The value is stored in each preset The value is set according to "Startup" preset after power on The value is set to default on *RST command...
  • Seite 55 OCM160 Precision DC Calibrator Orbit Controls AG Description: This command sets output voltage limiting in Current function. This command operates in conjunction with CDC:LIM:RES command. Node SOUR:CDC also selects Current function if not already selected. Parameters: <DNPD> Current amplitude 0-25 mA: Range 0.0 ... 100.0 (default 30.0) <DNPD>...
  • Seite 56 Orbit Controls AG OCM160 Precision DC Calibrator Example: RTD 100.0 RTD? Response: 1.000000E+02 CEL [:SOURce]:RTD:TYPE Syntax: [:SOURce]:RTD:TYPE <CPD> [:SOURce]:RTD:TYPE? Description: This command selects RTD type in RTD function. Node SOUR:RTD also selects RTD function if not already selected. Parameters: <CPD>...
  • Seite 57 OCM160 Precision DC Calibrator Orbit Controls AG ·PT3916 Pt3916 standard ·PT3926 Pt3926 standard ·USER User (see RTD:COEF command) Remarks: The value is stored in each preset The value is set according to "Startup" preset after power on The value is set to default on *RST command...
  • Seite 58 Orbit Controls AG OCM160 Precision DC Calibrator [:SOURce]:TCPL:TYPE Syntax: [:SOURce]:TCPL:TYPE <CPD> [:SOURce]:TCPL:TYPE? Description: This command selects thermocouple type. Node SOUR:TCPL also selects TC function if not already selected. Parameters: <CPD> {R|S|B|J|T|E|K|N} (default R) ·R ·S ·B ·J ·T ·E ·K ·N...
  • Seite 59 OCM160 Precision DC Calibrator Orbit Controls AG Remarks: The value is set to default after power on The value is set to default on *RST command Overlapped command Example: TCPL:RJAM 23.0 TCPL:RJAM? Response: 2.300000E+01 [:SOURce]:TCPL:RJEXtern:TYPE Syntax: [:SOURce]:TCPL:RJEXtern:TYPE <CPD> [:SOURce]:TCPL:RJEXtern:TYPE? Description: This command selects reference junction type.
  • Seite 60 Orbit Controls AG OCM160 Precision DC Calibrator Parameters: <CPD> {PT385A|PT385B|PT3916|PT3926|USER} (default PT385A) ·PT385A Pt385 (68) standard ·PT385B Pt385 (90) standard ·PT3916 Pt3916 standard ·PT3926 Pt3926 standard ·USER User (see RTD:COEF command) Remarks: The value is stored in each preset The value is set according to "Startup" preset after power on...
  • Seite 61 OCM160 Precision DC Calibrator Orbit Controls AG [:SOURce]:FREQuency:DUTY Syntax: [:SOURce]:FREQuency:DUTY <DNPD> [:SOURce]:FREQuency:DUTY? Description: This command sets duty cycle of generated signal in Frequency function. Node SOUR:FREQ also selects Frequency function if not already selected. Parameters: <DNPD> Range 0.005 ... 0.995 (default 0.5)
  • Seite 62 Orbit Controls AG OCM160 Precision DC Calibrator Overlapped command Example: FREQ:PULS:COUN 100 FREQ:PULS:COUN? Response: 100 [:SOURce]:FREQuency:PULSes:ACTual? Syntax: [:SOURce]:FREQuency:PULSes:ACTual? Description: This command reads actual number of generated pulses. Parameters: <DNPD> Actual number of generated pulses (range 1 ... 9999999) Remarks: The value is stored in each preset The value is set according to "Startup"...
  • Seite 63 OCM160 Precision DC Calibrator Orbit Controls AG Remarks: The value is stored in each preset The value is set according to "Startup" preset after power on The value is set to default on *RST command Overlapped command Example: STEP ON STEP? Response: 1 [:SOURce]:STEP:SELect<IND_STEP>...
  • Seite 64 Orbit Controls AG OCM160 Precision DC Calibrator Description: This command allows reading and changing sequence name. Data will be saved to non- volatile memory on STEP:PRES:SAVE command. Parameters: <SPD> Quoted sequence name. Upper alpha, lower alpha, digits and spaces are allowed. Maximum string size is 8 characters.
  • Seite 65 OCM160 Precision DC Calibrator Orbit Controls AG [:SOURce]:STEP:PRESet:ROW<IND_ROW>:AMPLitude? Description: This command sets / retrieves selected row in timing table. Data will be saved to nonvolatile memory on STEP:PRES:SAVE command. Parameters: <IND_ROW> Range 1 ... Row count (1 - if omitted) <SPD>...
  • Seite 66 Orbit Controls AG OCM160 Precision DC Calibrator Example: MEAS:VOLT? Response: 1.000000E+02 V :MEASure:CURRent[:AMPLitude]? Syntax: :MEASure:CURRent[:AMPLitude]? Description: This query returns value of output current in Voltage function. Parameters: <DNPD> Range -5e-2 ... 5e-2 <UNIT> ·A Amper Remarks: The value is set to default after power on...
  • Seite 67 OCM160 Precision DC Calibrator Orbit Controls AG :MEASure:COUNter[:AMPLitude]? Syntax: :MEASure:COUNter[:AMPLitude]? Description: This query returns value of counter. Parameters: <DNPD> Measured value Remarks: The value is set to default after power on The value is set to default on *RST command...
  • Seite 68 Orbit Controls AG OCM160 Precision DC Calibrator Example: STAT:OPER:ENAB 2 STAT:OPER:ENAB? Response: 2 :STATus:OPERation[:EVENt]? Syntax: :STATus:OPERation[:EVENt]? Description: This query returns the content of Operational Data Event register. It is a decimal value which corresponds to the binary-weighted sum of all bits set in the register. Register is cleared after this query.
  • Seite 69 OCM160 Precision DC Calibrator Orbit Controls AG :STATus:QUEStionable:CONDition Syntax: :STATus:QUEStionable:CONDition? Description: This query returns the content of Questionable Condition register. It is a decimal value which corresponds to the binary-weighted sum of all bits in the register. Register is not cleared after this query.
  • Seite 70 Orbit Controls AG OCM160 Precision DC Calibrator Parameters: Questionable Negative Transition Register, Range 0… 32767 <DNPD> Remarks: Overlapped command Example: STAT:QUES:NTR 2 STAT:QUES:NTR? Response: 2 :STATus:QUEStionable:PTRansition Syntax: :STATus:QUEStionable:PTRansition <DNPD> :STATus:QUEStionable:PTRansition? Description: This comman allows set Questionable Positive Transition Register. It is a decimal value which corresponds to the binary-weighted sum of all bits set in the register.
  • Seite 71 OCM160 Precision DC Calibrator Orbit Controls AG Value is not affected by reset Example: SYST:BEEP:VOL 0.2 SYST:BEEP:VOL? Response: 2.000000E-01 :SYSTem:BEEPer:KEYBoard Syntax: :SYSTem:BEEPer:KEYBoard <BOOL> :SYSTem:BEEPer:KEYBoard? Description: This command sets state of keyboard beeper. Parameters: <BOOL> {ON|OFF|1|0} (default 1) ·ON device system beeper is enabled ·OFF...
  • Seite 72 Orbit Controls AG OCM160 Precision DC Calibrator :SYSTem:COMMunicate:LAN:ADDRess Syntax: :SYSTem:COMMunicate:LAN:ADDRess <CPD> :SYSTem:COMMunicate:LAN:ADDRess? Description: This command allows to change IP address if DHCP is switched off. Interface must be restarted to take effect (see SYST:COMM:REST command). Parameters: <CPD> Range 000.000.000.000 255.255.255.255 (default 192.168.001.100)
  • Seite 73 OCM160 Precision DC Calibrator Orbit Controls AG Description: This command allows to change port number. Interface must be restarted to take effect (see SYST:COMM:REST command). Parameters: <DNPD> Range 0 ... 9999 (default 23) Remarks: Overlapped command Value is not affected by reset...
  • Seite 74 Orbit Controls AG OCM160 Precision DC Calibrator Description: This command will restart communication interface. It will take several seconds. During this period device will not respond to any commands. Restart is needed for all LAN setting changes. Parameters: None Remarks:...

  • Seite 75: Tabelle 13 Keyboard Codes

    OCM160 Precision DC Calibrator Orbit Controls AG Description: This command reads SCPI error (maximum 32) that occurred at first. If number of SCPI errors exceed 32, error -350 “Queue overflow” is returned. For all available error codes and messages see “SCPI Error codes” table. Error queue is cleared by reading all errors or by issuing *CLS command.
  • Seite 76 Orbit Controls AG OCM160 Precision DC Calibrator Parameters: <DNPD> Key code. For particular key codes see table above. Remarks: Overlapped command Example: SYST:KEY 12 SYST:KEY? Response: 12 :SYSTem:LOCal Syntax: :SYSTem:LOCal Description: This command places device in the LOCAL mode and unlocks all keys on front panel of the device.
  • Seite 77 OCM160 Precision DC Calibrator Orbit Controls AG Description: This command places device in the REMOTE mode and locks all keys including LOCAL key. The Command is valid only for RS232, LAN, USB interfaces. The device will not respond to any other command until is in REMOTE mode.

  • Seite 78: Scpi - Error Codes

    Orbit Controls AG OCM160 Precision DC Calibrator 7.10. SCPI - Error codes Device distinguishes following SCPI error codes. These codes are reported on device display screen or can be read by SYST:ERR? Command. Error Message -100 "Command error" -101 "Invalid character"...

  • Seite 79: Service

    Ersetzen der defekten Sicherung durch neue gleicher Stärke 8.2. Reinigung vom Gehäuse Mit feuchtem Reinigungstuch das Gehäuse, Fronttastatur und Display sauber halten. 9. Modul 19” (Version OCM160-Vxx1x) Die 19” Frontblende hat Modulhöhe 3HE. Bild 28 Modul 19" Frontpanel Owner’s Manual...

  • Seite 80: Technische Daten

    Orbit Controls AG OCM160 Precision DC Calibrator Technische Daten Die angegebenen Daten sind erst gültig, wenn der Kalibrator mind. 60 Minuten bei einer Raumtemperatur von 13 ± 33 °C eingeschaltet ist. Die Spezifikationen enthalten die Langzeitstabilität, Temperaturkoeffizient, Lastcharakteristiken, Netzunstabilität sowie die Anbindung an den Nationalstandard.
  • Seite 81 OCM160 Precision DC Calibrator Orbit Controls AG Frequenz Quelle Bereich: 10 mHz bis 15 kHz Open Collector: max. 30 V/50 mA oder interner Pull Up 100R auf +5V Bereich +/- (ppm vom Wert + Hz) Auflösung 200 mHz 0.0 Hz...
  • Seite 82 Orbit Controls AG OCM160 Precision DC Calibrator Thermoelemente Auflösung: 0.01 °C Bereich ± °C -50 … -10 °C R (EN60584-1/ITS90) 0.8 °C -10 … 100 °C 0.6 °C 100 … 400 °C 0.4 °C 400 … 1768 °C 0.3 °C -50 …...
  • Seite 83 Option 91 Range +/- °C Externe Referenz der Anschlussstelle für -50 … 150 °C Thermoelemente. 0.02 °C RTD – Vierleiter 4W (OCM160 Vollversion) Pt Bereich: -200 °C bis +850 °C Ni Bereich: -60 °C bis +300 °C Auflösung: 0.01 °C Bereich +/- °C...
  • Seite 84 Orbit Controls AG OCM160 Precision DC Calibrator Widerstand 2W (OCM160 Vollversion) Anschlüsse: Hi, Li (Adapter) 10  bis 300 k Bereich: Fehlerwert: zusätzlich 10 m zu 4W Spezifikationen Kurzschlusswiderstand: < 200 m RTD, Widerstand Maximale Verlustleistung: 0.3 W Maximaler Strom: 0.2 A...

  • Seite 85: Bestellinformationen

    11. Bestellinformationen Interface OCM160-V1xxx - RS232 OCM160-V2xxx - RS232, LAN, USB, IEEE488 Funktionen OCM160-Vxxxx - Ökonomische Version (U, I, TC, Frequenz) OCM160-Vxxxx - Vollversion (U, I, TC, Frequenz, RTD, R) Gehäuse OCM160-Vxx0x - Tischversion OCM160-Vxx1x - Modul 19“, 3HE Beispiel: OCM160-V2010 Präzision DC-Kalibrator mit RS232, LAN, USB, IEEE488 / Vollversion / 19“...
