OCM-192 AC/DC Widerstandslast

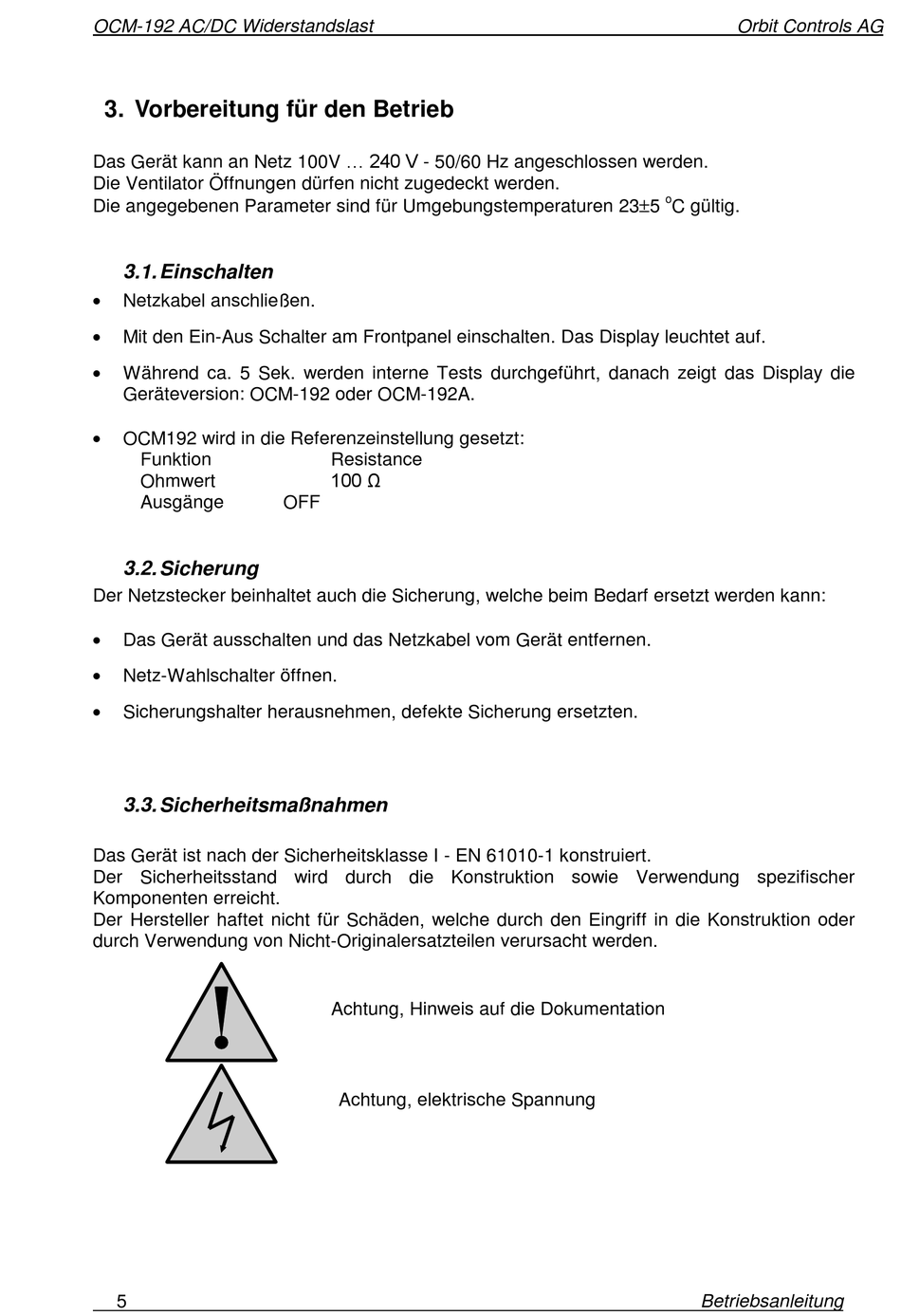

3. Vorbereitung für den Betrieb
Das Gerät kann an Netz 100V ... 240 V - 50/60 Hz angeschlossen werden.
Die Ventilator Öffnungen dürfen nicht zugedeckt werden.
Die angegebenen Parameter sind für Umgebungstemperaturen 235

3.1. Einschalten


Netzkabel anschließen.

Mit den Ein-Aus Schalter am Frontpanel einschalten. Das Display leuchtet auf.

Während ca. 5 Sek. werden interne Tests durchgeführt, danach zeigt das Display die
Geräteversion: OCM-192 oder OCM-192A.

OCM192 wird in die Referenzeinstellung gesetzt:
Funktion
Ohmwert
Ausgänge

3.2. Sicherung

Der Netzstecker beinhaltet auch die Sicherung, welche beim Bedarf ersetzt werden kann:

Das Gerät ausschalten und das Netzkabel vom Gerät entfernen.

Netz-Wahlschalter öffnen.

Sicherungshalter herausnehmen, defekte Sicherung ersetzten.
3.3. Sicherheitsmaßnahmen
Das Gerät ist nach der Sicherheitsklasse I - EN 61010-1 konstruiert.
Der Sicherheitsstand wird durch die Konstruktion sowie Verwendung spezifischer
Komponenten erreicht.
Der Hersteller haftet nicht für Schäden, welche durch den Eingriff in die Konstruktion oder
durch Verwendung von Nicht-Originalersatzteilen verursacht werden.
5
Resistance
100 Ω
OFF
Achtung, Hinweis auf die Dokumentation
Achtung, elektrische Spannung
Orbit Controls AG
o
C gültig.
Betriebsanleitung
