W
10

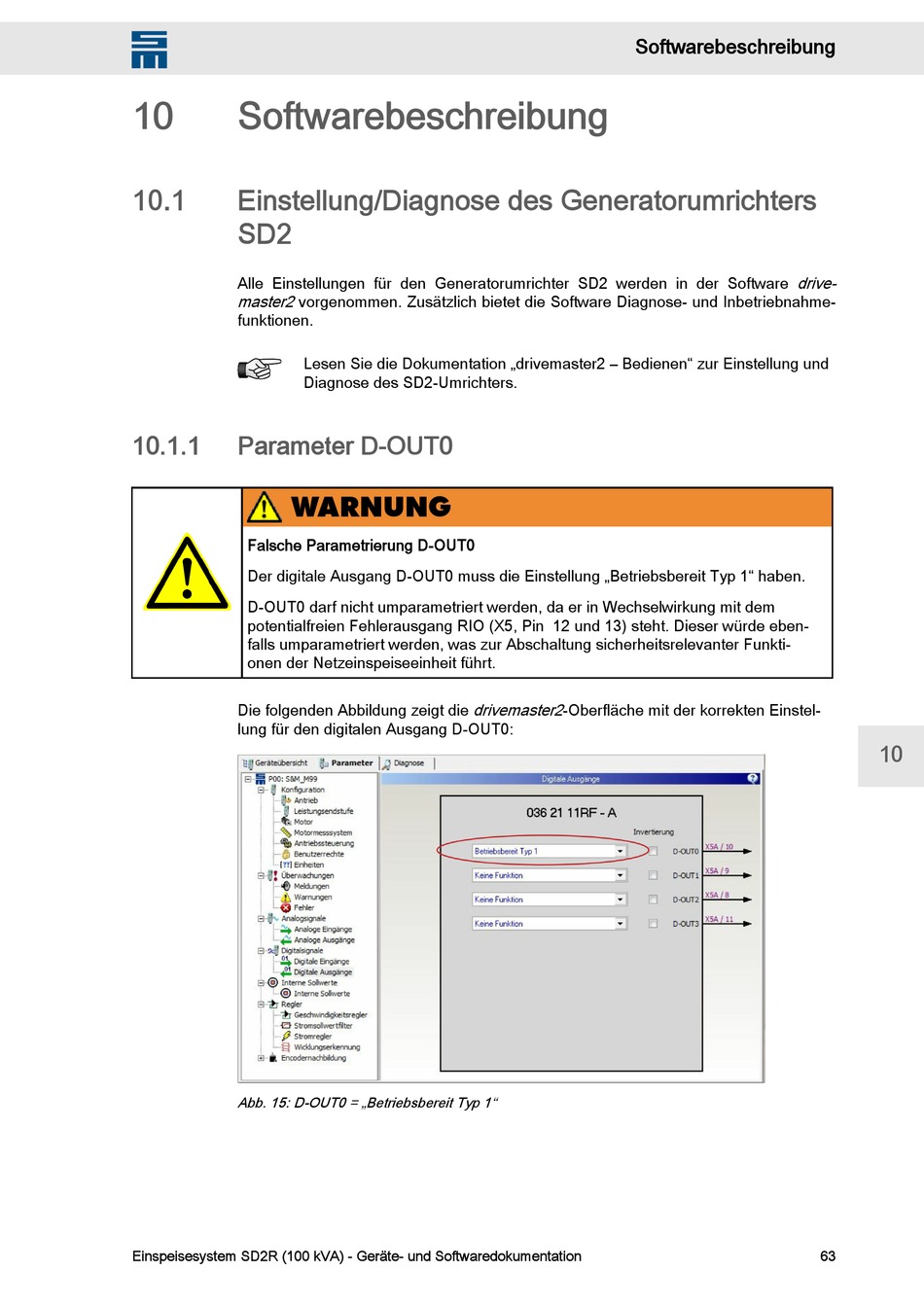

Softwarebeschreibung
10.1
Einstellung/Diagnose des Generatorumrichters
SD2
Alle Einstellungen für den Generatorumrichter SD2 werden in der Software
master2 vorgenommen. Zusätzlich bietet die Software Diagnose- und Inbetriebnahme‐
funktionen.
Lesen Sie die Dokumentation „drivemaster2 – Bedienen" zur Einstellung und
Diagnose des SD2-Umrichters.
10.1.1
Parameter D-OUT0
WARNUNG
Falsche Parametrierung D-OUT0
Der digitale Ausgang D-OUT0 muss die Einstellung „Betriebsbereit Typ 1" haben.
D-OUT0 darf nicht umparametriert werden, da er in Wechselwirkung mit dem
potentialfreien Fehlerausgang RIO (X5, Pin 12 und 13) steht. Dieser würde eben‐
falls umparametriert werden, was zur Abschaltung sicherheitsrelevanter Funkti‐
onen der Netzeinspeiseeinheit führt.
Die folgenden Abbildung zeigt die
lung für den digitalen Ausgang D-OUT0:
Abb. 15: D-OUT0 = „Betriebsbereit Typ 1"
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
Softwarebeschreibung
drivemaster2 -Oberfläche mit der korrekten Einstel‐
drive‐
10
63
