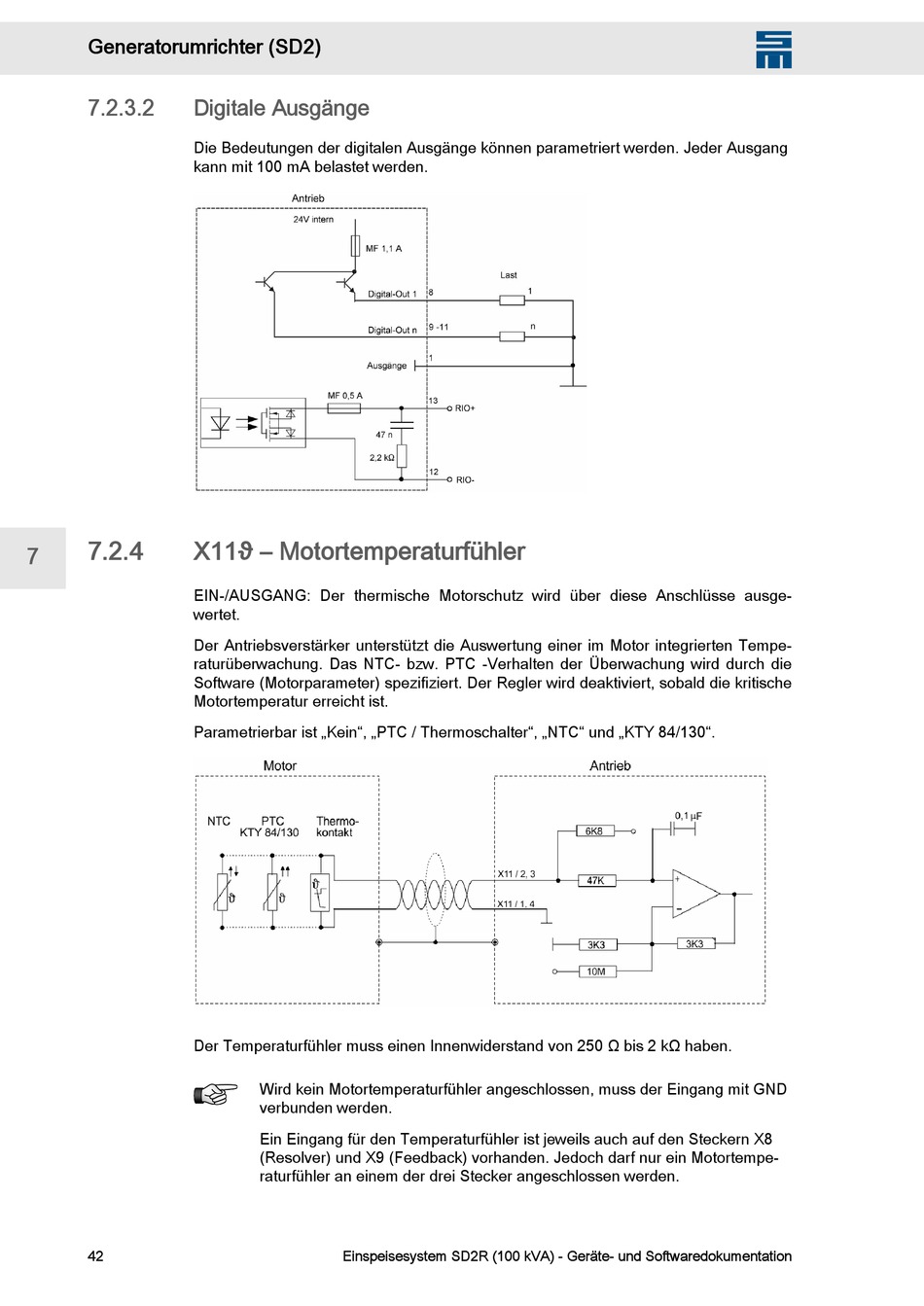

Generatorumrichter (SD2)
7.2.3.2
Digitale Ausgänge
Die Bedeutungen der digitalen Ausgänge können parametriert werden. Jeder Ausgang
kann mit 100 mA belastet werden.
7.2.4
X11ϑ – Motortemperaturfühler
7
EIN-/AUSGANG: Der thermische Motorschutz wird über diese Anschlüsse ausge‐
wertet.
Der Antriebsverstärker unterstützt die Auswertung einer im Motor integrierten Tempe‐
raturüberwachung. Das NTC- bzw. PTC -Verhalten der Überwachung wird durch die
Software (Motorparameter) spezifiziert. Der Regler wird deaktiviert, sobald die kritische
Motortemperatur erreicht ist.
Parametrierbar ist „Kein", „PTC / Thermoschalter", „NTC" und „KTY 84/130".
Der Temperaturfühler muss einen Innenwiderstand von 250 Ω bis 2 kΩ haben.
42
Wird kein Motortemperaturfühler angeschlossen, muss der Eingang mit GND
verbunden werden.
Ein Eingang für den Temperaturfühler ist jeweils auch auf den Steckern X8
(Resolver) und X9 (Feedback) vorhanden. Jedoch darf nur ein Motortempe‐
raturfühler an einem der drei Stecker angeschlossen werden.
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
