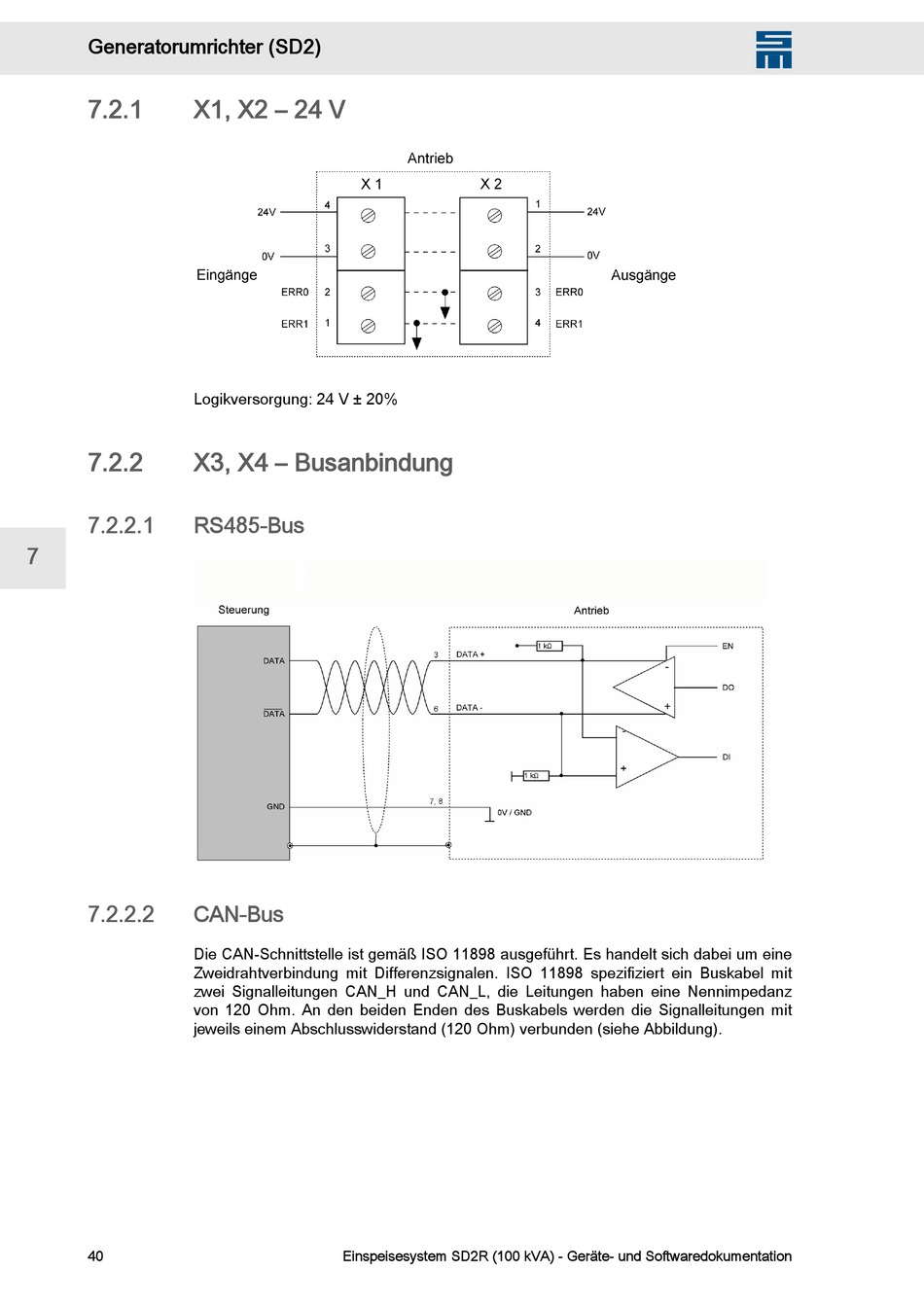

Generatorumrichter (SD2)
7.2.1
X1, X2 – 24 V
Logikversorgung: 24 V ± 20%
7.2.2
X3, X4 – Busanbindung
7.2.2.1

RS485-Bus

7
7.2.2.2

CAN-Bus

Die CAN-Schnittstelle ist gemäß ISO 11898 ausgeführt. Es handelt sich dabei um eine
Zweidrahtverbindung mit Differenzsignalen. ISO 11898 spezifiziert ein Buskabel mit
zwei Signalleitungen CAN_H und CAN_L, die Leitungen haben eine Nennimpedanz
von 120 Ohm. An den beiden Enden des Buskabels werden die Signalleitungen mit
jeweils einem Abschlusswiderstand (120 Ohm) verbunden (siehe Abbildung).
40
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
