Baugruppe B00036830008
6.3

Bauteile

6

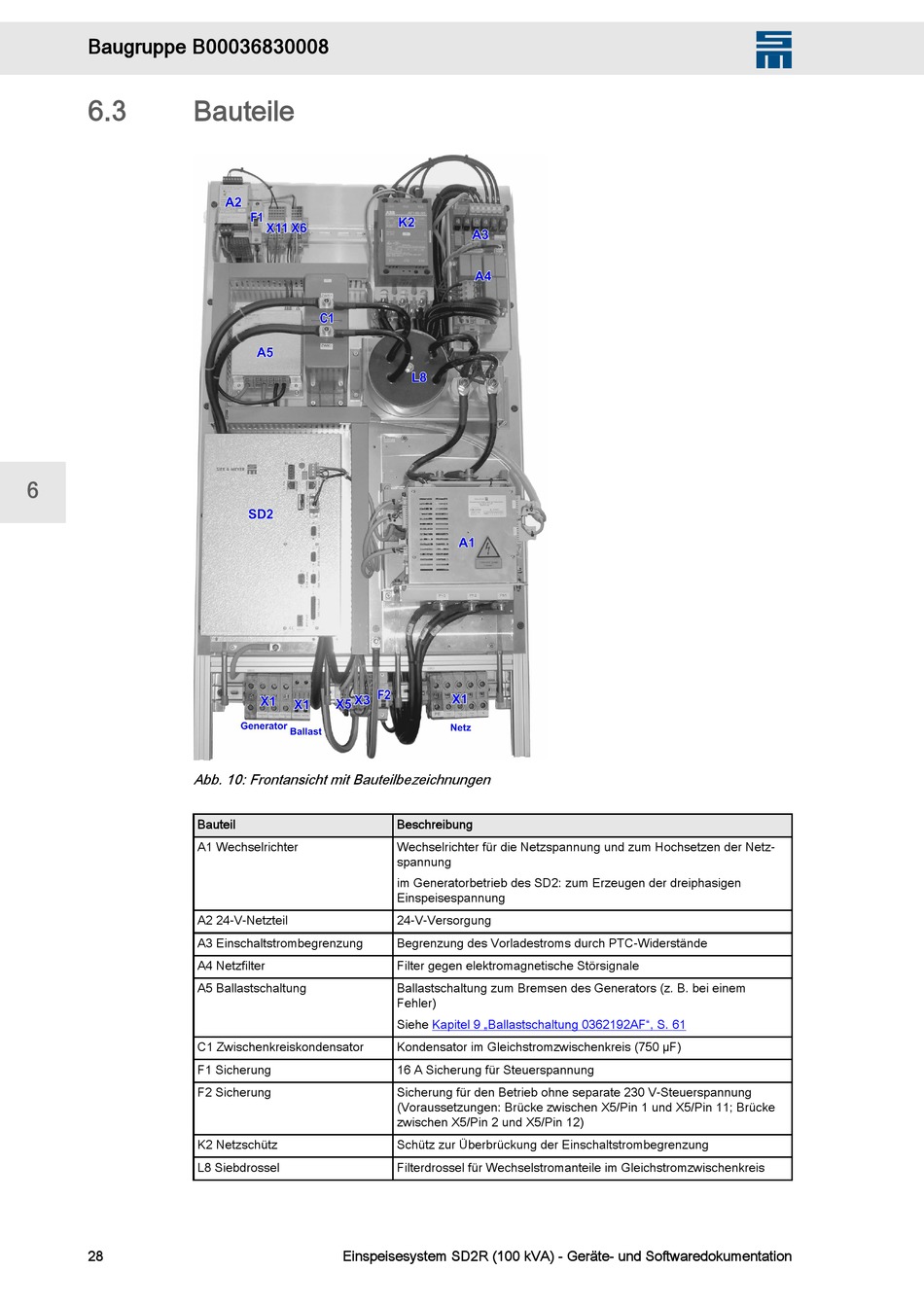

Abb. 10: Frontansicht mit Bauteilbezeichnungen
Bauteil
A1 Wechselrichter
A2 24-V-Netzteil
A3 Einschaltstrombegrenzung
A4 Netzfilter
A5 Ballastschaltung
C1 Zwischenkreiskondensator
F1 Sicherung
F2 Sicherung
K2 Netzschütz
L8 Siebdrossel
28
Beschreibung
Wechselrichter für die Netzspannung und zum Hochsetzen der Netz‐
spannung
im Generatorbetrieb des SD2: zum Erzeugen der dreiphasigen
Einspeisespannung
24-V-Versorgung
Begrenzung des Vorladestroms durch PTC-Widerstände
Filter gegen elektromagnetische Störsignale
Ballastschaltung zum Bremsen des Generators (z. B. bei einem
Fehler)
Siehe
Kapitel 9 „Ballastschaltung 0362192AF", S. 61
Kondensator im Gleichstromzwischenkreis (750 µF)
16 A Sicherung für Steuerspannung
Sicherung für den Betrieb ohne separate 230 V-Steuerspannung
(Voraussetzungen: Brücke zwischen X5/Pin 1 und X5/Pin 11; Brücke
zwischen X5/Pin 2 und X5/Pin 12)
Schütz zur Überbrückung der Einschaltstrombegrenzung
Filterdrossel für Wechselstromanteile im Gleichstromzwischenkreis
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
