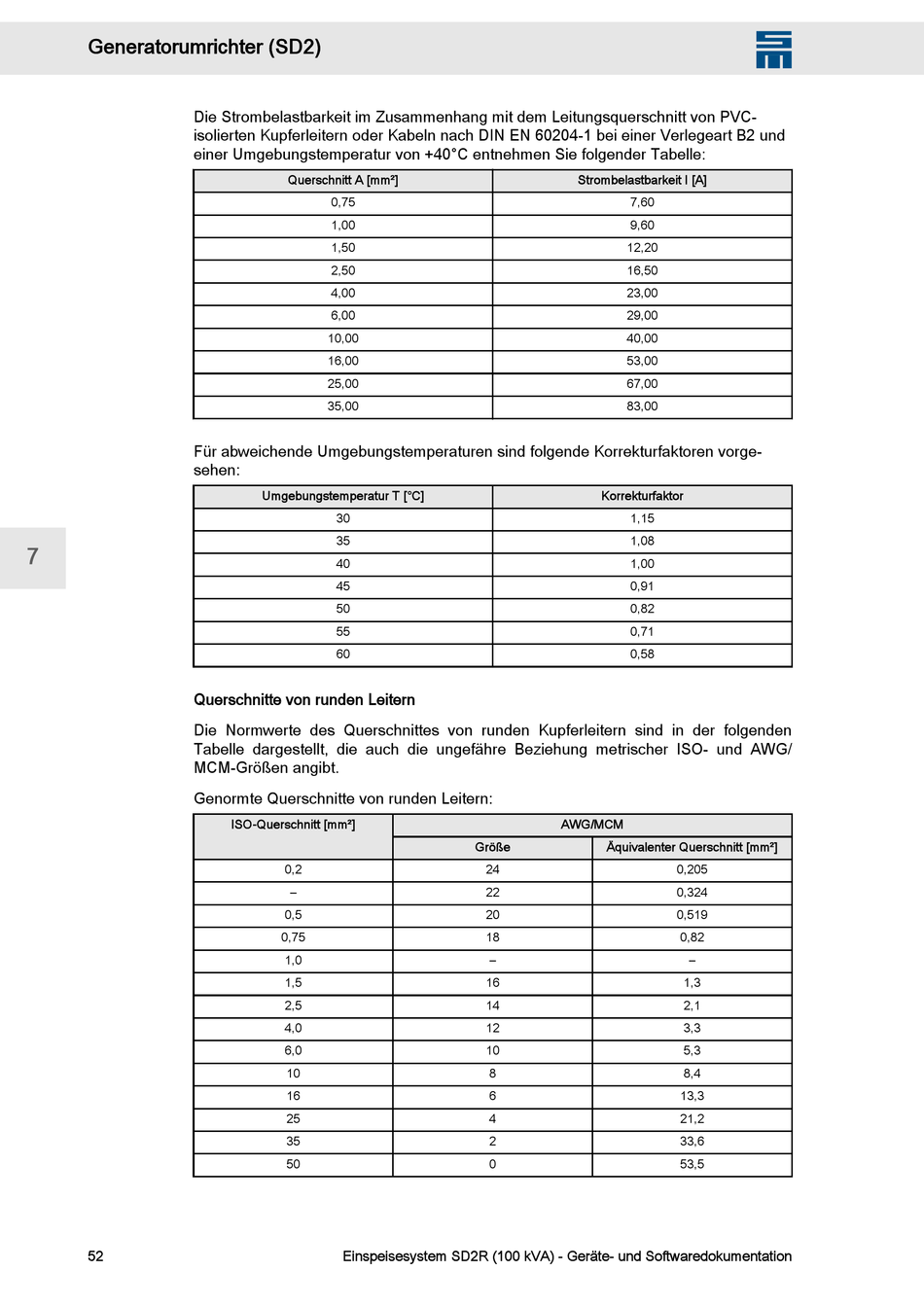

Generatorumrichter (SD2)
Die Strombelastbarkeit im Zusammenhang mit dem Leitungsquerschnitt von PVC-
isolierten Kupferleitern oder Kabeln nach DIN EN 60204-1 bei einer Verlegeart B2 und
einer Umgebungstemperatur von +40°C entnehmen Sie folgender Tabelle:
Für abweichende Umgebungstemperaturen sind folgende Korrekturfaktoren vorge‐
sehen:
7
Querschnitte von runden Leitern
Die Normwerte des Querschnittes von runden Kupferleitern sind in der folgenden
Tabelle dargestellt, die auch die ungefähre Beziehung metrischer ISO- und AWG/
MCM-Größen angibt.
Genormte Querschnitte von runden Leitern:
52
Querschnitt A [mm²]
0,75
1,00
1,50
2,50
4,00
6,00
10,00
16,00
25,00
35,00
Umgebungstemperatur T [°C]
30
35
40
45
50
55
60
ISO-Querschnitt [mm²]
0,2
–
0,5
0,75
1,0
1,5
2,5
4,0
6,0
10
16
25
35
50
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
Strombelastbarkeit I [A]
7,60
9,60
12,20
16,50
23,00
29,00
40,00
53,00
67,00
83,00
Korrekturfaktor
1,15
1,08
1,00
0,91
0,82
0,71
0,58
AWG/MCM
Größe
Äquivalenter Querschnitt [mm²]
24
22
20
18
–
16
14
12
10
8
6
4
2
0
W
0,205
0,324
0,519
0,82
–
1,3
2,1
3,3
5,3
8,4
13,3
21,2
33,6
53,5
