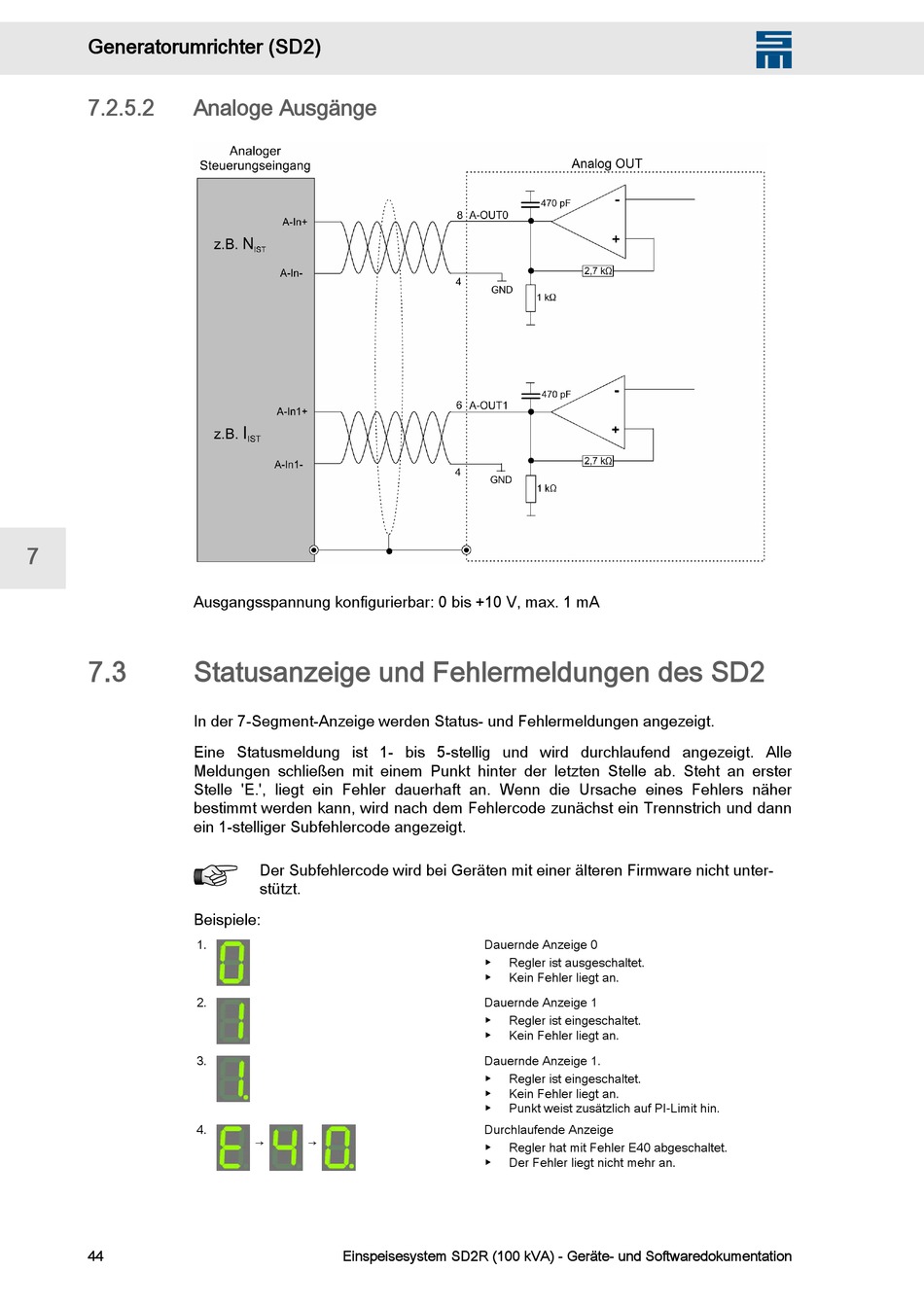

Generatorumrichter (SD2)
7.2.5.2
Analoge Ausgänge
7
Ausgangsspannung konfigurierbar: 0 bis +10 V, max. 1 mA
7.3
Statusanzeige und Fehlermeldungen des SD2
In der 7-Segment-Anzeige werden Status- und Fehlermeldungen angezeigt.
Eine Statusmeldung ist 1- bis 5-stellig und wird durchlaufend angezeigt. Alle
Meldungen schließen mit einem Punkt hinter der letzten Stelle ab. Steht an erster
Stelle 'E.', liegt ein Fehler dauerhaft an. Wenn die Ursache eines Fehlers näher
bestimmt werden kann, wird nach dem Fehlercode zunächst ein Trennstrich und dann
ein 1-stelliger Subfehlercode angezeigt.
Beispiele:
1.
2.
3.
4.
44
Der Subfehlercode wird bei Geräten mit einer älteren Firmware nicht unter‐
stützt.
→
→
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
Dauernde Anzeige 0
▶
Regler ist ausgeschaltet.
▶
Kein Fehler liegt an.
Dauernde Anzeige 1
▶
Regler ist eingeschaltet.
▶
Kein Fehler liegt an.
Dauernde Anzeige 1.
▶
Regler ist eingeschaltet.
▶
Kein Fehler liegt an.
▶
Punkt weist zusätzlich auf PI-Limit hin.
Durchlaufende Anzeige
▶
Regler hat mit Fehler E40 abgeschaltet.
▶
Der Fehler liegt nicht mehr an.
