Geräteaufbau und Funktion

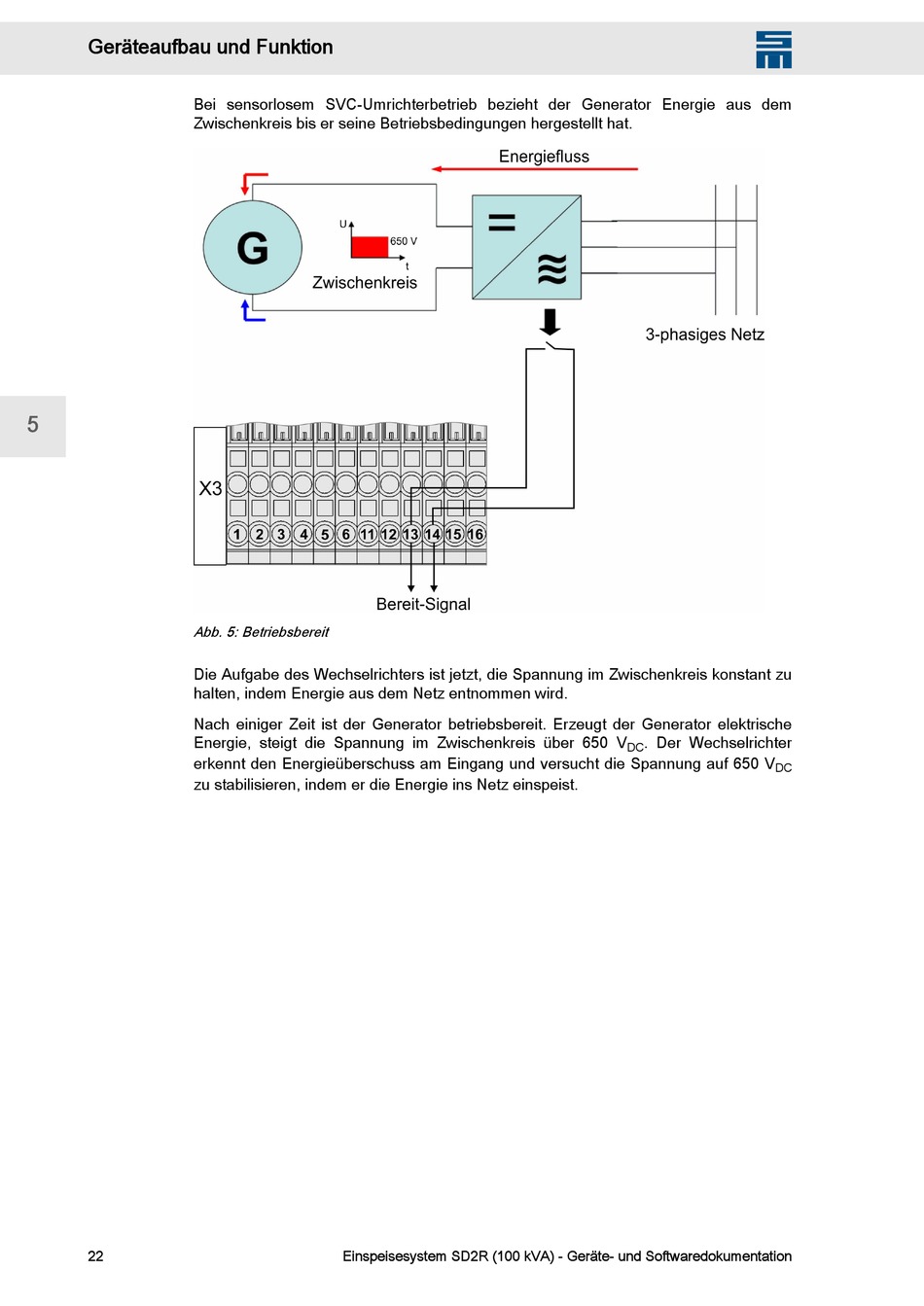

Bei sensorlosem SVC-Umrichterbetrieb bezieht der Generator Energie aus dem
Zwischenkreis bis er seine Betriebsbedingungen hergestellt hat.
5
Abb. 5: Betriebsbereit
Die Aufgabe des Wechselrichters ist jetzt, die Spannung im Zwischenkreis konstant zu
halten, indem Energie aus dem Netz entnommen wird.
Nach einiger Zeit ist der Generator betriebsbereit. Erzeugt der Generator elektrische
Energie, steigt die Spannung im Zwischenkreis über 650 V
erkennt den Energieüberschuss am Eingang und versucht die Spannung auf 650 V
zu stabilisieren, indem er die Energie ins Netz einspeist.
22
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
W
. Der Wechselrichter
DC
DC
