W

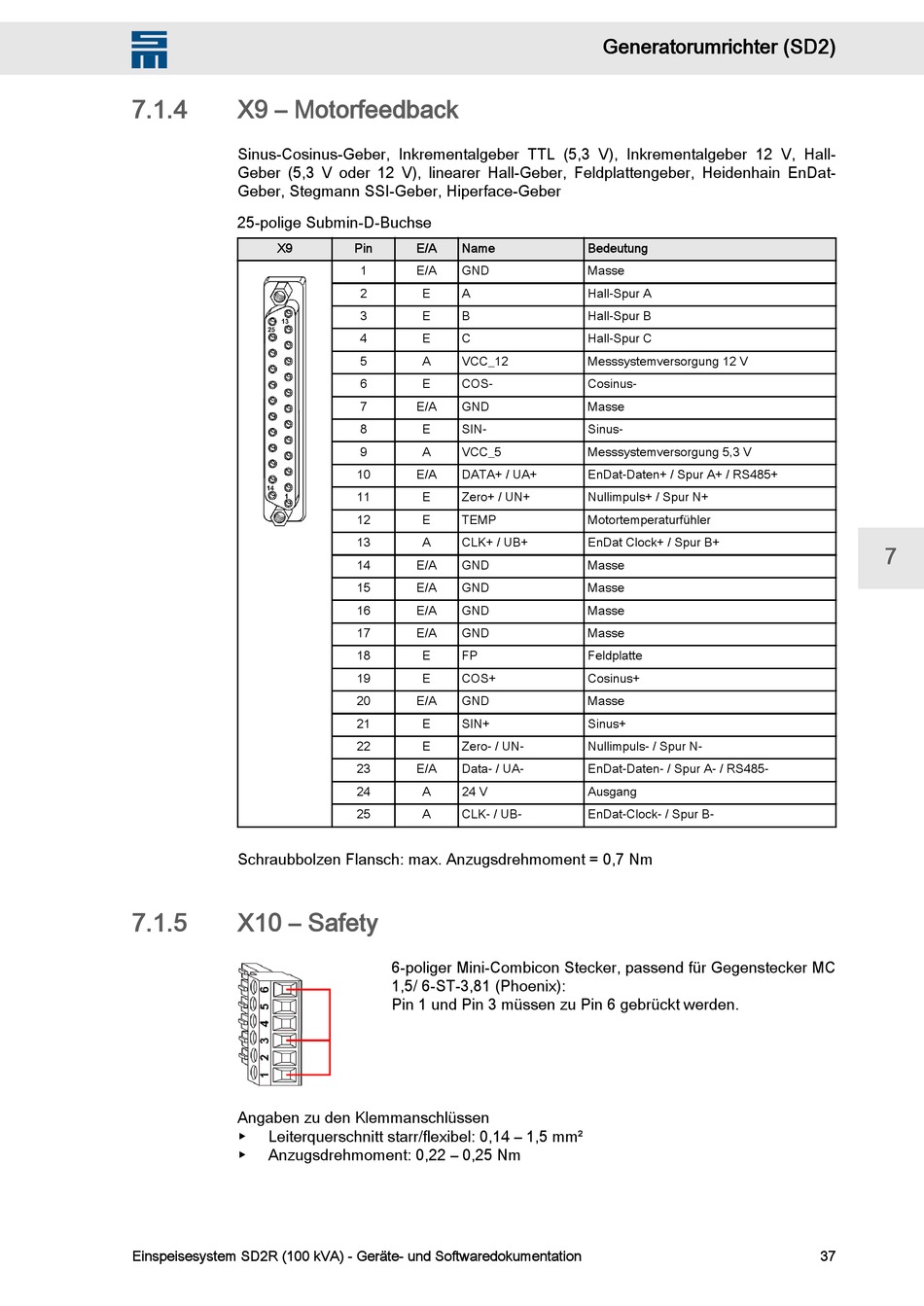

7.1.4
X9 – Motorfeedback
Sinus-Cosinus-Geber, Inkrementalgeber TTL (5,3 V), Inkrementalgeber 12 V, Hall-
Geber (5,3 V oder 12 V), linearer Hall-Geber, Feldplattengeber, Heidenhain EnDat-
Geber, Stegmann SSI-Geber, Hiperface-Geber
25-polige Submin-D-Buchse
X9
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
7.1.5
X10 – Safety
Angaben zu den Klemmanschlüssen
▶
Leiterquerschnitt starr/flexibel: 0,14 – 1,5 mm²
▶
Anzugsdrehmoment: 0,22 – 0,25 Nm
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
Pin
E/A
Name
1
E/A
GND
2
E
A
3
E
B
4
E
C
5
A
VCC_12
6
E
COS-
7
E/A
GND
8
E
SIN-
9
A
VCC_5
10
E/A
DATA+ / UA+
11
E
Zero+ / UN+
12
E
TEMP
13
A
CLK+ / UB+
14
E/A
GND
15
E/A
GND
16
E/A
GND
17
E/A
GND
18
E
FP
19
E
COS+
20
E/A
GND
21
E
SIN+
22
E
Zero- / UN-
23
E/A
Data- / UA-
24
A
24 V
25
A
CLK- / UB-
6-poliger Mini-Combicon Stecker, passend für Gegenstecker MC
1,5/ 6-ST-3,81 (Phoenix):
Pin 1 und Pin 3 müssen zu Pin 6 gebrückt werden.
Generatorumrichter (SD2)
Bedeutung
Masse
Hall-Spur A
Hall-Spur B
Hall-Spur C
Messsystemversorgung 12 V
Cosinus-
Masse
Sinus-
Messsystemversorgung 5,3 V
EnDat-Daten+ / Spur A+ / RS485+
Nullimpuls+ / Spur N+
Motortemperaturfühler
EnDat Clock+ / Spur B+
Masse
Masse
Masse
Masse
Feldplatte
Cosinus+
Masse
Sinus+
Nullimpuls- / Spur N-
EnDat-Daten- / Spur A- / RS485-
Ausgang
EnDat-Clock- / Spur B-
7
37
