W

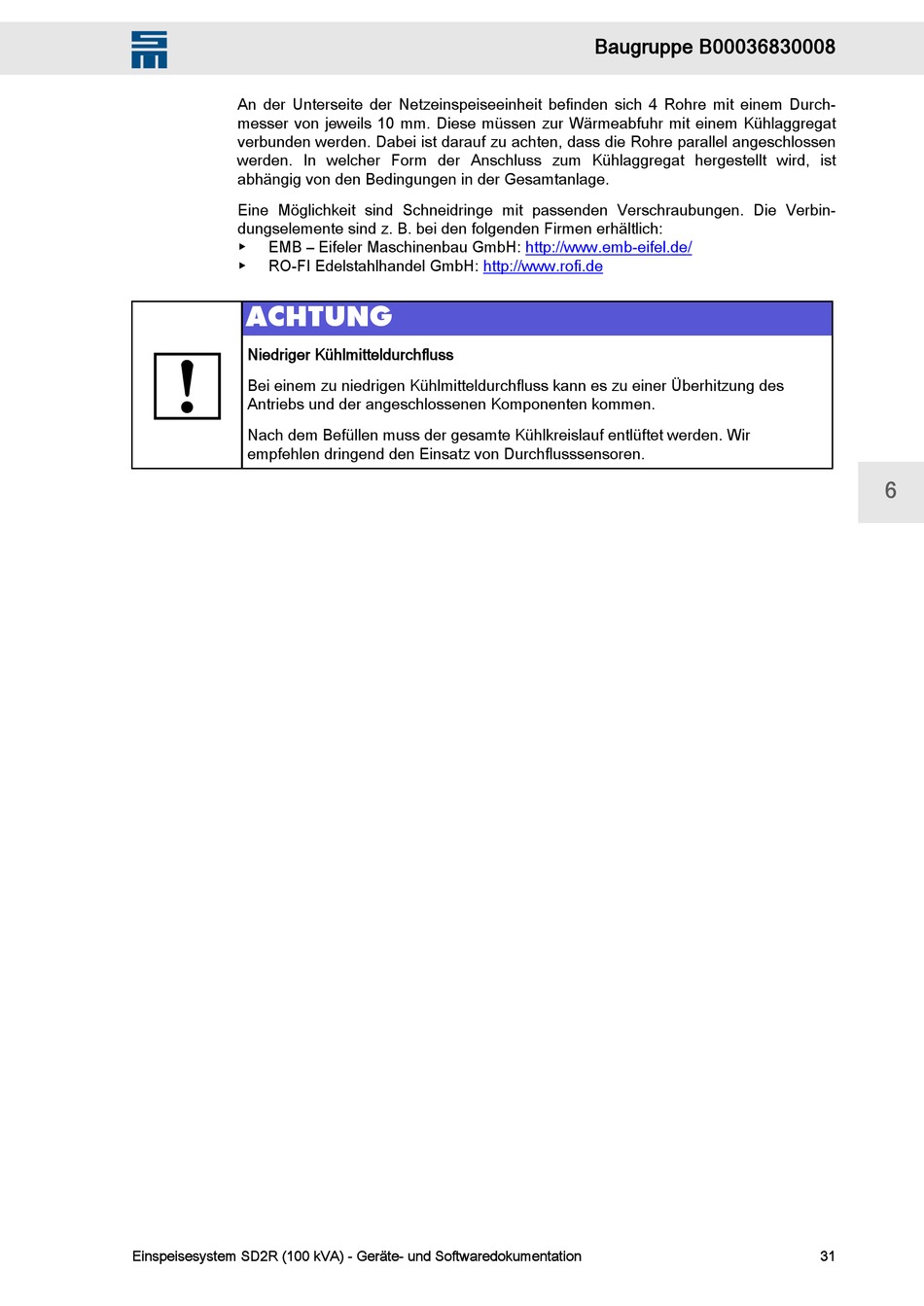

An der Unterseite der Netzeinspeiseeinheit befinden sich 4 Rohre mit einem Durch‐
messer von jeweils 10 mm. Diese müssen zur Wärmeabfuhr mit einem Kühlaggregat
verbunden werden. Dabei ist darauf zu achten, dass die Rohre parallel angeschlossen
werden. In welcher Form der Anschluss zum Kühlaggregat hergestellt wird, ist
abhängig von den Bedingungen in der Gesamtanlage.
Eine Möglichkeit sind Schneidringe mit passenden Verschraubungen. Die Verbin‐
dungselemente sind z. B. bei den folgenden Firmen erhältlich:
▶
EMB – Eifeler Maschinenbau GmbH:
▶
RO-FI Edelstahlhandel GmbH:
ACHTUNG
Niedriger Kühlmitteldurchfluss
Bei einem zu niedrigen Kühlmitteldurchfluss kann es zu einer Überhitzung des
Antriebs und der angeschlossenen Komponenten kommen.
Nach dem Befüllen muss der gesamte Kühlkreislauf entlüftet werden. Wir
empfehlen dringend den Einsatz von Durchflusssensoren.
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
Baugruppe B00036830008
http://www.emb-eifel.de/
http://www.rofi.de
6
31
