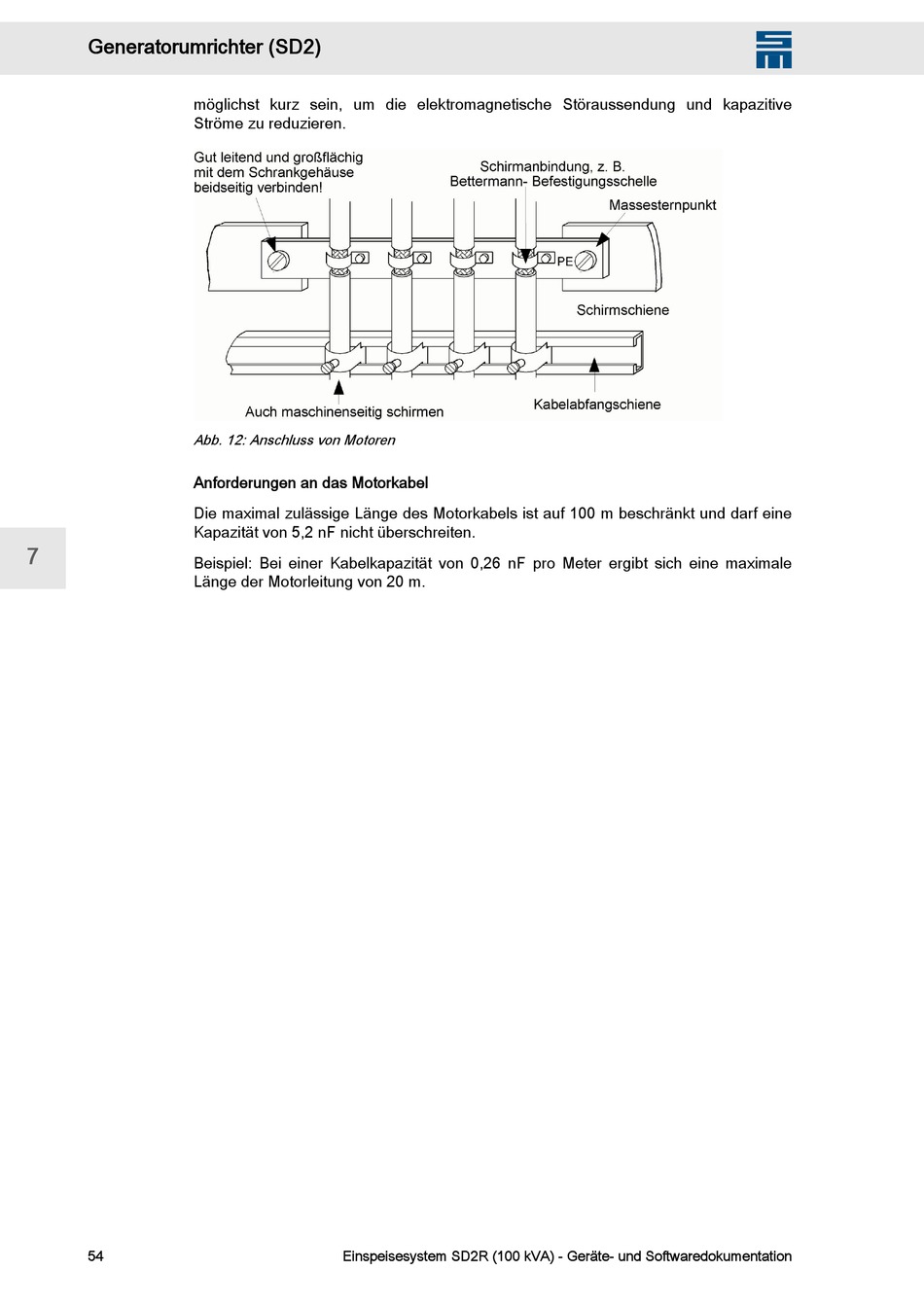

Generatorumrichter (SD2)
möglichst kurz sein, um die elektromagnetische Störaussendung und kapazitive
Ströme zu reduzieren.
Abb. 12: Anschluss von Motoren
Anforderungen an das Motorkabel
Die maximal zulässige Länge des Motorkabels ist auf 100 m beschränkt und darf eine
Kapazität von 5,2 nF nicht überschreiten.
7
Beispiel: Bei einer Kabelkapazität von 0,26 nF pro Meter ergibt sich eine maximale
Länge der Motorleitung von 20 m.
54
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
