Generatorumrichter (SD2)
Eine ausführliche Beschreibung des SD2-Umrichters finden Sie in der Doku‐
mentation „Antriebssystem SD2 – Hardwarebeschreibung".
7.1
Anschlüsse am Umrichter SD2

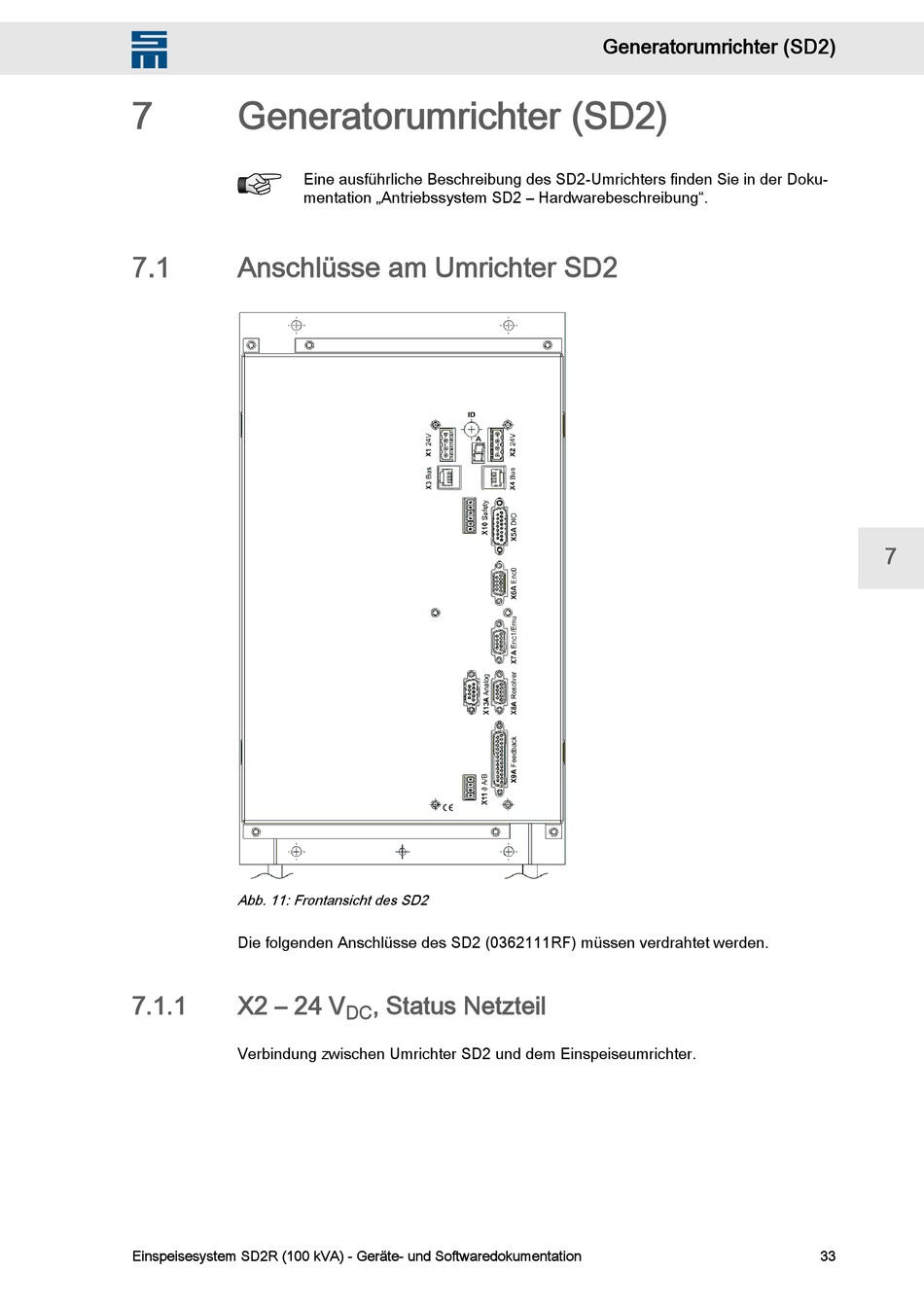

Abb. 11: Frontansicht des SD2
Die folgenden Anschlüsse des SD2 (0362111RF) müssen verdrahtet werden.
7.1.1
X2 – 24 V
Verbindung zwischen Umrichter SD2 und dem Einspeiseumrichter.
Einspeisesystem SD2R (100 kVA) - Geräte- und Softwaredokumentation
, Status Netzteil
DC
Generatorumrichter (SD2)
