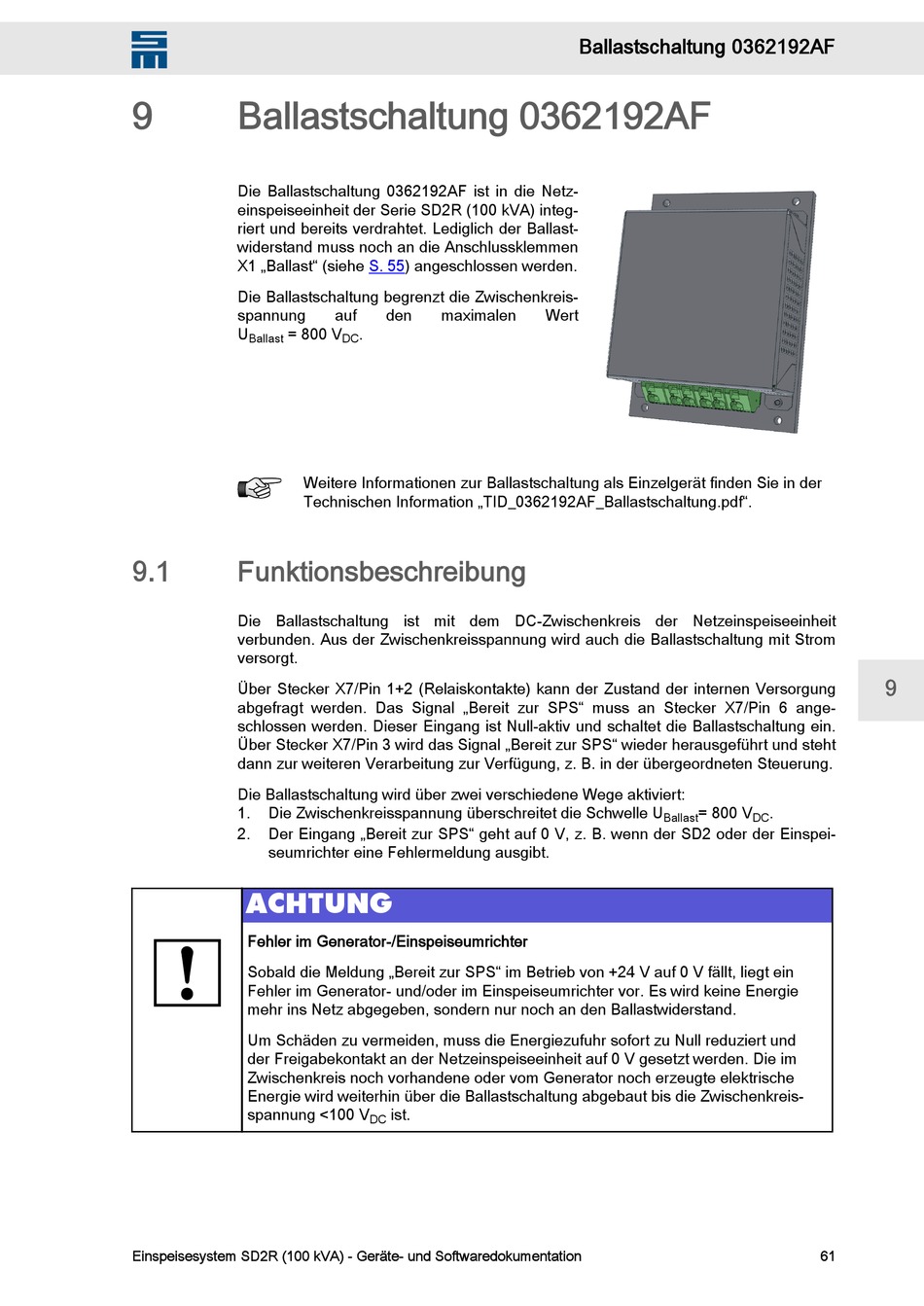

Ballastschaltung 0362192AF
Die Ballastschaltung 0362192AF ist in die Netz‐
einspeiseeinheit der Serie SD2R (100 kVA) integ‐
riert und bereits verdrahtet. Lediglich der Ballast‐
widerstand muss noch an die Anschlussklemmen
X1 „Ballast" (siehe
Die Ballastschaltung begrenzt die Zwischenkreis‐
spannung
U
= 800 V
Ballast
Weitere Informationen zur Ballastschaltung als Einzelgerät finden Sie in der
Technischen Information „TID_0362192AF_Ballastschaltung.pdf".
9.1
Funktionsbeschreibung
Die Ballastschaltung ist mit dem DC-Zwischenkreis der Netzeinspeiseeinheit
verbunden. Aus der Zwischenkreisspannung wird auch die Ballastschaltung mit Strom
versorgt.
Über Stecker X7/Pin 1+2 (Relaiskontakte) kann der Zustand der internen Versorgung
abgefragt werden. Das Signal „Bereit zur SPS" muss an Stecker X7/Pin 6 ange‐
schlossen werden. Dieser Eingang ist Null-aktiv und schaltet die Ballastschaltung ein.
Über Stecker X7/Pin 3 wird das Signal „Bereit zur SPS" wieder herausgeführt und steht
dann zur weiteren Verarbeitung zur Verfügung, z. B. in der übergeordneten Steuerung.
Die Ballastschaltung wird über zwei verschiedene Wege aktiviert:
1.
Die Zwischenkreisspannung überschreitet die Schwelle U
2.
Der Eingang „Bereit zur SPS" geht auf 0 V, z. B. wenn der SD2 oder der Einspei‐
seumrichter eine Fehlermeldung ausgibt.
ACHTUNG
Fehler im Generator-/Einspeiseumrichter
Sobald die Meldung „Bereit zur SPS" im Betrieb von +24 V auf 0 V fällt, liegt ein
Fehler im Generator- und/oder im Einspeiseumrichter vor. Es wird keine Energie
mehr ins Netz abgegeben, sondern nur noch an den Ballastwiderstand.
Um Schäden zu vermeiden, muss die Energiezufuhr sofort zu Null reduziert und
der Freigabekontakt an der Netzeinspeiseeinheit auf 0 V gesetzt werden. Die im
Zwischenkreis noch vorhandene oder vom Generator noch erzeugte elektrische
Energie wird weiterhin über die Ballastschaltung abgebaut bis die Zwischenkreis‐
spannung <100 V
