K
6: K
APITEL
ONFIGURIEREN VON
Knoten hinzufügen
So fügen Sie CC-SG einen neuen Knoten hinzu:
1. Klicken Sie auf die Registerkarte Knoten.
2. Klicken Sie im Menü Knoten auf Knoten hinzufügen. Der Bildschirm Knotenprofil wird
angezeigt.
3. Geben Sie den Namen des neuen Knotens im Feld Knotenname ein. Alle Knotennamen in
CC-SG müssen eindeutig sein.
4. Sie können auch eine kurze Beschreibung für diesen Knoten in das Feld Beschreibung eingeben.
5. Sie müssen mindestens eine Schnittstelle konfigurieren. Klicken Sie im Bereich Schnittstelle
des Bildschirms Knoten hinzufügen auf Hinzufügen, um eine Schnittstelle hinzuzufügen.
Weitere Informationen finden Sie im folgenden Abschnitt
6. Sie können eine Liste mit Kategorien und Elementen konfigurieren, um diesen Knoten
besser beschreiben und verwalten zu können. Weitere Informationen finden Sie in
Erstellen von
Zuordnungen.
•
Klicken Sie für jede aufgeführte Kategorie auf das Dropdown-Menü Element. Wählen
Sie dann das Element zum Anwenden auf den Knoten in der Liste aus. Wählen Sie das
leere Element im Feld Element für jede Kategorie aus, die Sie nicht verwenden möchten.
•
Wenn die Werte für Kategorie oder Element, die Sie verwenden möchten, nicht
angezeigt werden, können Sie über das Menü Zuordnungen weitere hinzufügen. Weitere
Informationen finden Sie in Kapitel 4: Erstellen von Zuordnungen.
7. Klicken Sie auf OK, um den Knoten zu speichern. Der Knoten wird der Knotenliste hinzugefügt.
K
S
NOTEN UND
CHNITTSTELLEN

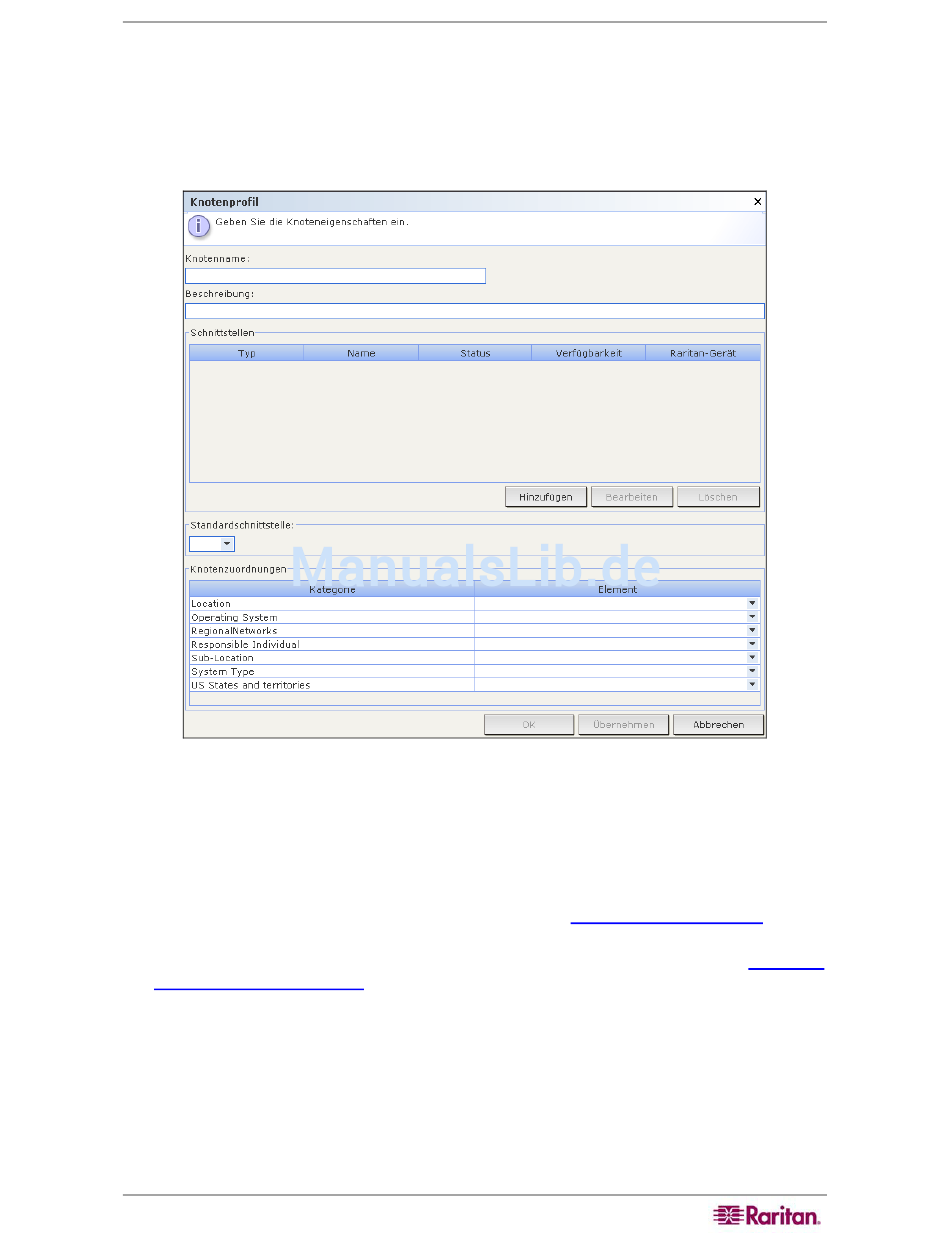

Abbildung 65 Fenster Knoten hinzufügen
Schnittstellen
hinzufügen.
Kapitel 4:
71
