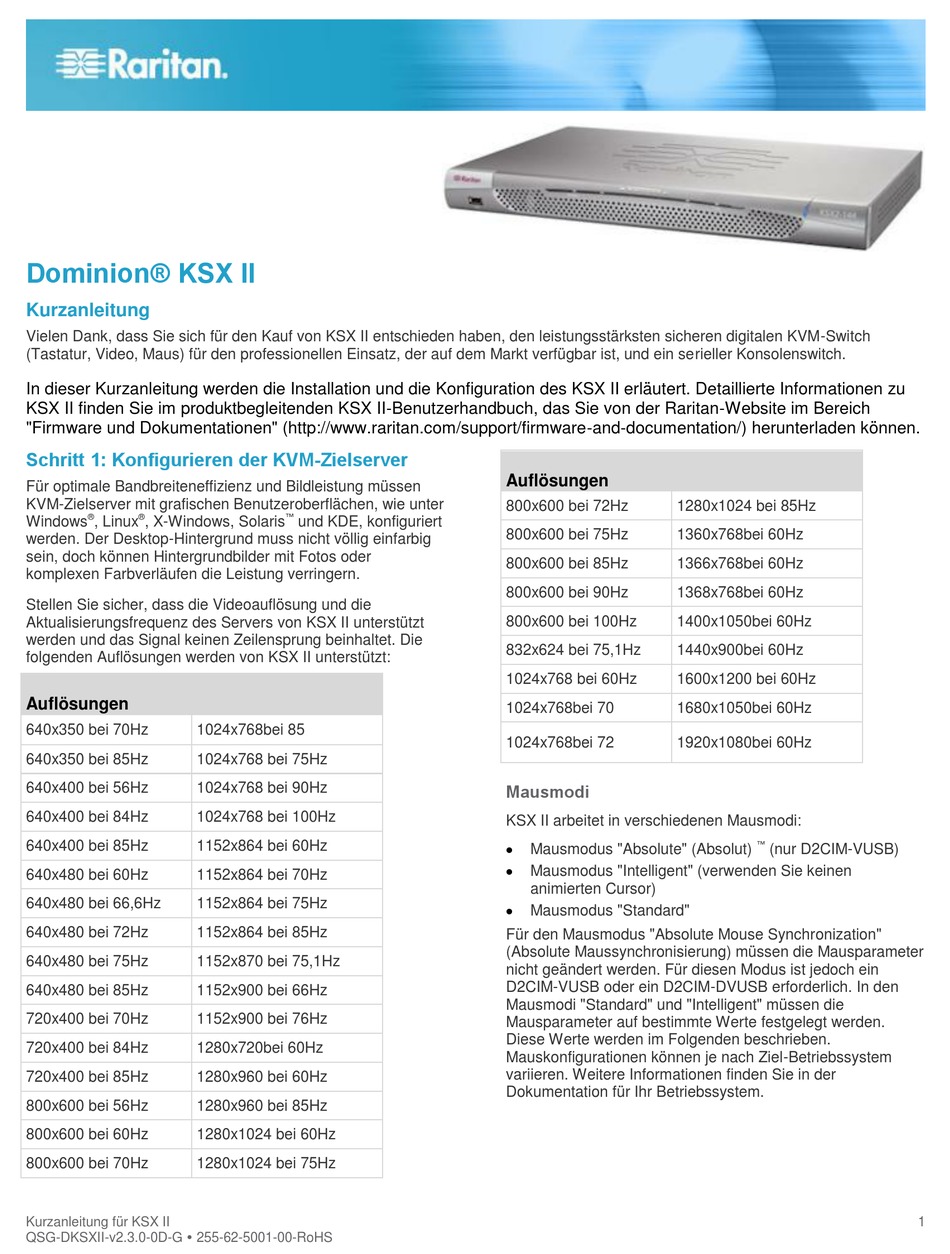

Raritan KSX II Kurzanleitung

Dominion® KSX II
Kurzanleitung
Vielen Dank, dass Sie sich für den Kauf von KSX II entschieden haben, den leistungsstärksten sicheren digitalen KVM-Switch
(Tastatur, Video, Maus) für den professionellen Einsatz, der auf dem Markt verfügbar ist, und ein serieller Konsolenswitch.
In dieser Kurzanleitung werden die Installation und die Konfiguration des KSX II erläutert. Detaillierte Informationen zu
KSX II finden Sie im produktbegleitenden KSX II-Benutzerhandbuch, das Sie von der Raritan-Website im Bereich
"Firmware und Dokumentationen" (http://www.raritan.com/support/firmware-and-documentation/) herunterladen können.
Schritt 1: Konfigurieren der KVM-Zielserver
Für optimale Bandbreiteneffizienz und Bildleistung müssen
KVM-Zielserver mit grafischen Benutzeroberflächen, wie unter
® ®
Windows , Linux , X-Windows, Solaris
werden. Der Desktop-Hintergrund muss nicht völlig einfarbig
sein, doch können Hintergrundbilder mit Fotos oder
komplexen Farbverläufen die Leistung verringern.
Stellen Sie sicher, dass die Videoauflösung und die
Aktualisierungsfrequenz des Servers von KSX II unterstützt
werden und das Signal keinen Zeilensprung beinhaltet. Die
folgenden Auflösungen werden von KSX II unterstützt:
Auflösungen
640x350 bei 70Hz 1024x768bei 85
640x350 bei 85Hz 1024x768 bei 75Hz
640x400 bei 56Hz 1024x768 bei 90Hz
640x400 bei 84Hz 1024x768 bei 100Hz
640x400 bei 85Hz 1152x864 bei 60Hz
640x480 bei 60Hz 1152x864 bei 70Hz
640x480 bei 66,6Hz 1152x864 bei 75Hz
640x480 bei 72Hz 1152x864 bei 85Hz
640x480 bei 75Hz 1152x870 bei 75,1Hz
640x480 bei 85Hz 1152x900 bei 66Hz
720x400 bei 70Hz 1152x900 bei 76Hz
720x400 bei 84Hz 1280x720bei 60Hz
720x400 bei 85Hz 1280x960 bei 60Hz
800x600 bei 56Hz 1280x960 bei 85Hz
800x600 bei 60Hz 1280x1024 bei 60Hz
800x600 bei 70Hz 1280x1024 bei 75Hz
Kurzanleitung für KSX II
QSG-DKSXII-v2.3.0-0D-G  255-62-5001-00-RoHS
™
und KDE, konfiguriert
Auflösungen
800x600 bei 72Hz 1280x1024 bei 85Hz
800x600 bei 75Hz 1360x768bei 60Hz
800x600 bei 85Hz 1366x768bei 60Hz
800x600 bei 90Hz 1368x768bei 60Hz
800x600 bei 100Hz 1400x1050bei 60Hz
832x624 bei 75,1Hz 1440x900bei 60Hz
1024x768 bei 60Hz 1600x1200 bei 60Hz
1024x768bei 70 1680x1050bei 60Hz
1024x768bei 72 1920x1080bei 60Hz
Mausmodi
KSX II arbeitet in verschiedenen Mausmodi:

Mausmodus "Absolute" (Absolut)

Mausmodus "Intelligent" (verwenden Sie keinen
animierten Cursor)

Mausmodus "Standard"
Für den Mausmodus "Absolute Mouse Synchronization"
(Absolute Maussynchronisierung) müssen die Mausparameter
nicht geändert werden. Für diesen Modus ist jedoch ein
D2CIM-VUSB oder ein D2CIM-DVUSB erforderlich. In den
Mausmodi "Standard" und "Intelligent" müssen die
Mausparameter auf bestimmte Werte festgelegt werden.
Diese Werte werden im Folgenden beschrieben.
Mauskonfigurationen können je nach Ziel-Betriebssystem
variieren. Weitere Informationen finden Sie in der
Dokumentation für Ihr Betriebssystem.
™
(nur D2CIM-VUSB)
1
