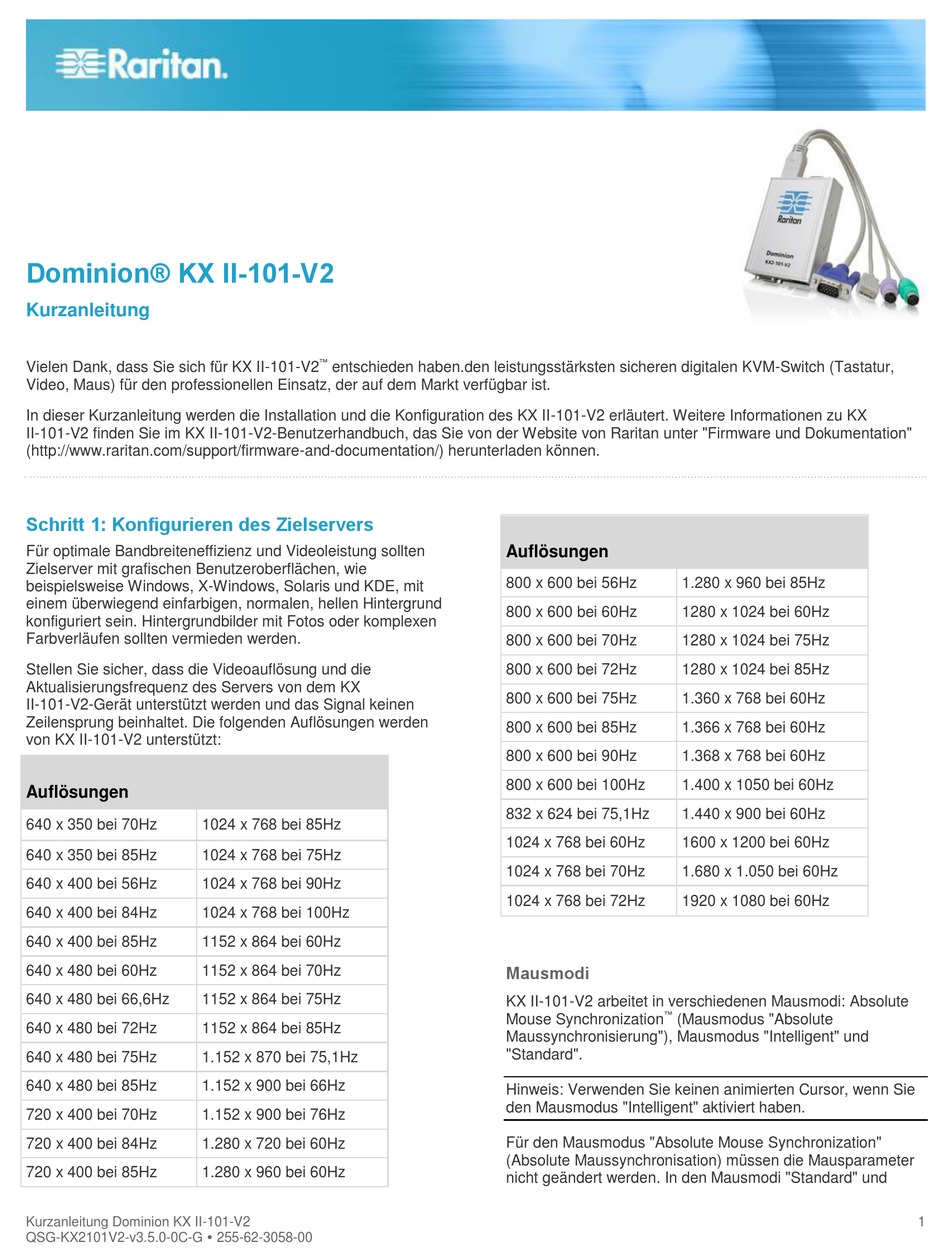

Raritan Dominion KX II-101-V2 Kurzanleitung

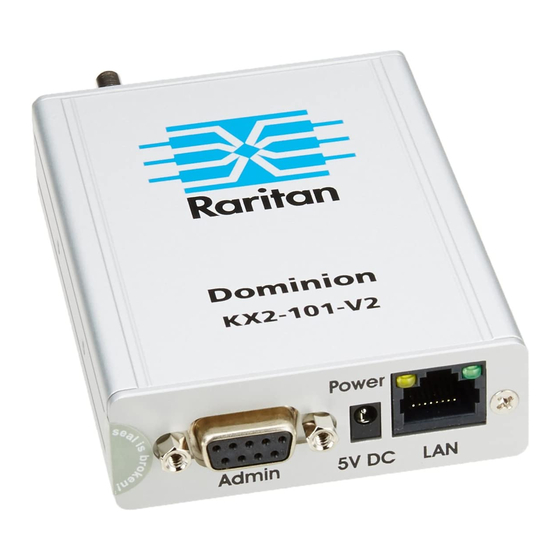

Dominion® KX II-101-V2
Kurzanleitung
Vielen Dank, dass Sie sich für KX II-101-V2
Video, Maus) für den professionellen Einsatz, der auf dem Markt verfügbar ist.
In dieser Kurzanleitung werden die Installation und die Konfiguration des KX II-101-V2 erläutert. Weitere Informationen zu KX
II-101-V2 finden Sie im KX II-101-V2-Benutzerhandbuch, das Sie von der Website von Raritan unter "Firmware und Dokumentation"
(http://www.raritan.com/support/firmware-and-documentation/) herunterladen können.
Schritt 1: Konfigurieren des Zielservers
Für optimale Bandbreiteneffizienz und Videoleistung sollten
Zielserver mit grafischen Benutzeroberflächen, wie
beispielsweise Windows, X-Windows, Solaris und KDE, mit
einem überwiegend einfarbigen, normalen, hellen Hintergrund
konfiguriert sein. Hintergrundbilder mit Fotos oder komplexen
Farbverläufen sollten vermieden werden.
Stellen Sie sicher, dass die Videoauflösung und die
Aktualisierungsfrequenz des Servers von dem KX
II-101-V2-Gerät unterstützt werden und das Signal keinen
Zeilensprung beinhaltet. Die folgenden Auflösungen werden
von KX II-101-V2 unterstützt:
Auflösungen
640 x 350 bei 70Hz 1024 x 768 bei 85Hz
640 x 350 bei 85Hz 1024 x 768 bei 75Hz
640 x 400 bei 56Hz 1024 x 768 bei 90Hz
640 x 400 bei 84Hz 1024 x 768 bei 100Hz
640 x 400 bei 85Hz 1152 x 864 bei 60Hz
640 x 480 bei 60Hz 1152 x 864 bei 70Hz
640 x 480 bei 66,6Hz 1152 x 864 bei 75Hz
640 x 480 bei 72Hz 1152 x 864 bei 85Hz
640 x 480 bei 75Hz 1.152 x 870 bei 75,1Hz
640 x 480 bei 85Hz 1.152 x 900 bei 66Hz
720 x 400 bei 70Hz 1.152 x 900 bei 76Hz
720 x 400 bei 84Hz 1.280 x 720 bei 60Hz
720 x 400 bei 85Hz 1.280 x 960 bei 60Hz
Kurzanleitung Dominion KX II-101-V2
QSG-KX2101V2-v3.5.0-0C-G  255-62-3058-00
™
entschieden haben.den leistungsstärksten sicheren digitalen KVM-Switch (Tastatur,
Auflösungen
800 x 600 bei 56Hz 1.280 x 960 bei 85Hz
800 x 600 bei 60Hz 1280 x 1024 bei 60Hz
800 x 600 bei 70Hz 1280 x 1024 bei 75Hz
800 x 600 bei 72Hz 1280 x 1024 bei 85Hz
800 x 600 bei 75Hz 1.360 x 768 bei 60Hz
800 x 600 bei 85Hz 1.366 x 768 bei 60Hz
800 x 600 bei 90Hz 1.368 x 768 bei 60Hz
800 x 600 bei 100Hz 1.400 x 1050 bei 60Hz
832 x 624 bei 75,1Hz 1.440 x 900 bei 60Hz
1024 x 768 bei 60Hz 1600 x 1200 bei 60Hz
1024 x 768 bei 70Hz 1.680 x 1.050 bei 60Hz
1024 x 768 bei 72Hz 1920 x 1080 bei 60Hz
Mausmodi
KX II-101-V2 arbeitet in verschiedenen Mausmodi: Absolute
™
Mouse Synchronization (Mausmodus "Absolute
Maussynchronisierung"), Mausmodus "Intelligent" und
"Standard".
Hinweis: Verwenden Sie keinen animierten Cursor, wenn Sie
den Mausmodus "Intelligent" aktiviert haben.
Für den Mausmodus "Absolute Mouse Synchronization"
(Absolute Maussynchronisation) müssen die Mausparameter
nicht geändert werden. In den Mausmodi "Standard" und
1
