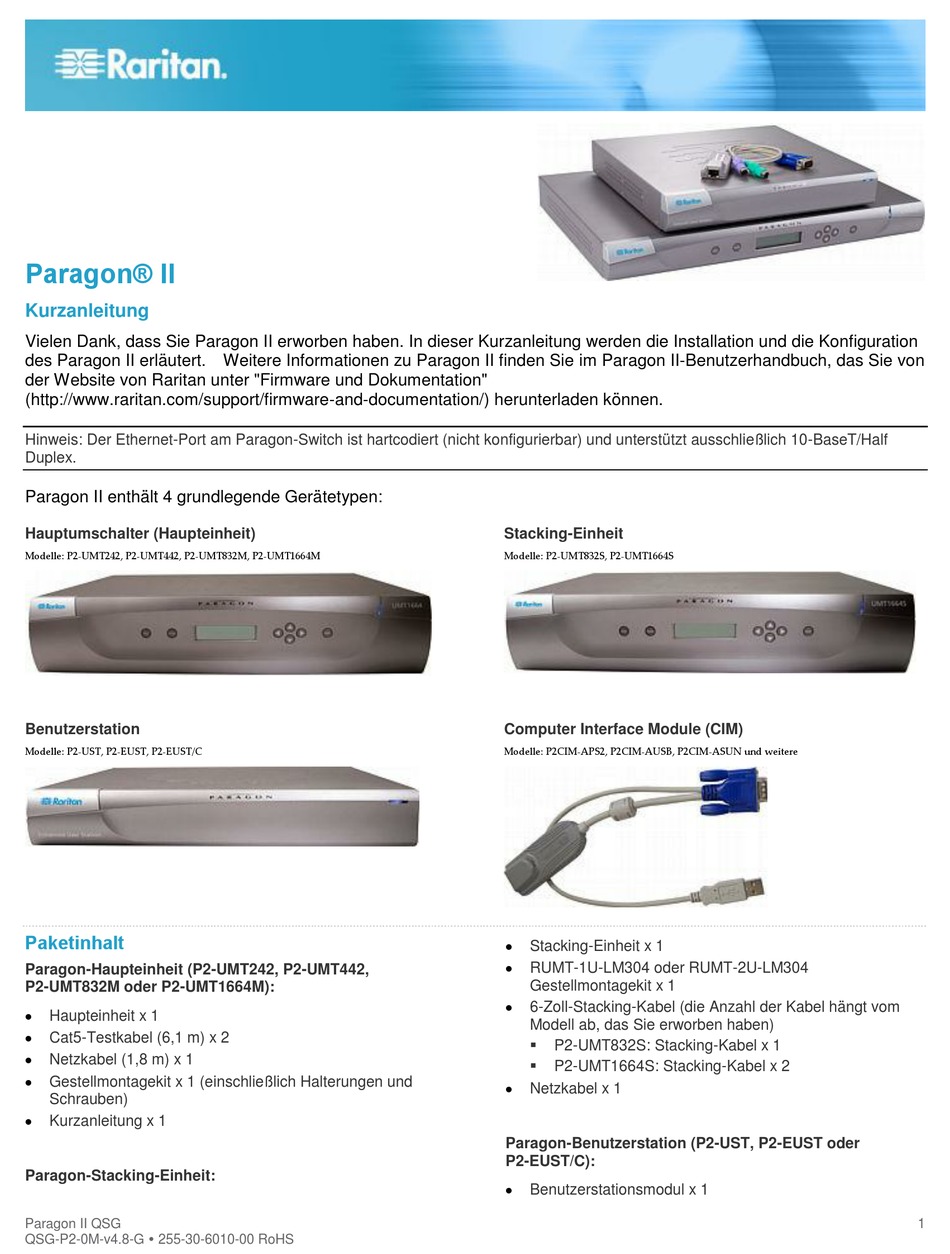

Raritan Paragon II Kurzanleitung

Paragon® II
Kurzanleitung
Vielen Dank, dass Sie Paragon II erworben haben. In dieser Kurzanleitung werden die Installation und die Konfiguration
des Paragon II erläutert. Weitere Informationen zu Paragon II finden Sie im Paragon II-Benutzerhandbuch, das Sie von
der Website von Raritan unter "Firmware und Dokumentation"
(http://www.raritan.com/support/firmware-and-documentation/) herunterladen können.
Hinweis: Der Ethernet-Port am Paragon-Switch ist hartcodiert (nicht konfigurierbar) und unterstützt ausschließlich 10-BaseT/Half
Duplex.

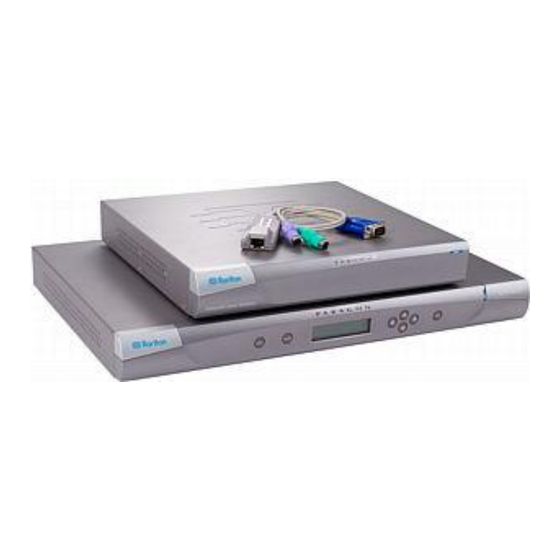

Paragon II enthält 4 grundlegende Gerätetypen:
Hauptumschalter (Haupteinheit)
Modelle: P2-UMT242, P2-UMT442, P2-UMT832M, P2-UMT1664M
Benutzerstation
Modelle: P2-UST, P2-EUST, P2-EUST/C
Paketinhalt
Paragon-Haupteinheit (P2-UMT242, P2-UMT442,
P2-UMT832M oder P2-UMT1664M):

Haupteinheit x 1

Cat5-Testkabel (6,1 m) x 2

Netzkabel (1,8 m) x 1

Gestellmontagekit x 1 (einschließlich Halterungen und
Schrauben)

Kurzanleitung x 1
Paragon-Stacking-Einheit:
Paragon II QSG
QSG-P2-0M-v4.8-G  255-30-6010-00 RoHS
Stacking-Einheit
Modelle: P2-UMT832S, P2-UMT1664S
Computer Interface Module (CIM)
Modelle: P2CIM-APS2, P2CIM-AUSB, P2CIM-ASUN und weitere

Stacking-Einheit x 1

RUMT-1U-LM304 oder RUMT-2U-LM304
Gestellmontagekit x 1

6-Zoll-Stacking-Kabel (die Anzahl der Kabel hängt vom
Modell ab, das Sie erworben haben)

P2-UMT832S: Stacking-Kabel x 1

P2-UMT1664S: Stacking-Kabel x 2

Netzkabel x 1
Paragon-Benutzerstation (P2-UST, P2-EUST oder
P2-EUST/C):

Benutzerstationsmodul x 1
1
