6301 2204 – 05/2002 DE/CH/AT
Serviceanleitung

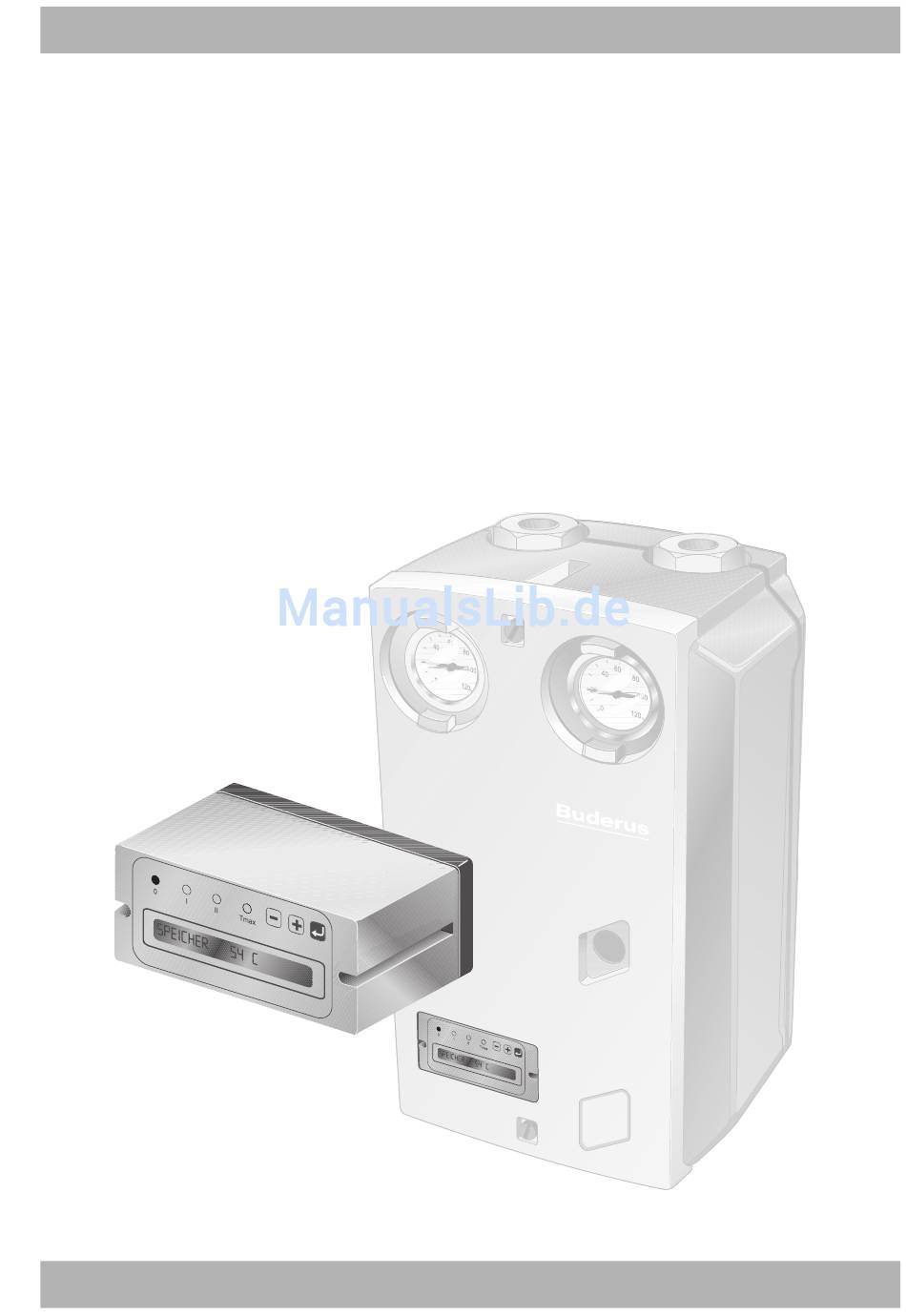

Regelgerät KR 0106
Einstellung der Funktionen
Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen
Für das Fachhandwerk

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus KR 0106

  • Seite 1 6301 2204 – 05/2002 DE/CH/AT Für das Fachhandwerk Serviceanleitung Regelgerät KR 0106 Einstellung der Funktionen Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...
  • Seite 2 Übergeben Sie dem Kunden diese Serviceanleitung. Erklären Sie dem Kunden Wirkungsweise und Bedie- nung des Gerätes. Produktbezeichnung Das Regelgerät KR 0106 wird in dieser Unterlage ein- heitlich als „Regelgerät“ bezeichnet. Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildun- gen, Funktionsschritte und technische Daten geringfügig abweichen.
  • Seite 3: Inhaltsverzeichnis

    ....... . 19 Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 4: Sicherheit

    Weitere Symbole zur Kennzeichnung von Gefahren und se Komplettstationen bestimmt. Anwenderhinweisen: ANWENDERHINWEIS LEBENSGEFAHR Wenn das Regelgerät KR 0106 als Ersatz- durch elektrischen Strom. teil für Regelgeräte der Typen KR 0103, S9 oder S9-1 verwendet wird und die Kühl- WARNUNG! kreislauf-Funktion an Klemme 7 ange- schlossen ist (Umwälzpumpe oder 3-...
  • Seite 5: Beachten Sie Diese Sicherheits- Und Anwenderhinweise

    Entsorgen Sie die Verpackung des Regelgerätes umweltgerecht. Ein Regelgerät, das ausgetauscht werden soll, ist durch eine autorisierte Stelle umweltgerecht zu ent- sorgen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 6: Produktbeschreibung

    Pos. 4: LED Tmax (gelb) Pos. 5: Plus-, Minus- und Entertaste zum Ändern von Werten und zum Bewegen im Menü Pos. 6: Display Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 7: Bedeutung Der Abkürzungen

    Hauptmenü „05 Sonderfunktio- nen“ festgelegt R1 bzw. R2 Relais zum Anschluss von P1 bzw. P2 Tab. 2 Abkürzungen Abb. 3 Rückseite des Regelgerätes Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 8: Technische Daten

    Fühler FSK, FSS und FSX vom Regel- 4,943 0,0886 gerät abzuklemmen. 3,478 0,0746 2,492 0,0633 1,816 0,0540 1,344 0,0500 Tab. 4 Kollektorfühler NTC 20K (FSK) Ø 6mm Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 9: Lieferumfang

    Bestandteile des Lieferumfangs vorhanden sind. Bestandteile des Lieferumfangs (Abb. 4) Regelgerät 1 × Pos. 1: Abb. 4 Lieferumfang Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 10: Regelgerät Im Ersatzteilfall Montieren

    Regelgerät montieren und Komplettstation schließen Pos. 1: Kunststoffschrauben Pos. 2: vorderer Wärmeschutz Pos. 3: Regelgerät Pos. 4: Sockel Pos. 5: Schrauben (jeweils seitlich am Regelgerät) Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 11: Regelgerät Bedienen

    Einstellungen – < Manu-Abgleich Offset -20 ...+20 Hauptmenü Auto-Abgleich Nur für Hersteller! Hauptmenü Achtung! Nicht ändern! Abb. 7 Menüführung des Regelgerätes Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 12: Parameter Für Die Solaranlage Einstellen

    Der Drehzahlbereich liegt zwischen 30% (kleinste Drehzahl) und 100% (größte Drehzahl). 7.1.3 Betriebsstunden Anzahl der gesamten Betriebsstunden der Umwälzpumpe P1 (Verbraucher 1). Laufz. P1 ... h Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 13: Einstellungen Vornehmen

    Hälfte des eingestellten Wertes unterschritten wird und das Regelgerät die Drehzahl der Umwälzpumpe auf den kleinsten Wert re- duziert hat, so wird die Umwälzpumpe abgeschaltet. Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 14: Speicher-Maximaltemperatur

    ... Ja Regelgerät können Sie diese ein- bzw. ausschalten. Im Normalfall sollte die Drehzahlregelung eingeschaltet sein („Ja“). Eingabebereich Werkseinstellung Drehzahlregelung P1 Ja/Nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 15: Betriebsarten Wählen

    Handbetrieb nicht betrieben werden. Eingabebereich Werkseinstellung Betriebsart Auto Auto Hand Entertaste drücken, um zurück in das Hauptmenü zu gelangen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 16: Schutzfunktion Einstellen

    Minus- oder Plustaste drücken, um die ausgewählte Sonderfunktion einzustel- len. Entertaste drücken, um die Sonderfunktion zu aktivieren und das Menü zu ver- lassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 17 – „Zusatzpumpe“: Diese Funktion ist für ein noch nicht erhältliches Zubehör vorgesehen und darf nicht angewählt werden. Eingabebereich Werkseinstellung Funktion P2 P2 aus P2 aus Kühlfunktion Zusatzpumpe Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 18 Betriebszustand, geregelt, um die eingestellte Temperaturdifferenz möglichst konstant zu halten. Diese Funktion ermöglicht die Einstellung der Mindestdrehzahl der Pumpe P1. Eingabebereich Werkseinstellung P1 min 30 – 100% Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 19: Reset Des Zählers Oder Der Einstellungen

    Entertaste drücken. Im Display des Regelgerätes wird die Programmversion angezeigt. KR0106/... Entertaste drücken, um zurück in das Hauptmenü zu gelangen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Serviceanleitung Regler KR 0106 • Ausgabe 05/2002...
  • Seite 20 Heizungsfachbetrieb:...
