3.3.5 Rückenwinkel mit Gasdruckfeder
verstellen
ACHTUNG
DURCH DIE WINKELVERSTELLUNG DES RÜ-
CKENS >90°VERÄNDERT SICH DEUTLICH DER
SCHWERPUNKT UND DAS KIPPVERHALTEN DES
ROLLSTUHLS. DESHALB NIEMALS WÄHREND
DER FAHRT DEN RÜCKENWINKEL VERSTELLEN.
ACHTUNG
Bei einem Rückenwinkel >90° muss für eine
geeignete Stützung des Kopfes gesorgt wer-
den (Kopfstütze oder versenkbare Rückenver-
längerung).

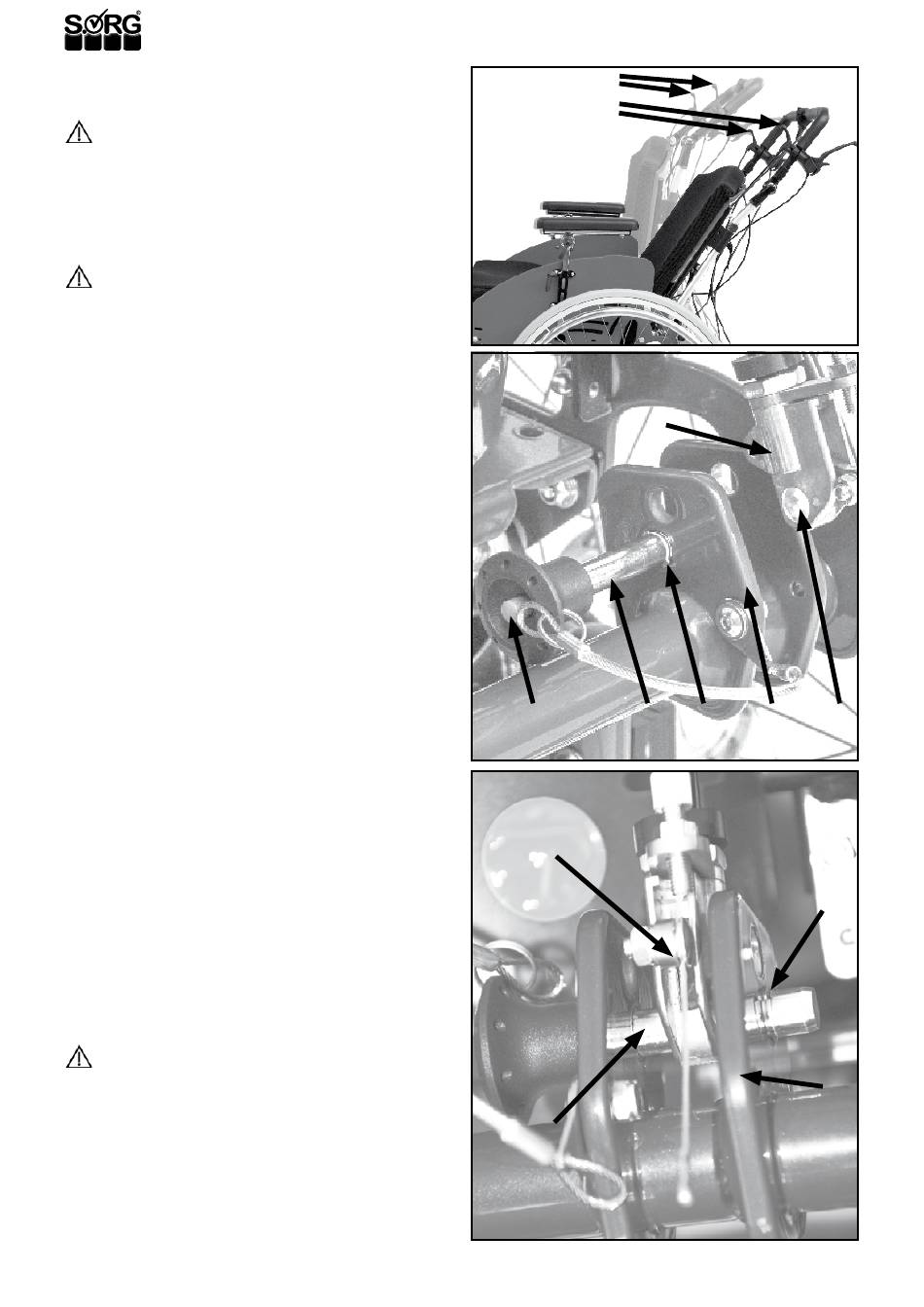

(1) Zum Verstellen des Rückenwinkels mit
Gasdruckfeder:
• Drücken Sie beide Hebel (A) und halten Sie sie
so lange gedrückt, bis Sie den Rücken in die
gewünschte Position gebracht haben.
• Dann lassen Sie die Hebel wieder los.
3.3.6 Rückenwinkel mit Gasdruckfeder nach
vorne umklappen
(2) Zum Umklappen des Rückens nach vorne:
• Sichern Sie den Rollstuhl gegen Wegrollen.
• Drücken Sie den kleinen roten Knopf (A) am
Arretierungsbolzen (B),
• gleichzeitig ziehen Sie den Bolzen (B) kom-
plett aus der Aufnahme (C).
• Legen Sie den Rücken nach vorne um.
(2) Zum Aufrichten des Rückens:
• Ziehen Sie den Rücken zurück in die senk-
rechte Position.
• Setzen Sie die Arretierungsbolzen (B) bis zum
Anschlag der Stativfedern (D) in die Bohrung
der Aufnahme (C).
• Führen Sie den Auslösekopf (E) der Gasdruck-
feder in die Aufnahme (C) ein.
• Drücken Sie den roten Knopf (A) des Arretie-
rungsbolzens (B) (die Stativfedern (D) gleiten
dabei nach innen) und
• stecken Sie den Bolzen (B) komplett durch die
Aufnahme (C) und durch die Bohrung (F) des
Auslösekopfes (E).
• Verfahren Sie auf der Gegenseite gleichermaßen.
ACHTUNG
(3) Nach dem Einsetzen des Auslösekopfes (E)
der Gasdruckfeder muss die Stativfeder (D) des
Arretierungsbolzens (B) auf der Außenseite des
Halters (C) sichtbar herausstehen.
DER ROLLSTUHL IST SONST NICHT GEBRAUCHS-
FÄHIG.
Versichern Sie sich, dass die Arretierungsbol-
zen (B) sich nicht herausnehmen lassen.
