3.3 Baugruppe Sitz
3.3.3 Doppelte Gasdruckfeder

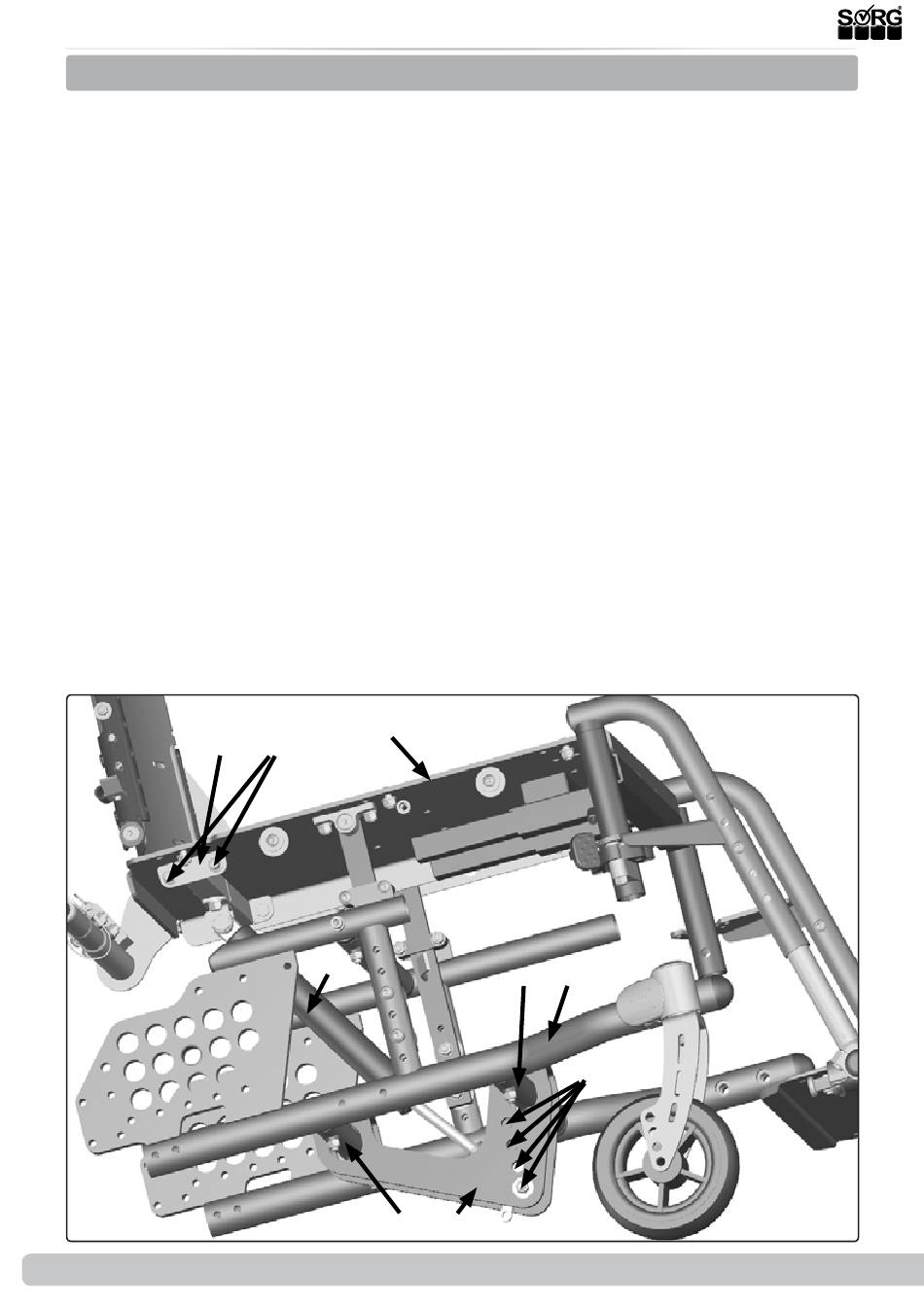

Die involvierten Bauteile:
(1)
(A) Sitzplatte
(B) Aufnahme oben für Gasdruckfeder
(C) Montagepunkte oben für Gasdruck
feder
(D) Aufnahme unten für Gasdruckfeder
(E) Montagepunkt unten für
Gasdruckfeder
(F) Gasdruckfeder
(G) Rahmentraversen
(H) Rahmenhälfte
(1)
(B)
20 von 40
(A)
(C)
(F)
(G)
(D)
Serviceheft Loop
Übersicht der einzelnen Schritte zum Einsetzen
einer zweiten Gasdruckfeder in Kurzform:
1. Bedienhebel der Gasdruckfeder entfer-
nen,
2. vorhandene Gasdruckfeder versetzen,
3. Rahmenhälfte entfernen,
4. neue Gasdruckfeder-Aufnahmen einset-
zen,
5. Rahmen wieder zusammenbauen,
6. obere Aufnahmen unter die Sitzplatte
montieren,
7. neue Gasdruckfeder an die obere Auf-
nahme montieren,
8. neue Gasdruckfeder an die untere Auf-
nahme montieren,
9. Auslösehebel für die doppelte Gas-
druckfeder an den Griff montieren,
10. maximale Länge des neuen Bowdenzug
ermitteln und einrichten, Bowdenzüge
zuschneiden,
11. Rücken des Loop
ten,
12. neuen Bowdenzug an der jeweiligen
Auslösemechanik der beiden Gasdruck-
federn montieren,
13. Zugkraft der Auslösemechanik einstel-
len,
14. Kantelung bei voller Belastung testen
und ggf. nachstellen.
(G)
(H)
(E)
RS
SORG
RS wieder aufrich-
SORG
