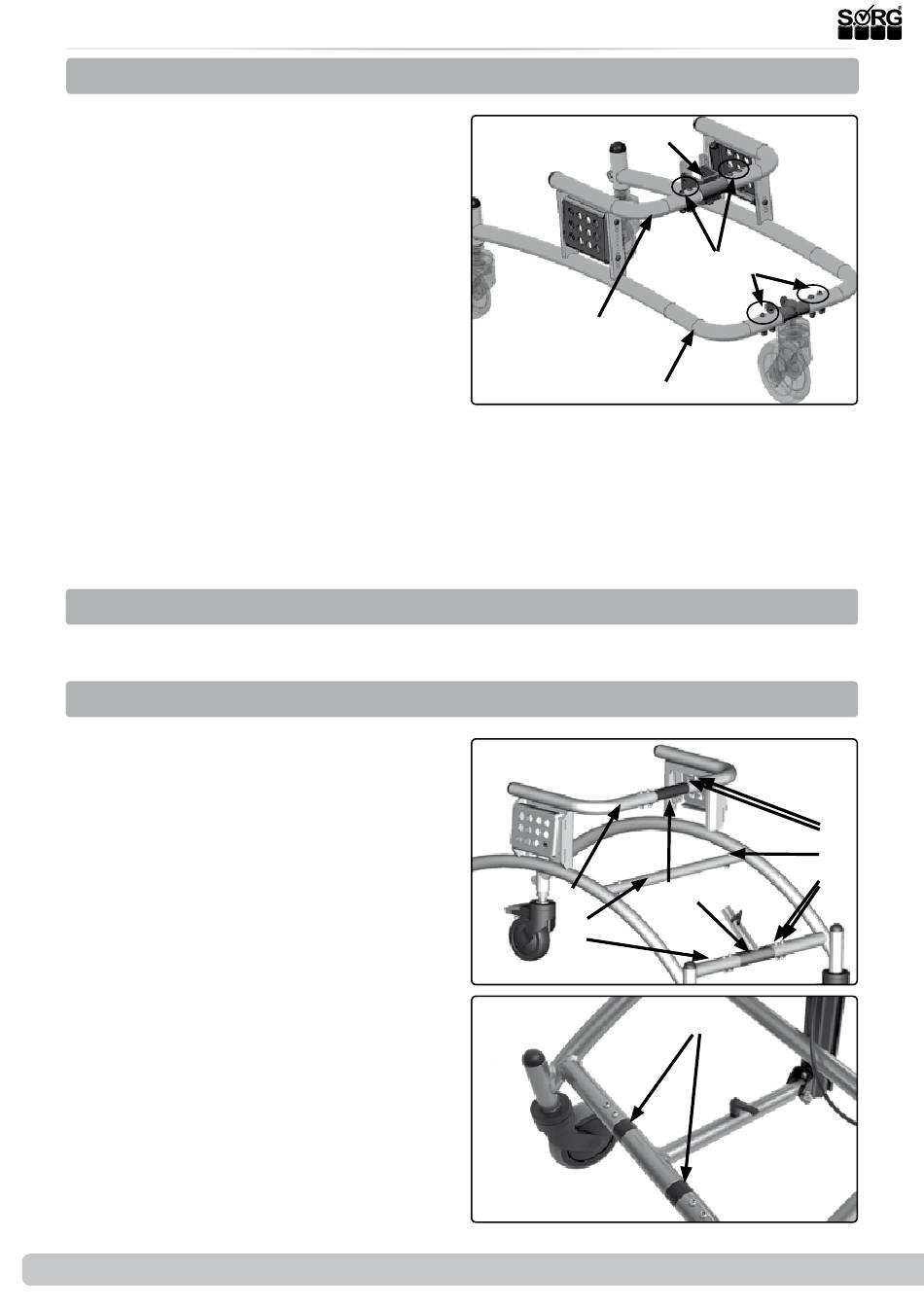

3.11 Baugruppe Rahmen

3.11.1 Rahmengröße 1 und 2 (mit Teleskop oder Gasdruckfeder)
(1) Zum Verbreitern des Rahmens um 4 cm:
• empfehlen wir, die Mittelsäule zu entfer-
nen.
• Entfernen Sie die Antriebsräder.
• Entfernen Sie zunächst auf einer Seite
die Schrauben (A) an der Rahmentra-
verse (B).
• Entfernen Sie auf der selben Seite die
Schrauben (C) an der Rahmentraverse
(D).
• Ziehen Sie den Rahmen komplett ausei-
nander.
• Setzen Sie zwischen der Traverse (B)
und dem Mittelstück (E) die mitgeliefer-
te Distanzbuchse ein.
• Stecken Sie den Rahmen wieder zusam-
men.
• Setzen Sie die Schrauben (A+C) wieder
ein und
• drehen Sie alle Schrauben wieder fest
zu.
• Verfahren Sie auf der Gegenseite in
gleicher Weise.
3.11.2 Rahmengröße 3 und 4 (mit Gasdruckfeder)
Verfahren Sie wie bereits zuvor beschrieben
3.11.3 Rahmengröße 3 und 4 (mit Teleskop)
(2) Zum Verbreitern des Rahmens um 4 cm:
• empfehlen wir, die Mittelsäule zu entfer-
nen.
• Entfernen Sie die Antriebsräder.
• Entfernen Sie zunächst auf einer Seite
die 5 Schrauben (A+B+C) an den Rah-
mentraversen (D+E+F).
• Ziehen Sie den Rahmen komplett ausei-
nander.
• Setzen Sie zwischen die Mittelstücke
(G+H) der Traversen (D+F) die mitge-
lieferten Distanzhülsen auf (Bild 3A) .
• (2) Stecken Sie die 5 Schrauben
(A+B+C) in die neuen Bohrungen ein
und
• drehen Sie alle Schrauben wieder fest
zu.
• Verfahren Sie auf der Gegenseite in glei-
cher Weise.
28 von 36
(1)
(2)
(E)
(D)
(3)
Serviceheft Boogie Drive
(E)
(A)
(B)
(D)
(G) (H)
(F)
(A)
(C)
(C)
(B)
(A)
