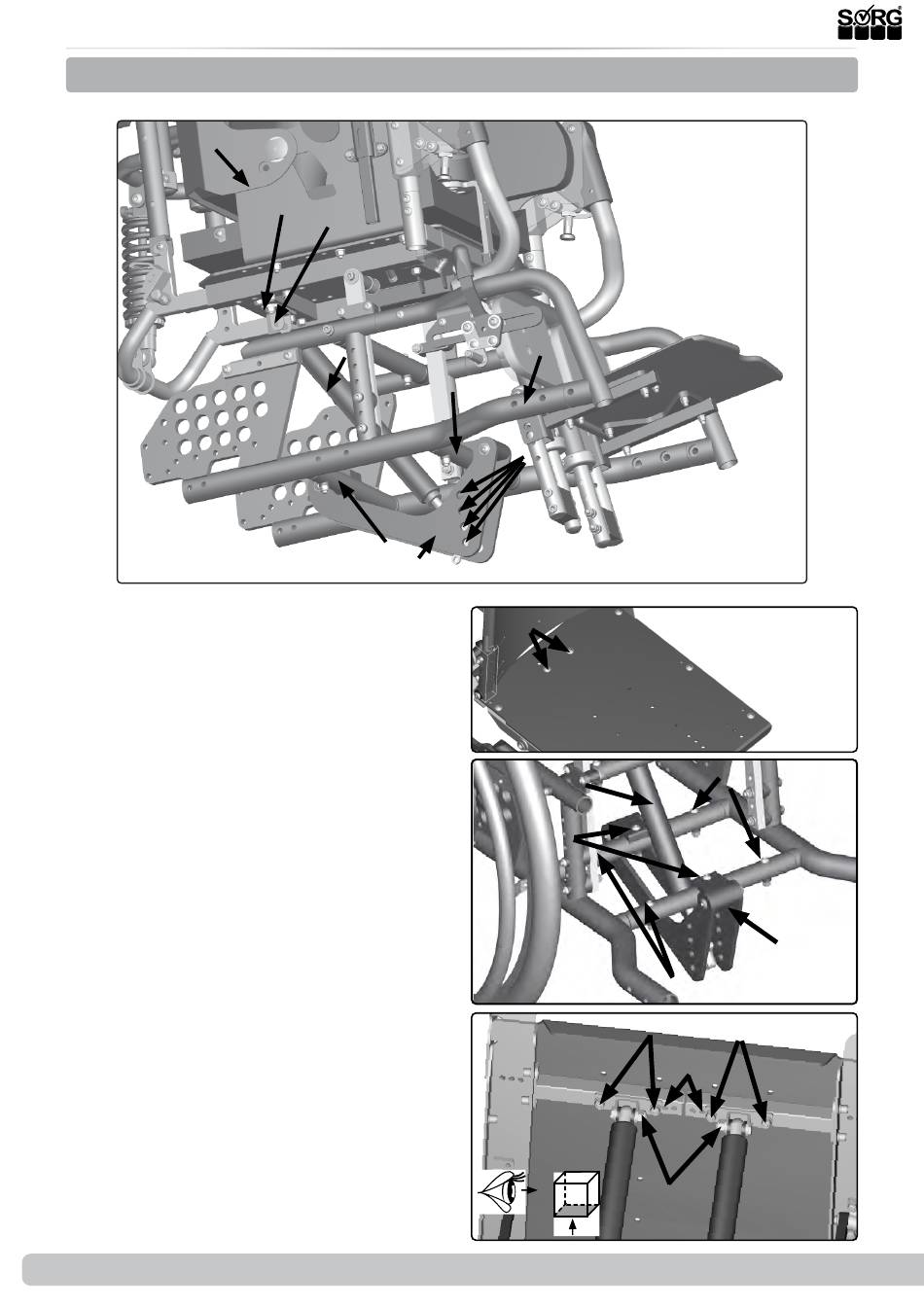

3.3 Baugruppe Sitz
3.3.2 Umbau auf doppelte Gasdruckfeder
(A)
(1)
Schritt 1: Ergositz entfernen:
•
Entfernen Sie den Ergositz nach Kapitel
3.6.2.
Schritt 2: Bedienhebel
•
(1) Entfernen Sie die beiden Schrauben
(A) des Bedienhebels und die Spiralka-
belhülle von den Bowdenzügen.
Schritt 3: Gasdruckfeder versetzen
•
(2) Entfernen Sie mit den Schrauben (A)
die obere Aufnahme der Gasdruckfeder.
•
(3) Entfernen Sie die beiden Schrauben (A).
•
Versetzen Sie die Aufnahme (B) inkl. Gas-
druckfeder (C) in die alternativen Bohrun-
gen (D).
•
(4) Versetzen Sie die obere Aufnahme
(A) in die alternativen Bohrungen (B).
•
(5) Entfernen Sie den Innenzug des Bow-
denzugs (A) an der Auslösemechanik der
Gasdruckfeder, indem Sie den Klemmnip-
pel (B) und die Stellschraube (C) und/oder
die Kontermutter (D) lösen und den kom-
pletten Bowdenzug (A) herausziehen.
Schritt 5: Neue untere Aufnahmen einsetzen
•
(6) Bringen Sie die zweite untere Aufnah-
me (A) der Gasdruckfeder an den beiden
Traversen (B) an und
•
verschrauben Sie die Aufnahme mit den
Schrauben (C) fest in den vorbereiteten
Bohrungen der Traversen (3D).
14 von 36
(B)
(C)
(F)
(G)
(G)
(D)
Serviceheft Dynamis TSD
(H)
(E)
(2)
(A)
(3)
(C)
(A)
(B)
(4)
(D)
(B)
(D)
(B)
(A)
(C)
2020-10-15
